中試控股技術研究院魯工為您講解：（  ZSJF-9900局部放電綜合試驗儀  ）

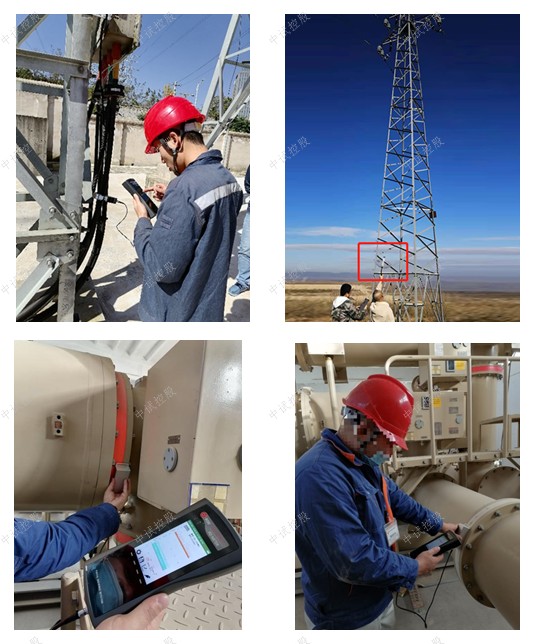

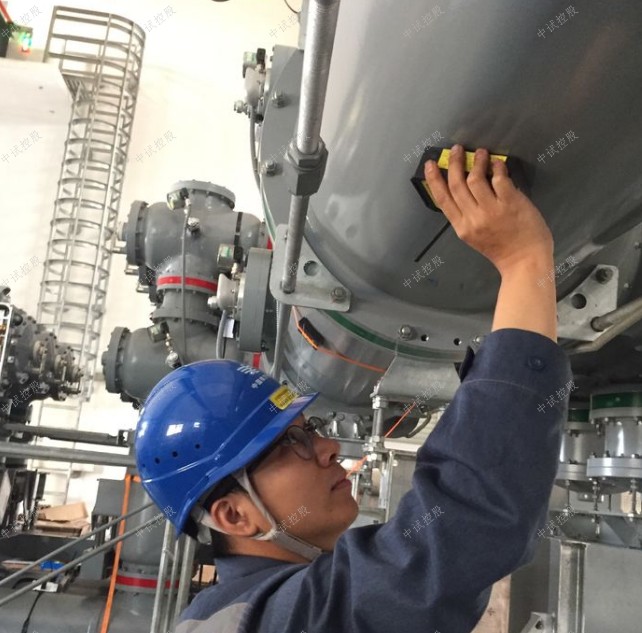

具有TEV、UHF、AA、AE、HFCT測量功能，局放儀通過靈活達配超聲波傳感器、地電波傳感器、特高頻傳感器、超聲波聚波器，可實現對高壓開關柜、環網柜、變壓器、GIS、架空線路、電纜終端、電纜分支箱等設備的絕緣狀態檢測與評估。通過配置不同的傳感器可以靈活實現多種電氣設備局放部電測試。

ZSJF-9900局部放電綜合試驗儀功能

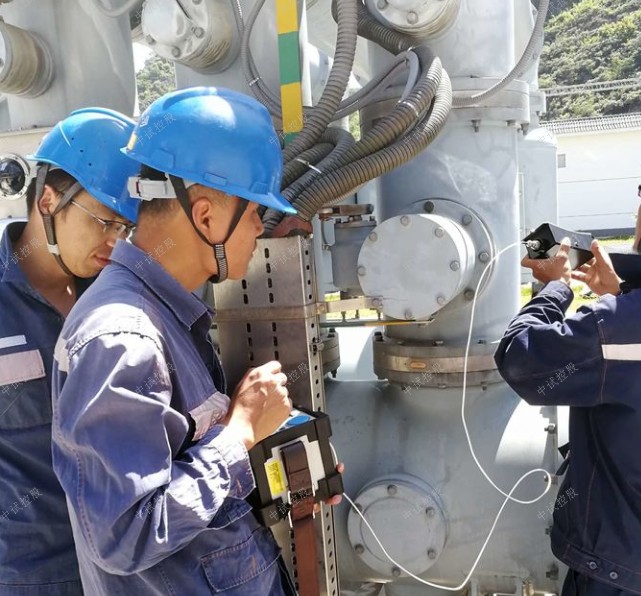

1、對運行變壓器、GIS等高壓一次設備不接觸掃描，發現并定位外部放電；

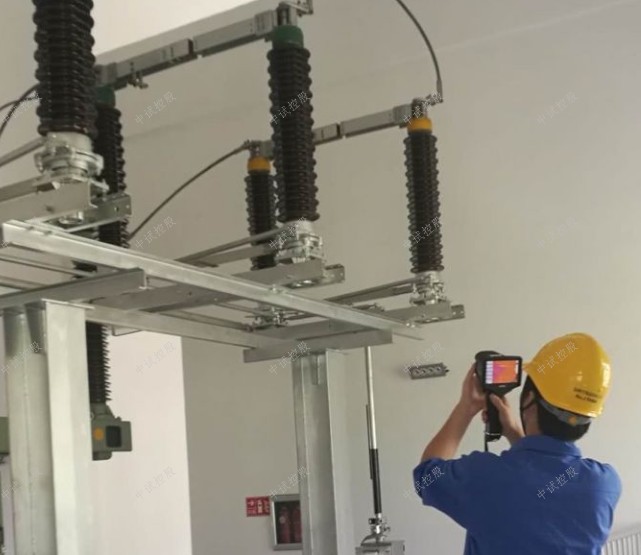

2、對變壓站開放（露天）設備帶電掃描，發現并定位各種放電（電暈、電弧、閃絡、爬電、斷線、拉弧等）；

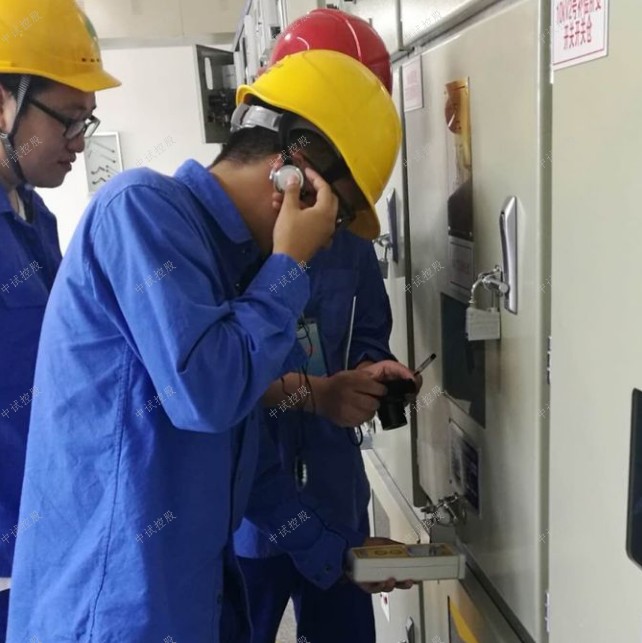

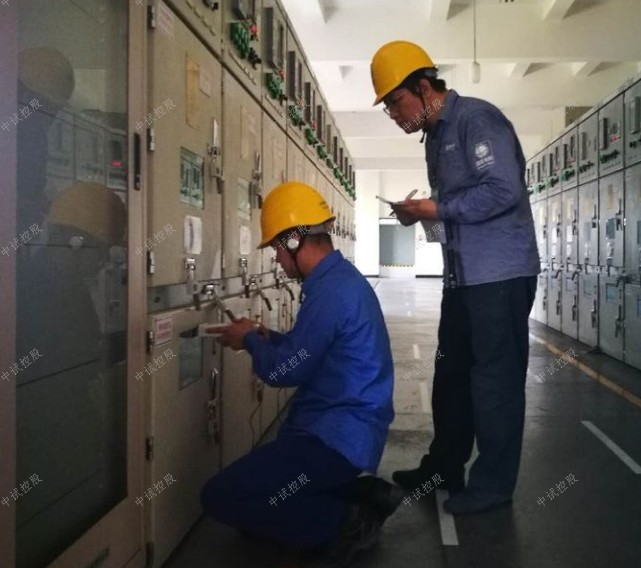

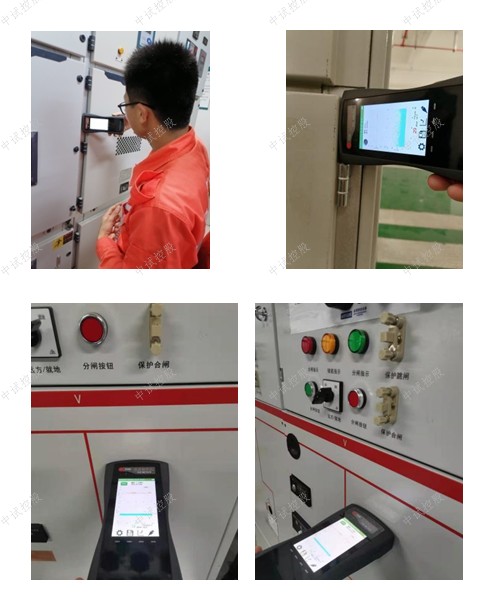

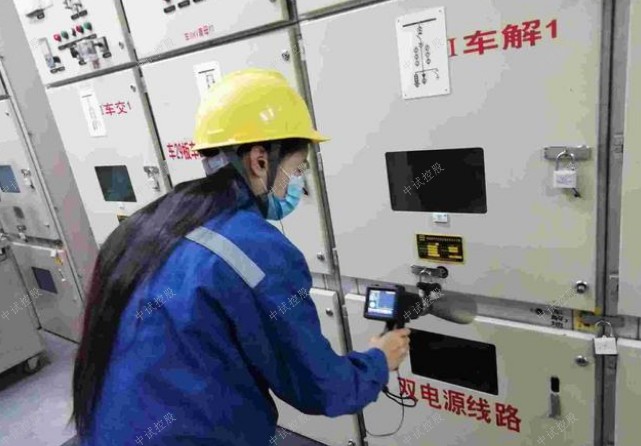

3、對運行中的高壓開關柜掃描，發現并定位局部放電、螺絲松動等故障；
4、發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局部放電；
5、在電力系統的交接及預防性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點；
6、大型油漬式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡檢定位儀進行掃描。可很快發現并定位外部放電，如無外部放電則判斷為內部放電。對干式變壓器的出廠局放試驗，用該裝置配合局放試驗儀使用，能很快區分是內部放電還是外部放電。另外對帶電運行的干式變壓器進行掃描，無論是內部放電還是外部放電，都能準而快地發現并定位；
7、大型機械設備軸承，因潤滑不良產生的機械故障，用該裝置可檢測并定位；
8、高壓密封氣體液體的泄漏檢測。

ZSJF-9900局部放電綜合試驗儀特點
1、手持式、非接觸、可視化、可聽并存儲顯示波形、帶電不接觸檢測；
2、信號接收范圍：最遠可達50m；
3、信號放大倍數大、靈敏度高；
4、強度適中的綠色激光描準，陽光下人眼易跟蹤；
5、天線為雷達式軍用環焦天線，聚焦能力強；
6、顯示器可時時顯示波形，并可存儲有價值的波形；
7、定位準確，安全可靠，簡單實用；
8、功能強大，使用范圍廣，適用于電力系統，鐵路及石化冶金等行業的電力監測、機械故障監測、高壓密封氣體液體等泄露監測；
9、除對鐵路系統的變電站的放電進行巡檢定位外，特別適合鐵路電力系統的接觸網的各種絕緣及連接故障，查找及定位。詳見后面說明；
10、安全先進，狀態檢修的好幫手。

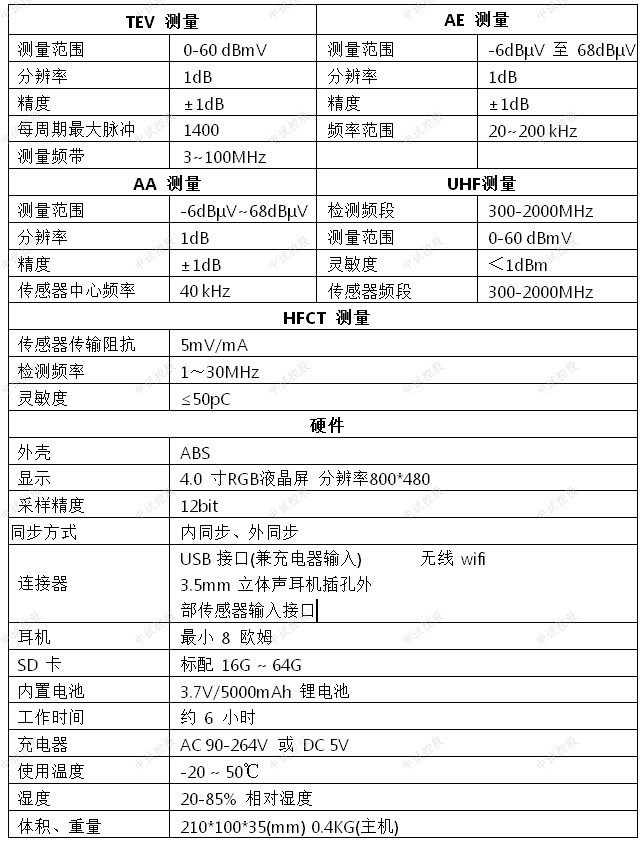

ZSJF-9900局部放電綜合試驗儀參數

TEV測量：測量范圍0-60 dBmV，分辨率1dB，精度±1dB，每周期最大脈沖1400，測量頻帶3~100MHz。

AE測量：測量范圍-6dBμV 至 68dBμV，分辨率1dB，精度±1dB，頻率范圍20~200 kHz。
AA測量：測量范圍-6dBμV~68dBμV，分辨率1dB，精度±1dB，傳感器中心頻率40 kHz。
UHF測量：檢測頻段300-2000MHz，測量范圍0-60 dBmV，靈敏度＜1dBm，傳感器頻段300-2000MHz。
HFCT測量：傳感器傳輸阻抗5mV/mA，檢測頻率1～30MHz，靈敏度≤50pC。

ZSJF-9900局部放電綜合試驗儀硬件：
外殼ABS；顯示：4.0 寸RGB液晶屏 分辨率800*480；采樣精度：12bit；同步方式：內同步、外同步；連接器：USB 接口(兼充電器輸入)；3.5mm： 立體聲耳機插孔；外部傳感器輸入接口：無線 wifi；耳機：最小 8 歐姆；SD卡：標配 16G ~ 64G；內置電池：3.7V/5000mAh 鋰電池；工作時間：約 6 小時；充電器：AC 90-264V 或 DC 5V；使用溫度：-20 ~ 50℃；濕度：20-85% 相對濕度；體積、重量：210*100*35(mm) 0.4KG(主機)。
通道數 獨立4通道；
采樣速率 1M、5M、10M可選；采樣精度 12bit；量程切換 -40dB，-20dB，0dB，20dB，40dB，60dB共6檔；測量頻帶 3dB 帶寬 10kHz～1MHz；數字濾波 10kHz～1MHz 任意選擇；程控濾波器分段 低端頻率：10kHz，20kHz，40kHz，80kHz ；高端頻率：100kHz，200kHz，300kHz，400kHz；本量程非線性誤差 10%；測量范圍 0.1pC~100,000pC；靈敏度 0.1pC；可測試品的電容量范圍 6pF～250μF；試驗電源頻率范圍 50～500Hz；顯示屏 12” TFT真彩色觸摸液晶顯示屏；分辨率 1024×768；USB 3路，可外接鼠標鍵盤，以及外接移動存儲設備；電源模式 AC 220V；頻率50Hz；功率300W；電信號接口 4路BNC接口，用于信號輸入；光信號接口 4路，用于信號輸入；網口 1路；接地鈕 外部接地；CPU 主頻1.60GHz；內存 2.0GB；硬盤 128GB固態硬盤；系統 Windows Xp；工作環境 環境溫度：-10～45℃ 相對濕度：≤95%；尺寸 長×寬×高：474mm × 288mm × 370mm；重量 15.8kg。
