中試控股技術研究院魯工為您講解：

中試控股 ? 塑造中國制造的優質品牌

30多年專業制造：ZSXH-V消弧線圈成套裝置綜合測試儀

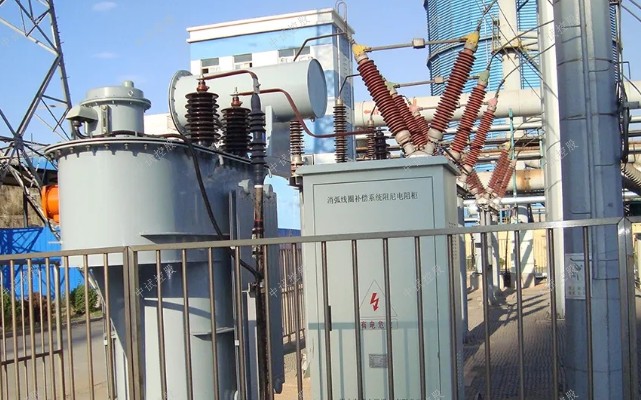

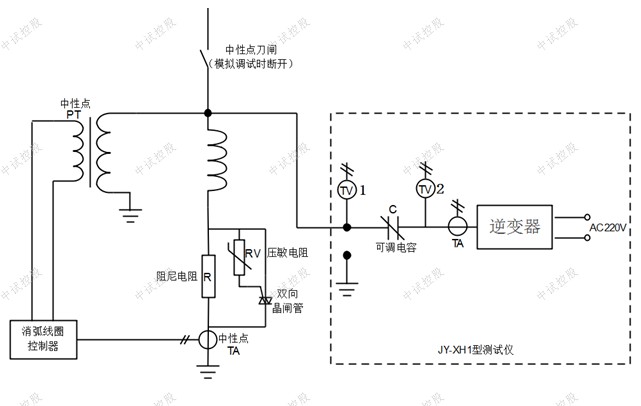

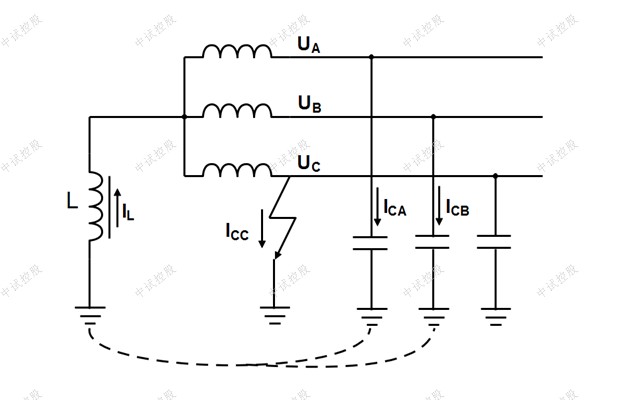

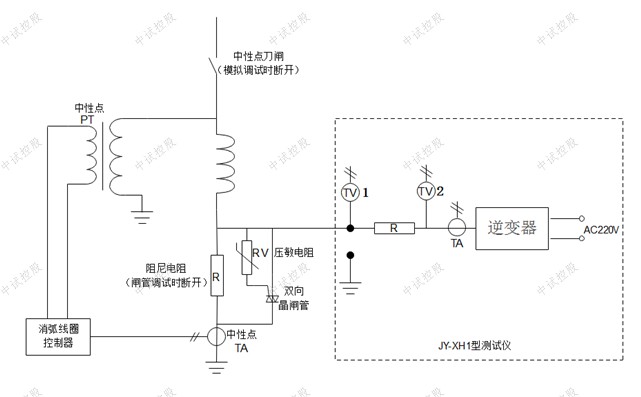

消弧線圈成套裝置目前已經普遍應用于各大變電站、電廠等配電現場。消弧線圈的作用就是在系統發生單相接地故障時，補償系統電容電流，從而抑制過電壓的產生。系統正常運行時，消弧線圈經阻尼電阻接地，防止系統諧振的發生，系統發生單相接地故障時，阻尼電阻的分壓使壓敏電阻動作并通過自觸發方式將其旁路晶閘管觸發導通，使得消弧線圈直接接地，起到補償作用，可見旁路晶閘管是否可靠動作直接決定了消弧線圈的補償作用。
10kV或者35kV系統發生單相接地故障時，消弧線圈能否起到補償作用，直接決定于旁路晶閘管能否可靠觸發導通，同時消弧線圈控制器計算精度及發出調檔指令正確與否也直接決定了消弧線圈的補償性能。
目前消弧線圈在出廠、安裝及投運后都缺乏對整個消弧線圈成套裝置綜合性能評估的技術手段。針對上述現狀，中試控股在充分研究消弧線圈運行原理及控制器工作原理的基礎上并結合大量實驗數據據及現場經驗總結研發了集晶閘管動作特性測試及消弧線圈裝置特性測試等多種功能于一體的多功能高精度測試儀器—ZSXH-V消弧線圈成套裝置綜合測試儀，儀器為一體化結構，操作簡單，便于攜帶。

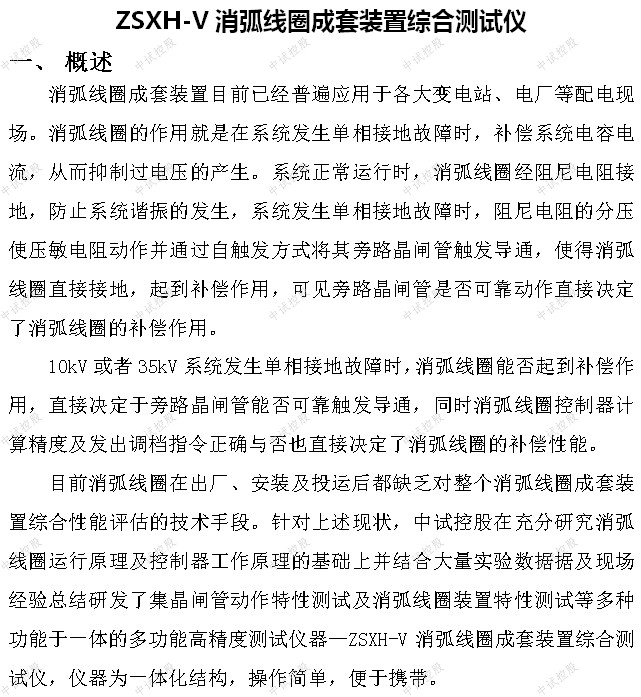

ZSXH-V消弧線圈成套裝置綜合測試儀簡介
消弧線圈成套裝置目前已經普遍應用于各大變電站、電廠等配電現場。消弧線圈的作用就是在系統發生單相接地故障時，補償系統電容電流，從而抑制過電壓的產生。系統正常運行時，消弧線圈經阻尼電阻接地，防止系統諧振的發生，系統發生單相接地故障時，阻尼電阻的分壓使壓敏電阻動作并通過自觸發方式將其旁路晶閘管觸發導通，使得消弧線圈直接接地，起到補償作用，可見旁路晶閘管是否可靠動作直接決定了消弧線圈的補償作用。
10kV或者35kV系統發生單相接地故障時，消弧線圈能否起到補償作用，直接決定于旁路晶閘管能否可靠觸發導通，同時消弧線圈控制器計算精度及發出調檔指令正確與否也直接決定了消弧線圈的補償性能。
目前消弧線圈在出廠、安裝及投運后都缺乏對整個消弧線圈成套裝置綜合性能評估的技術手段。針對上述現狀，中試控股在充分研究消弧線圈運行原理及控制器工作原理的基礎上并結合大量實驗數據據及現場經驗總結研發了集晶閘管動作特性測試及消弧線圈裝置特性測試等多種功能于一體的多功能高精度測試儀器—ZSXH-V消弧線圈成套裝置綜合測試儀，儀器為一體化結構，操作簡單，便于攜帶。

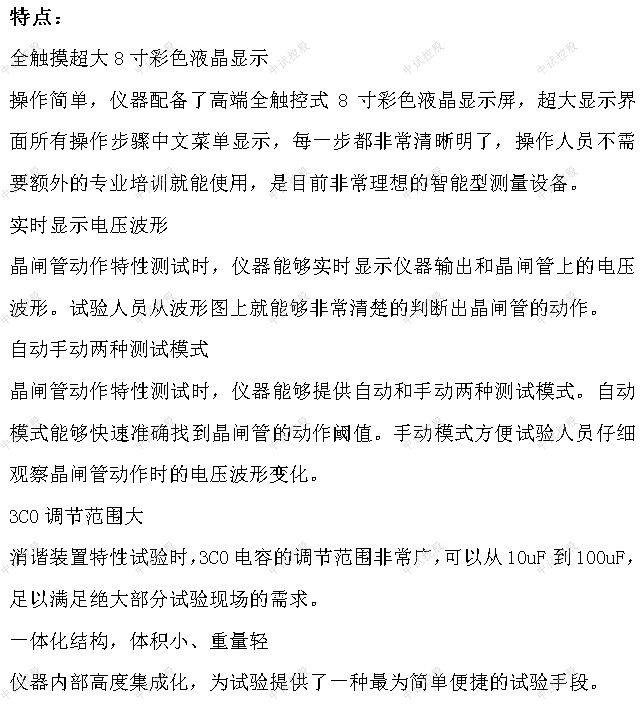

ZSXH-V消弧線圈成套裝置綜合測試儀特點

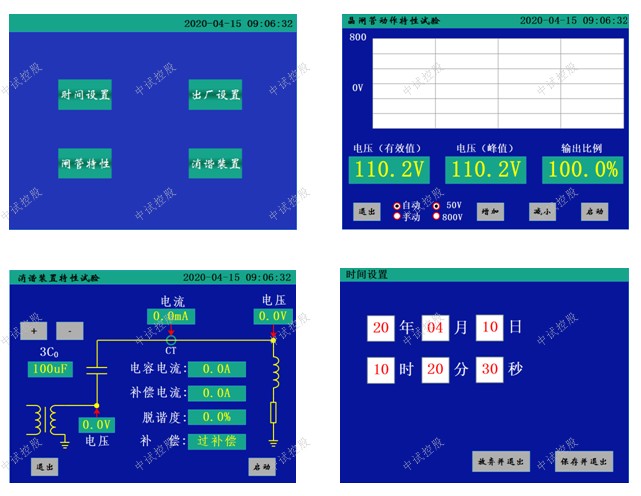

1、全觸摸超大8寸彩色液晶顯示
操作簡單，儀器配備了高端全觸控式8寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清晰明了，操作人員不需要額外的專業培訓就能使用，是目前非常理想的智能型測量設備。
2、實時顯示電壓波形
晶閘管動作特性測試時，中試控股儀器能夠?qū)崟r顯示儀器輸出和晶閘管上的電壓波形。試驗人員從波形圖上就能夠非常清楚的判斷出晶閘管的動作。
3、自動手動兩種測試模式
晶閘管動作特性測試時，儀器能夠提供自動和手動兩種測試模式。自動模式能夠快速準確找到晶閘管的動作閾值。手動模式方便試驗人員仔細觀察晶閘管動作時的電壓波形變化。
4、3C0調節范圍大
消諧裝置特性試驗時，3C0電容的調節范圍非常廣，可以從10uF到100uF，足以滿足絕大部分試驗現場的需求。
5、一體化結構，體積小、重量輕
儀器內部高度集成化，中試控股為試驗提供了一種最為簡單便捷的試驗手段。

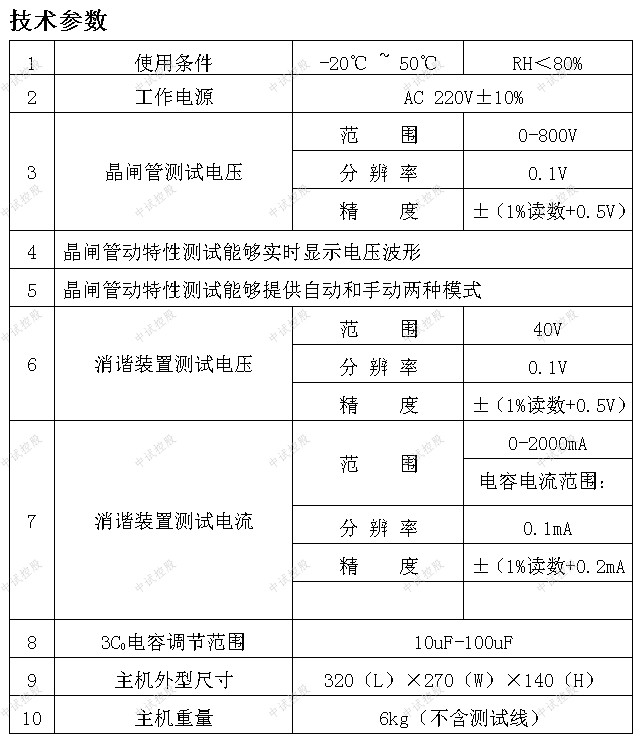

ZSXH-V消弧線圈成套裝置綜合測試儀技術參數
1、使用條件 -20℃ ~ 50℃ RH＜80%
2、工作電源 AC 220V±10%
3、晶閘管測試電壓 范    圍 0-800V
分 辨 率 0.1V
精    度 ±（1%讀數+0.5V）
4、晶閘管動特性測試能夠?qū)崟r顯示電壓波形
5、晶閘管動特性測試能夠提供自動和手動兩種模式
6、消諧裝置測試電壓 范    圍 40V
分 辨 率 0.1V
精    度 ±（1%讀數+0.5V）
7、消諧裝置測試電流 范    圍 0-2000mA
電容電流范圍：200A，級差20A
分 辨 率 0.1mA
精    度 ±（1%讀數+0.2mA）
8、3C0電容調節范圍 10uF-100uF
9、主機外型尺寸 320（L）×270（W）×140（H）
10、主機重量 6kg（不含測試線/中試控股）

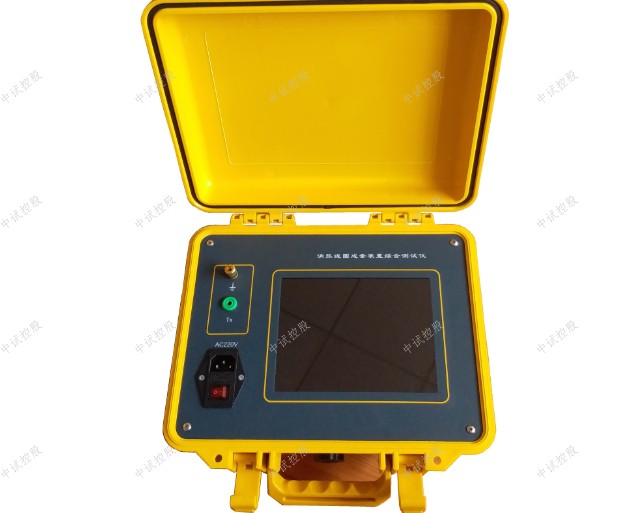

ZSXH-V消弧線圈成套裝置綜合測試儀（圖片）
