中試控股技術研究院魯工為您講解：

中試控股 ? 塑造中國制造的優質品牌

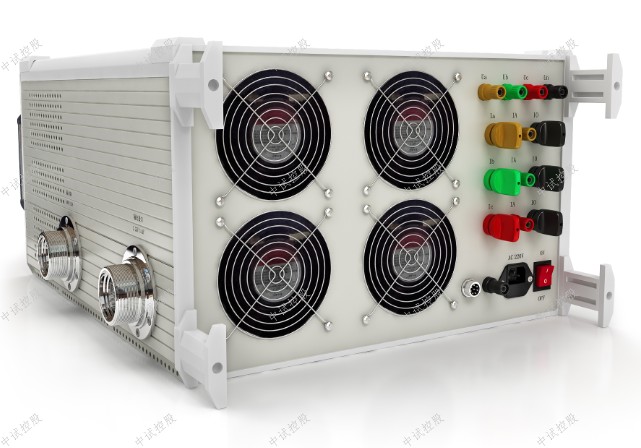

始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商：ZSZW-9800 一二次融合設備智能試驗裝置

什么是一二次融合？

3.除此之外，該裝置還可以對電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表進行測試和檢定，以及中試控股儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。

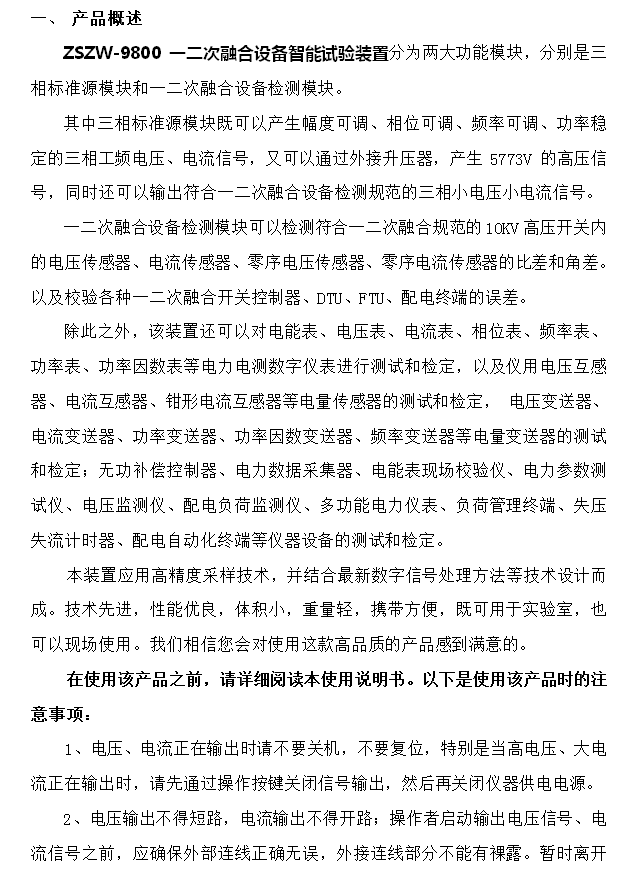

一、概述

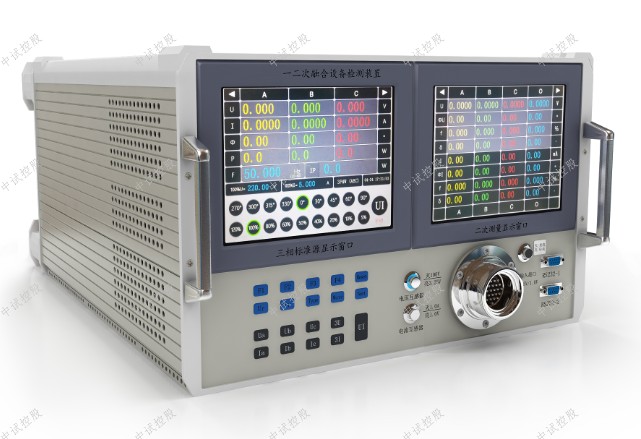

ZSZW-9800一二次融合設備智能試驗裝置分為兩大功能模塊，分別是三相標準源模塊和一二次融合設備檢測模塊。
1、三相標準源模塊既可以產生幅度可調、相位可調、頻率可調、功率穩定的三相工頻電壓、電流信號，中試控股又可以通過外接升壓器，產生5773V的高壓信號，同時還可以輸出符合一二次融合設備檢測規范的三相小電壓小電流信號。
2、一二次融合設備檢測模塊可以檢測符合一二次融合規范的10KV高壓開關內的電壓傳感器、電流傳感器、零序電壓傳感器、零序電流傳感器的比差和角差。以及校驗各種一二次融合開關控制器、DTU、FTU、配電終端的誤差。
3、該裝置還可以對電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表進行測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定， 電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。

二、注意事項
1、ZSZW-9800一二次融合設備智能試驗裝置電壓、電流正在輸出時請不要關機，不要復位，特別是當高電壓、大電流正在輸出時，請先通過操作按鍵關閉信號輸出，然后再關閉儀器供電電源。
2、電壓輸出不得短路，電流輸出不得開路；操作者啟動輸出電壓信號、電流信號之前，應確保外部連線正確無誤，外接連線部分不能有裸露。暫時離開時請關閉信號輸出。

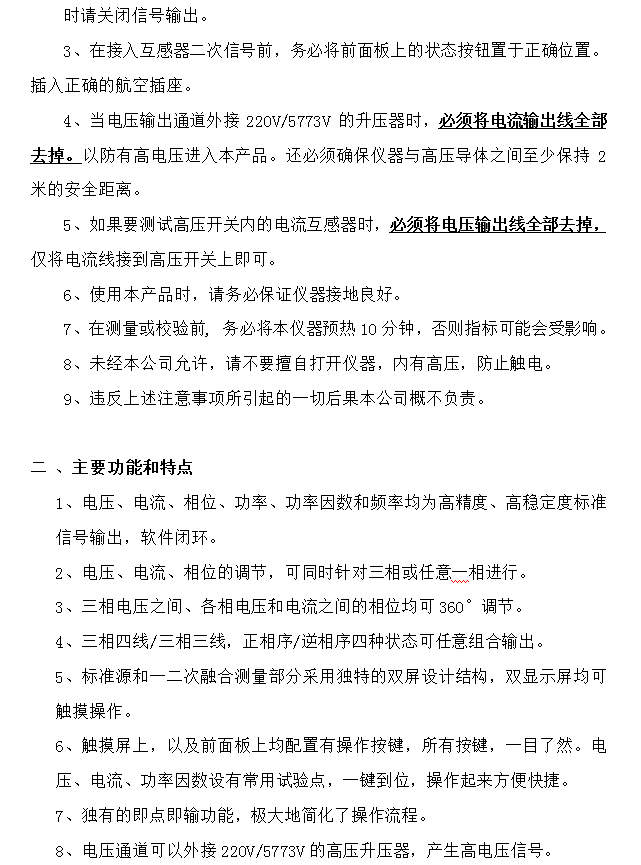

3、在接入互感器二次信號前，務必將前面板上的狀態按鈕置于正確位置。插入正確的航空插座。
4、當電壓輸出通道外接220V/5773V的升壓器時，必須將電流輸出線全部去掉。以防有高電壓進入本產品。還必須確保儀器與高壓導體之間至少保持2米的安全距離。
5、如果要測試高壓開關內的電流互感器時，必須將電壓輸出線全部去掉，僅將電流線接到高壓開關上即可。
6、使用本中試控股產品時，請務必保證儀器接地良好。
7、在測量或校驗前, 務必將本儀器預熱10分鐘，否則指標可能會受影響。

三、功能和特點
1、ZSZW-9800一二次融合設備智能試驗裝置電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。
2、電壓、電流、相位的調節，可同時針對三相或任意一相進行。
3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。
4、三相四線/三相三線，正相序/逆相序四種狀態可任意組合輸出。

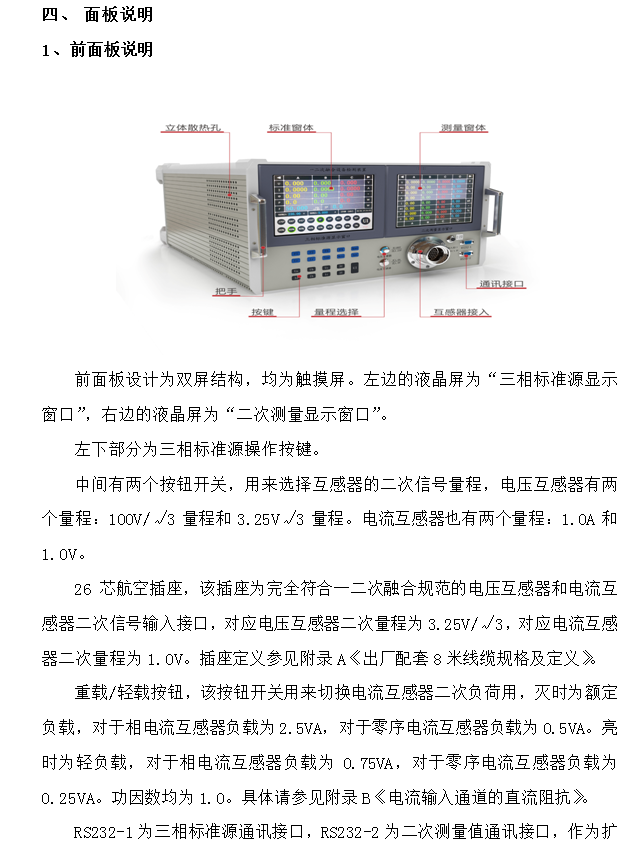

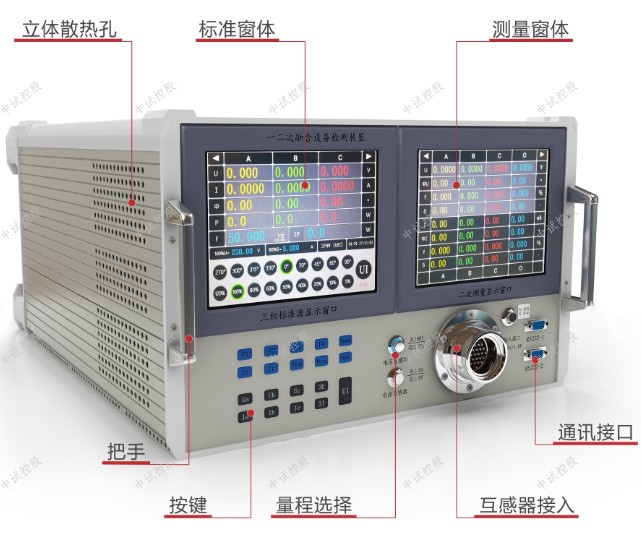

5、標準源和一二次融合測量部分采用獨特的雙屏設計結構，雙顯示屏均可觸摸操作。

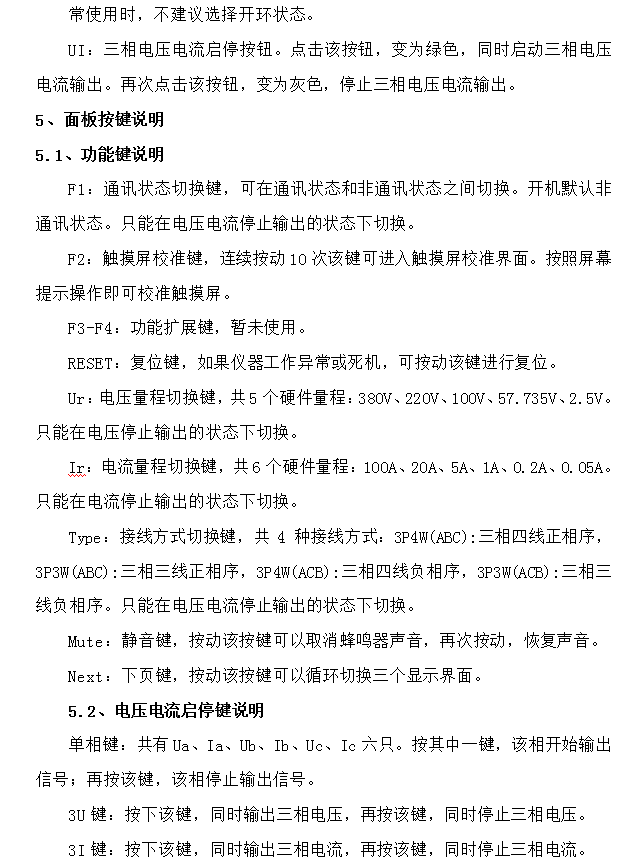

6、觸摸屏上，以及前面板上均配置有操作按鍵，所有按鍵，中試控股一目了然。電壓、電流、功率因數設有常用試驗點，一鍵到位，操作起來方便快捷。

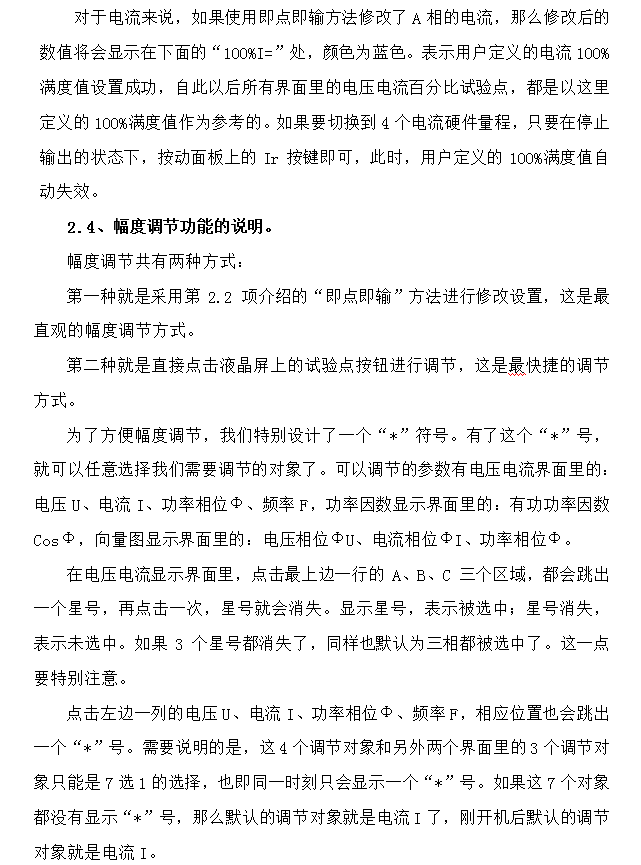

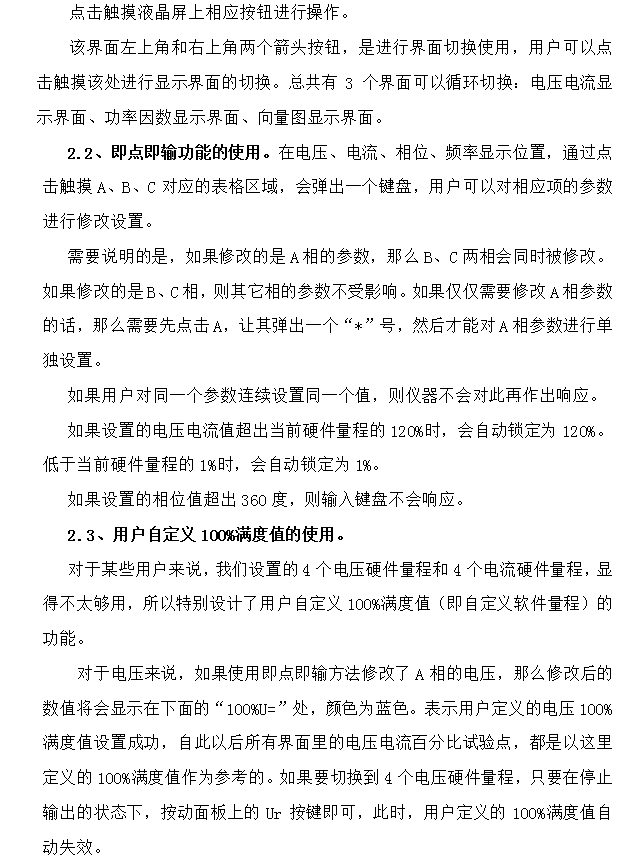

7、獨有的即點即輸功能，極大地簡化了操作流程。
8、電壓通道可以外接220V/5773V的高壓升壓器，產生高電壓信號。

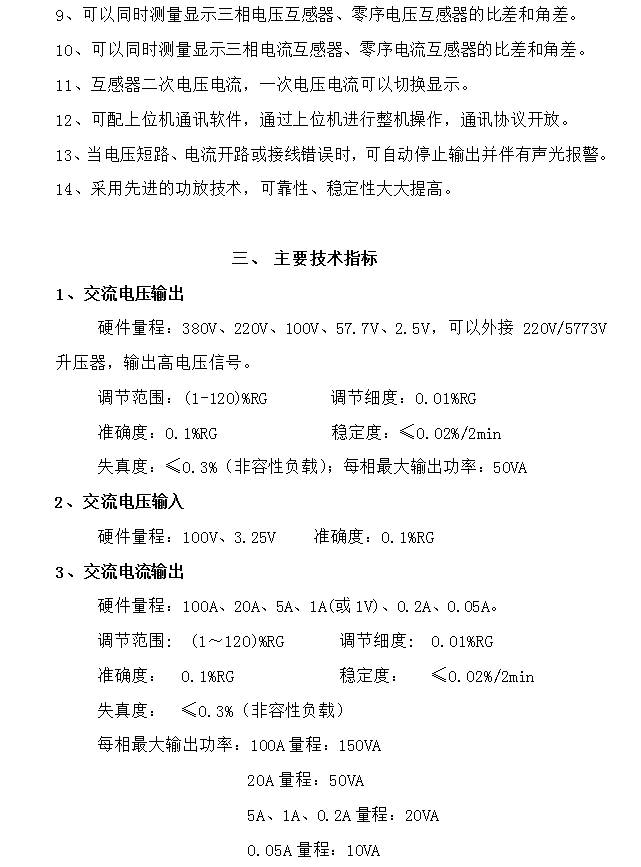

9、可以同時測量顯示三相電壓互感器、零序電壓互感器的比差和角差。
10、可以同時測量顯示三相電流互感器、零序電流互感器的比差和角差。
11、互感器二次電壓電流，一次電壓電流可以切換顯示。
12、可配上位機通訊軟件，通過上位機進行整機操作，通訊協議開放。
13、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。
14、采用先進的功放技術，可靠性、穩定性大大提高。

四、技術指標
1、ZSZW-9800一二次融合設備智能試驗裝置交流電壓輸出
硬件量程：380V、220V、100V、57.7V、2.5V，可以外接220V/5773V升壓器，輸出高電壓信號。
調節范圍：(1-120)%RG    調節細度：0.01%RG
準確度：0.1%RG              穩定度：≤0.02%/2min
失真度：≤0.3%（非容性負載）；每相最大輸出功率：50VA
2、交流電壓輸入
        硬件量程：100V、3.25V     準確度：0.1%RG
3、交流電流輸出
硬件量程：100A、20A、5A、1A(或1V)、0.2A、0.05A。
調節范圍:  (1～120)%RG     調節細度:  0.01%RG
中試控股準確度： 0.1%RG             穩定度： ≤0.02%/2min
失真度： ≤0.3%（非容性負載）
每相最大輸出功率：100A量程：150VA
                  20A量程：50VA
5A、1A、0.2A量程：20VA
0.05A量程：10VA

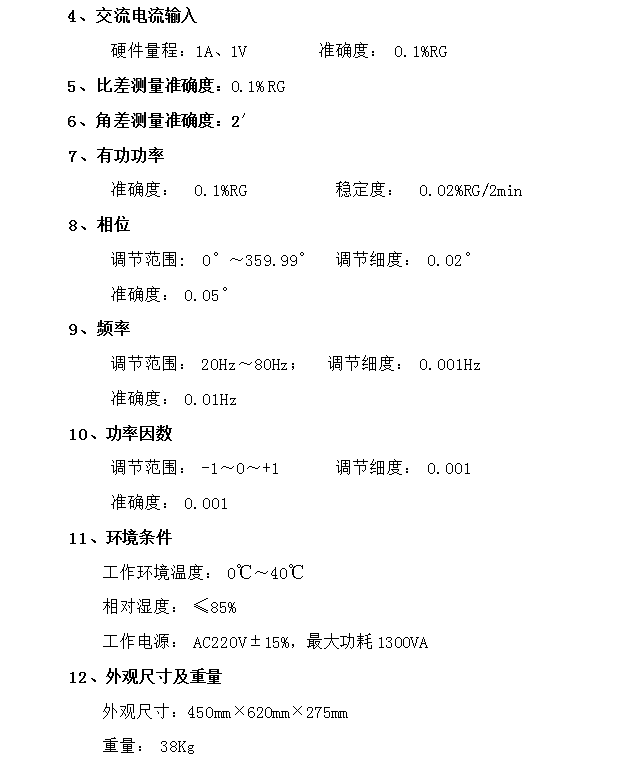

4、交流電流輸入
    硬件量程：1A、1V         準確度： 0.1%RG
5、比差測量準確度：0.1% RG
6、角差測量準確度：2′
7、有功功率
準確度： 0.1%RG           穩定度： 0.02%RG/2min
8、相位
調節范圍:  0°～359.99°   調節細度： 0.02°
準確度： 0.05°
9、頻率
調節范圍： 20Hz～80Hz；   調節細度： 0.001Hz
準確度： 0.01Hz
10、功率因數
調節范圍： -1～0～+1       調節細度： 0.001
準確度： 0.001
11、環境條件
工作環境溫度： 0℃～40℃
相對濕度： ≤85%
工作電源： AC220V±15%，最大功耗1300VA
12、外觀尺寸及重量
外觀尺寸：450mm×620mm×275mm
重量： 38Kg

以上是中試控股技術團隊專業為您解答的 ZSZW-9800一二次融合設備檢測裝置 ，希望能幫到您。
