中試控股技術研究院魯工為您講解：

ZSJB-9600六相微機繼電保護測試儀

繼電保護是為保證并聯運行電力系統的穩定性、可靠性，能自動迅速而準確地將故障設備從電力系統切除,保證非故障設備的繼續運行,并防止故障設備繼續遭破壞的一種綜合多功能保護裝置，保障主設備的安全，如:發電機、變壓器、母線、電抗器、電容器等。繼電保護有過電流保護、低電壓保護、過電壓保護、功率方向保護、距離保護、差動保護、高頻（載波）等，根據試驗要求規定，繼電保護的試驗可根據運行的情況采取臨時檢修和定期檢修。繼電保護測試儀現階段市場上以微機型繼電保護測試儀為主。
微機繼電保護測試儀分為三相微機繼電保護測試儀和六相微機繼電保護測試儀，二次回路中常見的測試項目有繼電保護、互感器、高壓開關、真空開關、電容等，針對這些設備進行繼電保護測試、互感器變比、比差角差測試、高壓開關接觸電阻及動特性測試等。三相及六相繼電保護測試儀廣泛的適用在電力、鐵路、冶金、石油、化工、水利等行業。

始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSJB-9600六相微機繼電保護測試儀特點
? 1、輸出多達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式。
? 2、高性能的嵌入式工業控制計算機和10.4〞大屏幕高分辨力彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等；
? 3、輸出端采用高保真、高可靠性模塊式線性功放，而非開關型功放，中試控股性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
? 4、輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

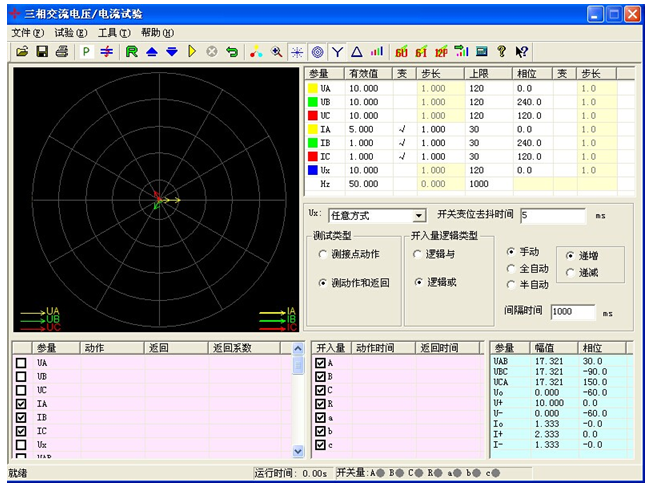

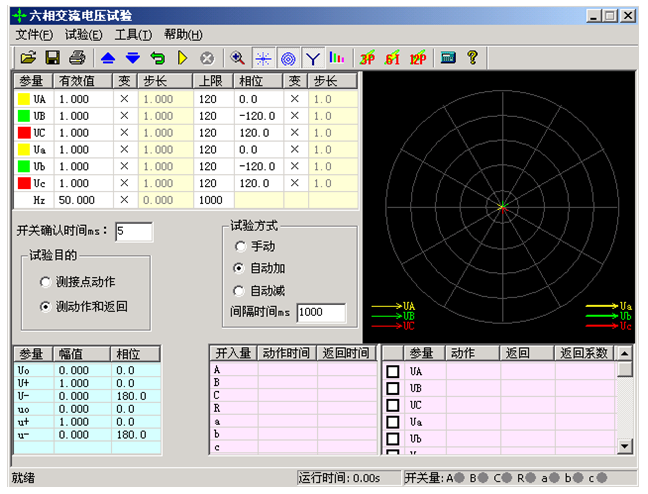

? 5、可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
? 6、設有一路獨立110V 及 220V專用可調直流電源輸出，方便現場檢驗使用。
? 7、新一代ZSJB-9600六相微機繼電保護測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。
? 8、提供各種自動測試軟件模塊和GPS同步觸發試驗（選配）等。
? 9、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；
? 10、散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

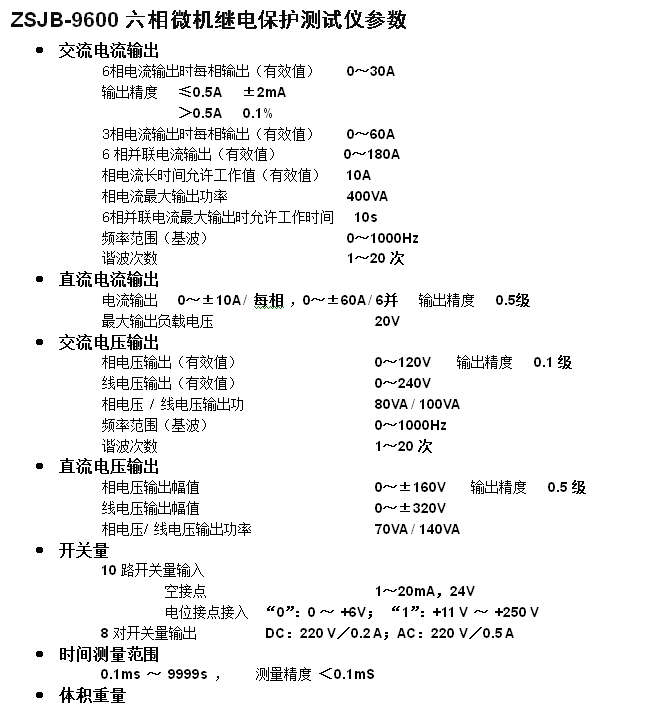

ZSJB-9600六相微機繼電保護測試儀參數
?  交流電流輸出
6相電流輸出時每相輸出（有效值）    0～30A
輸出精度   ≤0.5A   ±2mA
           ＞0.5A   0.1%
3相電流輸出時每相輸出（有效值）    0～60A
6相并聯電流輸出（有效值）         0～180A
相電流長時間允許工作值（有效值）   10A
相電流最大輸出功率    400VA
6相并聯電流最大輸出時允許工作時間   10s
頻率范圍（基波）    0～1000Hz
諧波次數    1～20 次
?  直流電流輸出
電流輸出   0～±10A / 每相 ，0～±60A / 6并   輸出精度   0.5級
最大輸出負載電壓    20V
?  交流電壓輸出
相電壓輸出（有效值）    0～120V    輸出精度   0.1級
線電壓輸出（有效值）    0～240V
相電壓 / 線電壓輸出功    80VA / 100VA
頻率范圍（基波）    0～1000Hz
諧波次數    1～20次
?  直流電壓輸出
相電壓輸出幅值    0～±160V    輸出精度   0.5級
線電壓輸出幅值    0～±320V
相電壓/ 線電壓輸出功率    70VA / 140VA
?  開關量
中試控股10路開關量輸入
空接點      1～20mA，24V
電位接點接入  “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8對開關量輸出          DC：220 V／0.2 A；AC：220 V／0.5 A
?  時間測量范圍
0.1ms ～ 9999s ，    測量精度 ＜0.1mS
?  體積重量
480×360×200mm3 ，19kg
