中試控股技術研究院魯工為您講解：

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

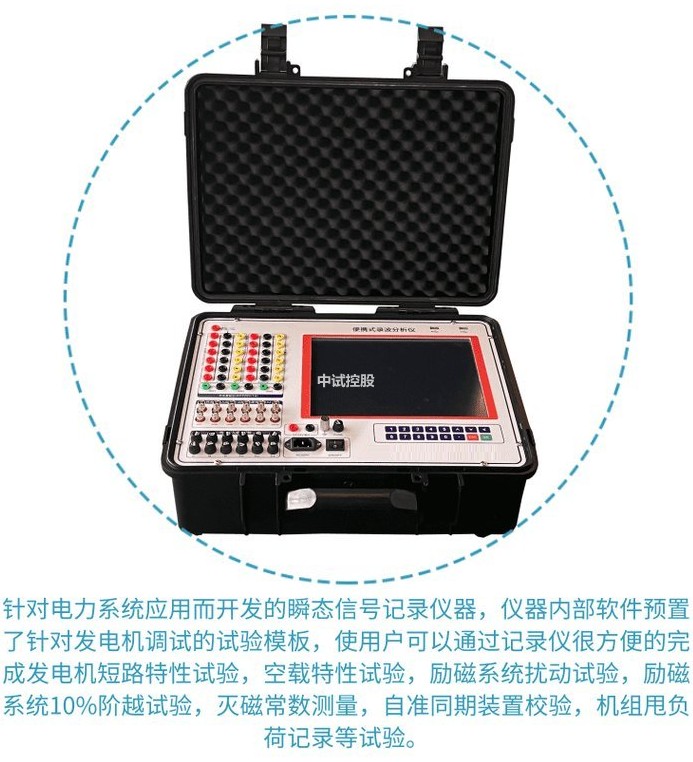

ZSLB-602電量記錄分析儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過中試控股記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。
儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。中試控股試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

ZSLB-602電量記錄分析儀可完成以下試驗：

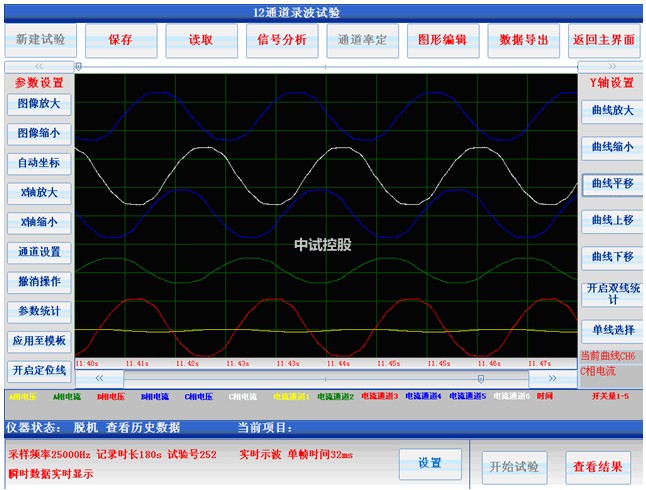

1、12/8/6/交流錄波試驗

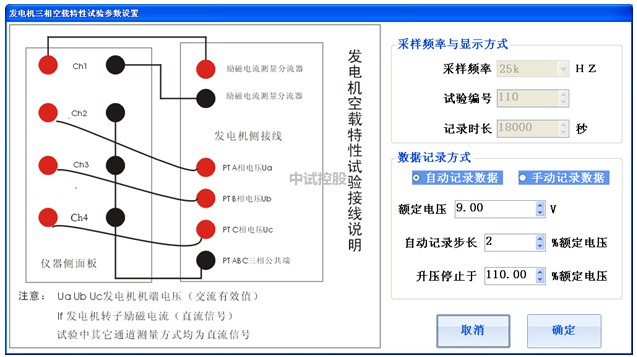

2、發電機空載特性試驗

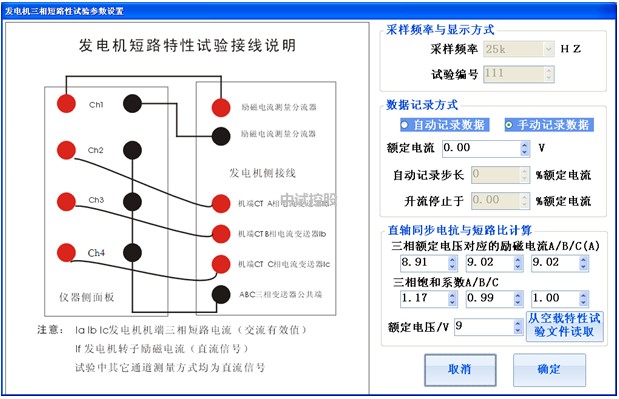

3、發電機短路特性試驗
4、甩負荷試驗
5、同期試驗
6、勵磁系統10%階躍響應試驗

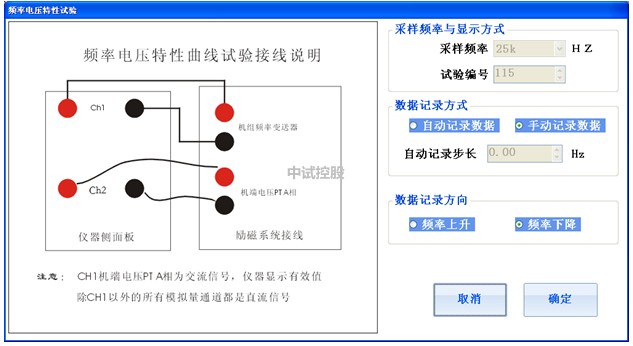

7、勵磁系統電壓頻率特性

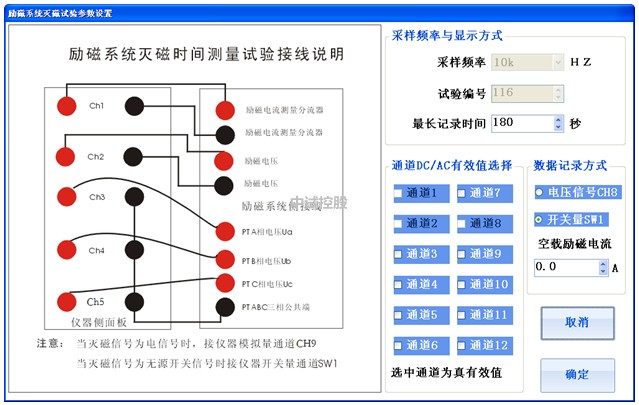

8、勵磁系統滅磁特性
9、電力系統故障查找與信號記錄
10、供電電源的諧波分析
11、電機啟動過程的電壓與電流信號記錄
12、三相電力系統的功率分析
13、交流信號的峰-峰值分析
14、電壓信號或電流信號的頻譜分析
15、三相電系統的向量關系分析
16、三相電系統的正序，負序和零序分量分析
17、在中試控股儀器固定沒有試驗模板的電氣試驗中，記錄整個試驗過程，并對記錄的數據進行分析與處理

18：還可以做更多的試驗，版面有限，節選部分。

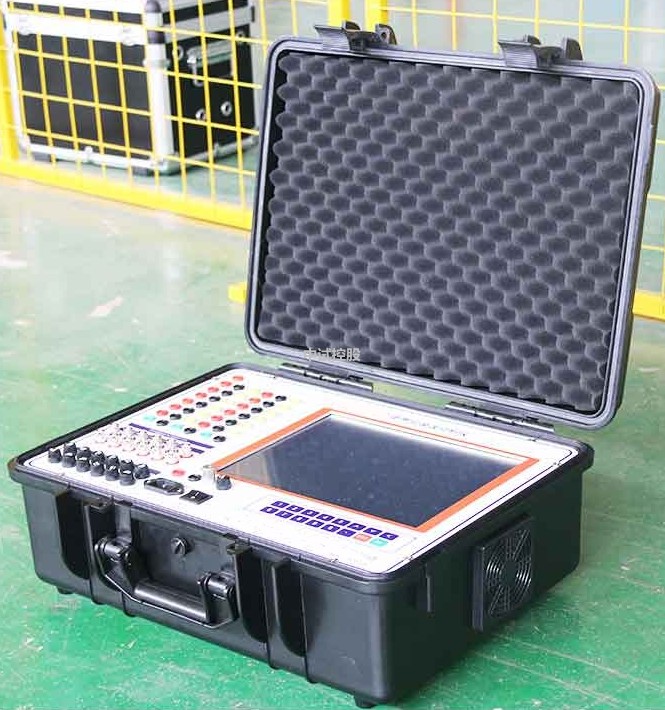

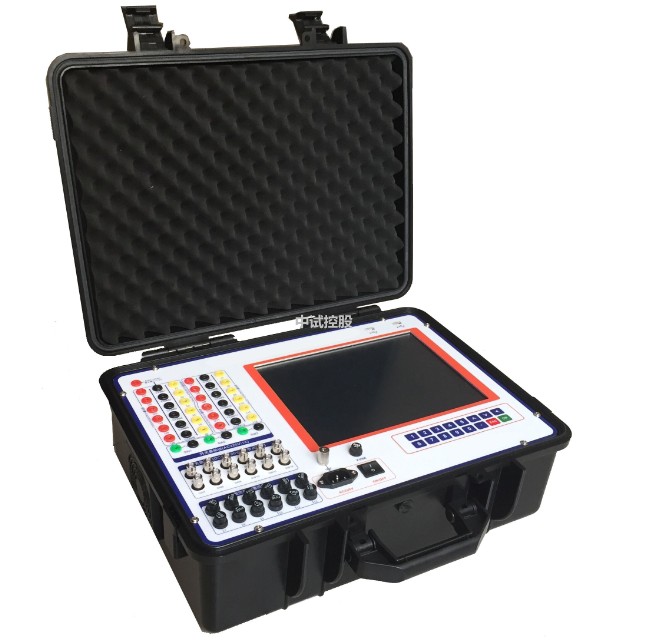

ZSLB-602電量記錄分析儀簡介
ZSLB-602便攜式電量記錄分析儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。
儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。
儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，zui高采樣頻率可達100KHZ，中試控股基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

ZSLB-602電量記錄分析儀特性和技術參數
儀器具有功能強大的軟件系統，軟件系統實現的功能主要包括數據采集，數據壓縮存儲，波形分析與統計，圖形繪制工具，頻譜分析工具，波形組合運算工具，諧波分析，有效值計算，功率計算，三相對稱性分析，相量圖工具等。其特性可概括如下：
1、實時繪制試驗曲線，并且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作
2、可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的制作
3、提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形

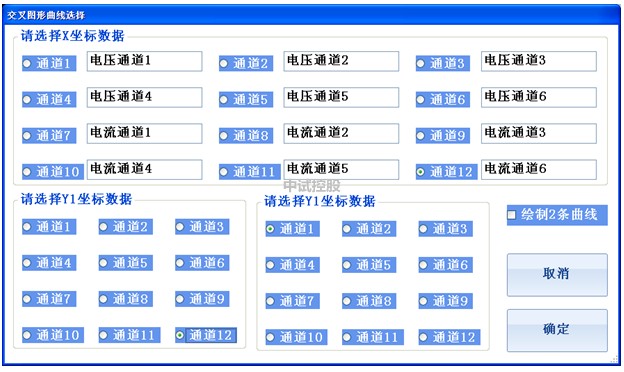

4、可以任意的選擇信號作為X軸,Y軸繪制信號的關系曲線
5、提供了諧波分析工具，可以對采集的信號進行諧波分析，最高諧波次數為1024次
6、組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算
7、計算選定通道信號的有效值，功率
8、對選定的三相信號進行功率和對稱性分析
9、繪制選定信號的相量圖
10、通過軟件選擇通道信號類型：直流瞬時值或者交流有效值
11、內置了發電機三相短路特性曲線，空載特性曲線，勵磁系統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗模板，軟件自動計算試驗結果參數。
12、中試控股儀器能夠自動生成WORD試驗報告，Excel試驗報告
13、試驗報告對曲線進行自動標識，使試驗報告制作實現完全自動化

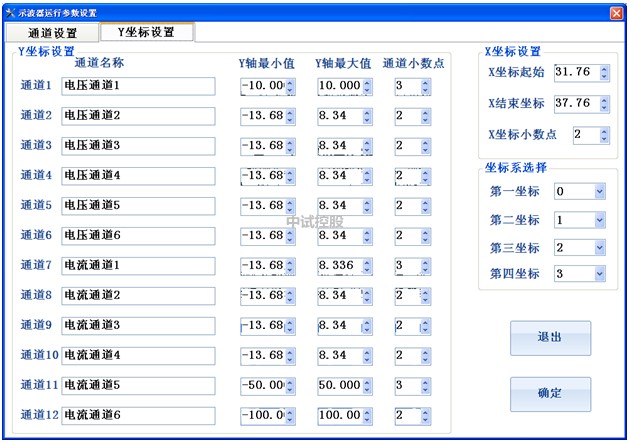

14、所有采樣通道的名稱和單位都可以重新定義
15 、各種試驗的試驗環境設置和儀器設置自動保存
1、自動計算各種試驗模板的試驗參數
17、簡單方便的通道濾定方式
18、使用U盤或移動硬盤等存儲設備方便的導出試驗數據
19、Windows XPE操作系統，可以實現軟件系統自我保護與恢復，防止病毒攻入與侵蝕
20、采用防抖動處理，避免用戶錯誤操作

ZSLB-602電量記錄分析儀硬件特點
儀器的硬件系統特性和技術參數如下：
1、12路低電壓／電流模擬量采集(可定制更多路的電壓電流)，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道（100mv通道最大允許輸入電壓<10V）

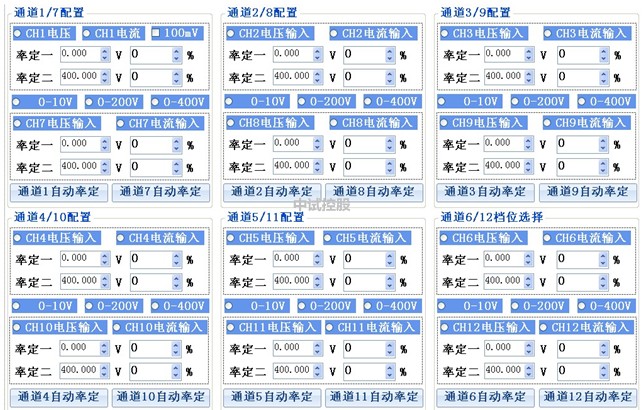

2、電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇
3、信號采集誤差： -400V~400V 誤差<0.5V
-200V~200V 誤差<0.2V
-10V~10V 誤差<0.01V
-20mA～20mA 誤差<0.02mA
-100mV~100mV   誤差<0.2mV
4、12路有源節點開關量測量通道，開關量信號范圍DC12-220V
5、3路開關量輸出通道，開出量最大開斷能力AC220V/1A
6、分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據
7、2個USB口用于數據下載或鍵盤/鼠標輸入
8、12.1寸大彩屏顯示，觸摸屏方式實現人機交互
9、儀器自帶8G數據存儲空間
10、采樣通道輸入阻抗
-10V~10V電壓檔位 輸入阻抗820k歐
-200V~200V電壓檔位 輸入阻抗820K歐
-400V~400V電壓檔位 輸入阻抗820K歐
-20mA~20mA電流檔位 輸入阻抗50歐
-100mV~100mV電壓檔位  輸入阻抗 >10M

中試控股ZSLB-602電量記錄分析儀產品適用性好，實用可靠，效率高，事半功倍 | 是很多企業以及電力工作者信賴的好伙伴。

中試控股踐行“精細制造，深耕技術”產出ZSLB-602電量記錄分析儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。
