中試控股技術研究院魯工為您講解：

ZSNYZ-D輔助絕緣工器具耐壓試驗裝置：同時做6只、8只、或者定制同時做更多只

參考標準：GB/T 17622-2008，GB 12011-2009，DL/T 976-2017

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

ZSNYZ-D輔助絕緣工器具耐壓試驗裝置是按照國家電力關于頒發《電力安全工器具預防性試驗規程》和國家電網電力安全工作規程（變電部分）的要求的基礎上研發而成。本產品各項指標均符合國標的要求。可以按《電力安全工器具預防性試驗規程》要求對絕緣鞋、絕緣手套、絕緣桿、絕緣螺絲刀、絕緣墊等安全工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值，產品適用于所有與電力相關行業。
ZSNYZ-D輔助絕緣工器具耐壓試驗裝置是電力試驗中絕緣靴(手套)檢測專用設備，可同時測試6只絕緣靴(手套)，鑒別試品的泄漏電流，工頻耐壓等參數。
絕緣靴手套批量試驗的專用設備。也可以對安全工器具進行測試，例如絕緣鞋、絕緣靴、絕緣手套、絕緣桿、絕緣螺絲刀、絕緣墊等

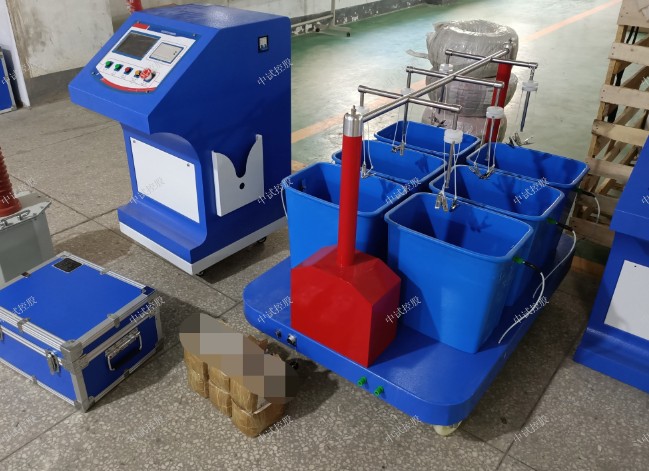

ZSNYZ-D輔助絕緣工器具耐壓試驗裝置

ZSNYZ-D輔助絕緣工器具耐壓試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對安全工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是我公司根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作安全，是理想的絕緣靴（手套）專用設備。采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。電源電壓：AC 220V，容量：5KVA，輸出電壓：0—50KV，電壓精度：±0.5，電流精度：±0.5，顯示方式：7寸真彩高清數字屏，觸控方式：電阻式觸摸更精準，操作方式：自動、手動，數據保存60組，密碼：多級權限設置、多級保護、使用更安全.
一、概述
該ZSNYZ-D輔助絕緣工器具耐壓試驗裝置是絕緣靴（手套）批量試驗的專用設備。也可以對安全工器具進行測試，例如絕緣桿、絕緣螺絲刀、絕緣墊等。是中試控股根據絕緣靴（手套）的試驗要求，并遵從廣大用戶意見而設計生產的。
該產品有效的解決了過去不規范試驗，提高了工作效率、保障了工作安全，是理想的絕緣靴（手套）專用設備。
該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。
二、技術參數
1、電源電壓：AC 220V
2、容量：5KVA
3、輸出電壓：0—50KV
4、電壓精度：±0.5
5、電流精度：±0.5
6、顯示方式：7寸真彩高清數字屏
7、觸控方式：電阻式觸摸更精準
8、操作方式：自動、手動
9、數據保存：60組
10、密碼：多級權限設置
11、多級保護，使用更安全
注：根據用戶要求定做不同規格及特殊功能的產品。
四、操作說明
注：以下參數用戶可根據被試品的要求進行設定，本智能控制系統采用了智能優先，手動和自動兩種控制模式，用“自動時”除急停按鈕其它的操作無效。用“手動時”除屏上停止按鈕其它的操作無效。
1、自動操作：
（1）按相關規程接好連接線，合上電源，系統進入主界面，如圖1：
（2）點擊界面中的系統設置按鈕，進入管理員密碼，如圖2：
（3）點擊對話框，輸入管理員密碼1818，點擊確定鍵進入參數設置界面，如圖3：
（4）根據不同的被試品設置相應參數，然后點擊確定鍵，進入保存界面，如圖4：

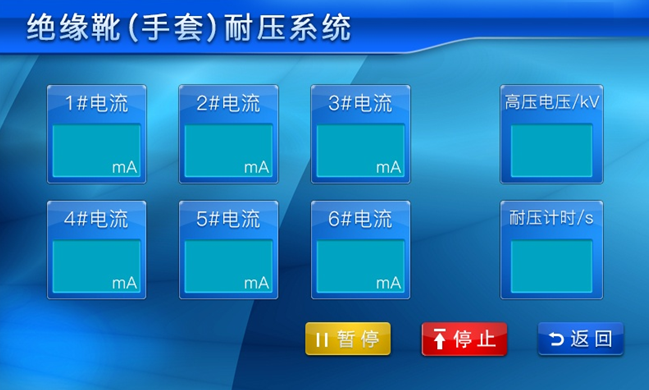

（5）點擊按鍵是，系統進入主界面（圖1），此時系統已保存用戶設置的參數，點擊主界面的開始試驗按鈕，進入試驗界面，如圖5：
（6）點擊啟動按鈕，接觸器吸合，此時系統開始自動升壓，如圖6：
（注：在升壓過程中，如果想停止升壓，可點擊暫停按鈕，再次點擊該按鈕系統則繼續升壓）
（7）當電壓升至用戶所設定的目標電壓時，系統開始計時：
（8）在耐壓至用戶設定的時間后，系統自動降壓直至調壓器回到零位，此時設備會發出滴滴滴的響聲，表明試品合格，如圖7：
（注：假如試品不合格，設備會發出長響聲。）

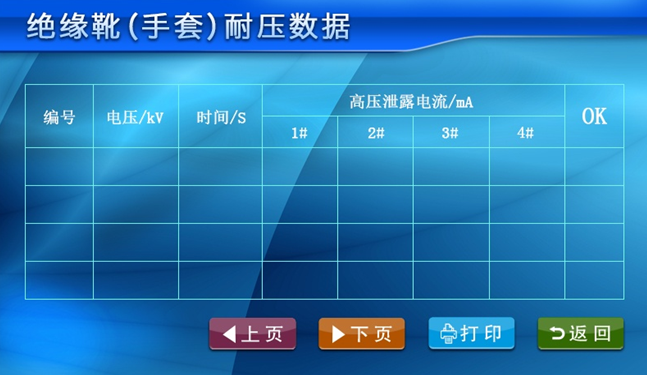

（9）點擊按鈕是保存試驗數據，系統進入到試驗界面，點擊試驗界面的返回按鈕，系統進入到主界面，點擊主界面的系統查看按鈕，進入系統保存的數據庫，如圖8：
（10）點擊任意一組數據或多組數據后的×后,則會變成√,表示將這一組或多組數據選中,點擊打印按鈕，系統會自動打印出選中的數據。
2、手動操作：
（1）合上電源，系統進入主機面，根據被試品設置相關參數（手動操作的參數設置與自動操作相同，在設置完參數后，點擊主界面的開始試驗按鈕，進入到試驗界面，然后才能進行手動試驗），設置完參數后，按下，面板中的啟動按鈕，接觸器吸合，此時系統可進行點動升壓。
（2）按下升壓按鈕，密切關注高壓電壓的變化，直至電壓升至目標值，此時系統會自動計時，在到達規定的時間后，系統自動回零，此時設備會發出滴滴滴的響聲，表明試品合格。打印的操作方法與自動一樣。
（3）手動計時按鈕在任何電壓下都可以啟用。
五、使用條件
1、環境溫度：0～40℃
2、海拔高度：<100M
3、相對濕度：<85%
4、使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。
六、簡要的故障排除
故障現象 原因分析 排除方法 備注
開機無任何顯示 電源未接通 接通電源 更換保險管應更換同型號保險管不能用其它型號代替
儀器保險管未安裝好或開路 重新安裝保險管或更換保險管
輸出電壓達不到額定值 輸入電壓不相符 按名牌上的電壓
顯示上有無電流指示 顯示值大于整定值
無電流電壓指示 設備內部插件松動 檢查設備
排除故障
試驗回路有開路故障 檢查試驗回路排除開路故障
七、注意事項
為了您和設備的安全，請操作人員仔細閱讀以下內容:
1、試驗時機殼必須可靠接地。
2、試驗時不允許不相干的物品堆放在設備面板上和周圍。
3、使用前請檢查電源電壓。
4、更換保險管和配件時，請使用與本儀器相同型號。
5、本儀器注意防潮、防油污。
6、試驗時請確認被測設備已斷電，并與其它帶電設備斷開。
八、保養、維修
1、驗證設備的可用性
儀器在使用前首先觀察儀器外觀是否有破損。通電后檢查儀器液晶顯示屏是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。
2、設備的保養
每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，放置在干燥無塵、通風無腐蝕性氣體的室內。
九、運輸、貯存
1、運輸
設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。
設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許最高堆碼層數為二層。
運輸設備途中，面板應朝上。
2、貯存
設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。
設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮。
十、開箱及檢查
1、開箱注意事項

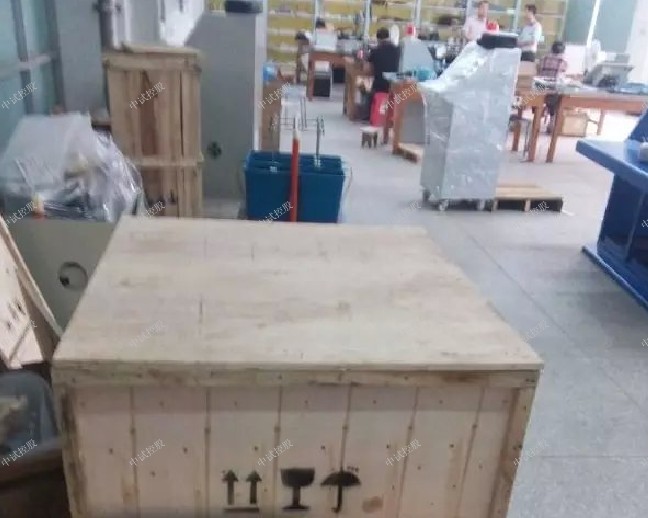

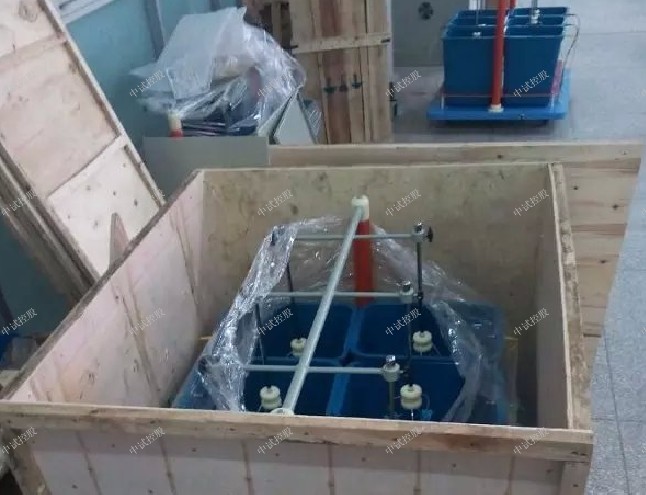

開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了環保節能的作用。
2、檢查內容
開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將及時為您提供服務。
十一、裝箱清單
1、使用說明書                               1份
2、產品合格證                               1份
3、電源線                                   1根
4、連接線                                   1套
5、絕緣靴手套試驗控制臺                     1臺

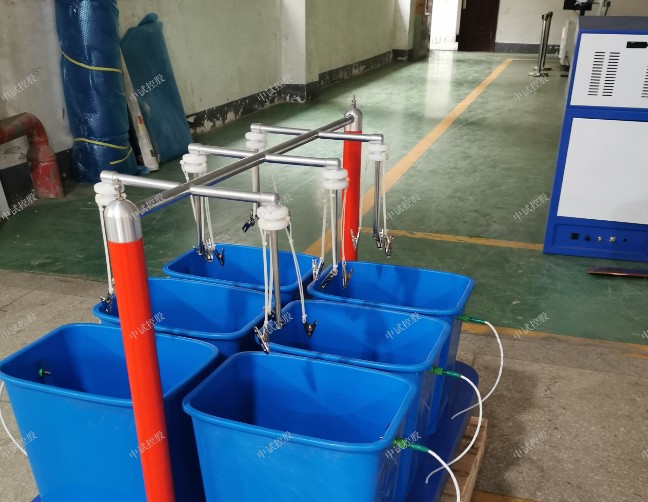

6、水槽                                     1套
7、油浸式變壓器、鋼珠等                     1套

實驗之前  安全注意事項
1.為保護設備及人身安全，試驗前請詳細閱讀使用說明書，嚴格按照說明書要求操作。
2.ZSNYZ-D輔助絕緣工器具耐壓試驗裝置工作電源為單一電源：交流220V。應使用儀器配備的電源線或20A以上的電源線。
3.為確保安全，儀器配有保護接地端子，試驗前務必將試驗車和操作箱的接地端子可靠接地。
4.為確保采樣準確，請確保試驗車和操作箱上的接地端與地網相連，并確保兩個接地端可靠連接在同一個地網，接地電阻應小于0.1Ω。
5.該裝置在試驗過程中，操作人員應預留足夠安全操作距離（空氣中每米小于20kV）。
6.使用前應測試變壓器絕緣電阻，其輸入對地絕緣電阻值應大于2MΩ，輸出對地絕緣電阻值應大于10MΩ。
7.使用前應檢查各電氣元件觸點是否松動，接觸是否良好,各保護系統是否能正常工作。
8.使用前，應將絕緣撐桿、電極、電極桿、水槽等各部位用酒精擦凈。
9.試驗完畢應將水槽內的水放完，用棉布將各部位擦干。若長期不使用該裝置時，應置于干燥通風處保存。
10.該ZSNYZ-D輔助絕緣工器具耐壓試驗裝置工作和存放場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和侵蝕性介質。
11.該必須由專業人員操作，并嚴格遵守操作程序。
