中試控股技術研究院魯工為您講解：變壓器直流低電阻檢測儀（中試名廠）

ZSBZC-10A 手持直流電阻測試儀

參考標準：GB50150-2006

簡易讀懂：ZSBZC-10A 手持直流電阻測試儀可以做什么?

變壓器直流電阻測試儀：ZSBZC-10A 手持直流電阻測試儀是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目?？梢詸z查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

中試控股始于1986年 ? 30多年專業制造 ? 國家電網.南方電網.內蒙電網.入圍合格供應商

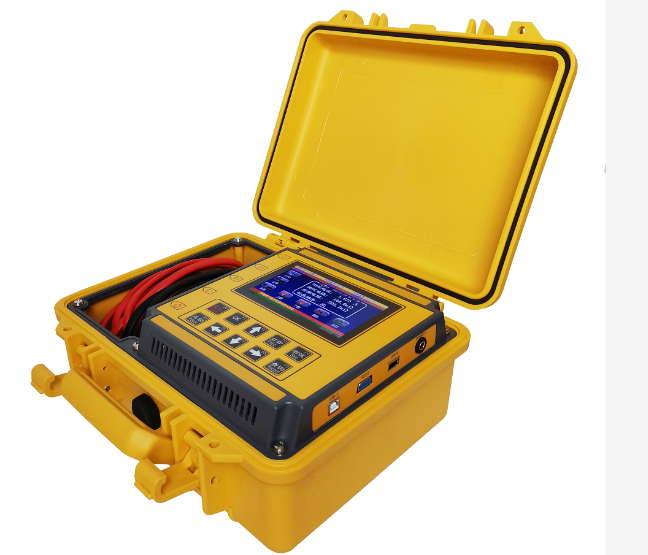

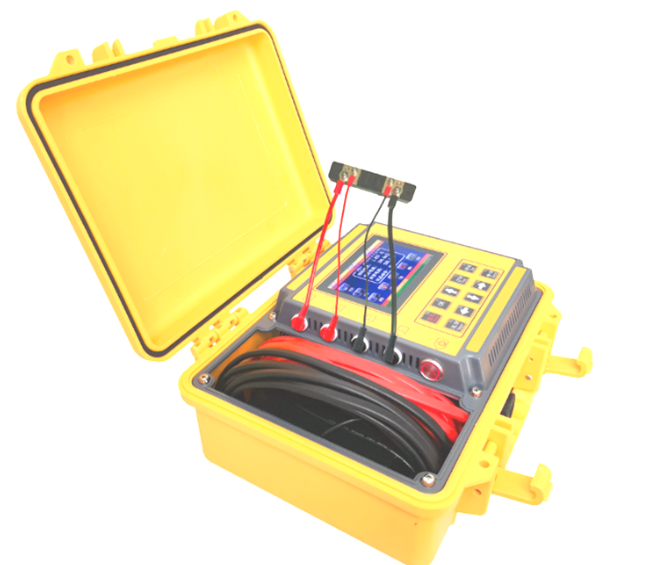

ZSBZC-10A 手持直流電阻測試儀產品簡介
變壓器直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、大修、改變分接開關后、交接試驗及電力部門預防性試驗的必測項目。

可以檢查繞組接頭的焊接質量和繞組有無匝間短路，可以檢測電壓分接開關的各個位置接觸是否良好以及分接開關實際位置與指示位置是否相符，引出線是否有斷裂，多股導線并繞是否有斷股等情況。

ZSBZC-10A 手持直流電阻測試儀該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。
產品別稱
手持式直流電阻測試儀、手持式直流電阻速測儀、手持式變壓器直流電阻測試儀、手持式變壓器繞組直流電阻測試儀

ZSBZC-10A 手持直流電阻測試儀技術指標
1、 輸出電流：自動、10A、 5A、1A、200mA、40mA、<5mA
2、 分辨率：0.1μΩ
3、 量程（含線）：
100Ω-50KΩ     <5mA檔
500mΩ-250Ω    40mA檔
100mΩ-50Ω    200mA檔
5mΩ-2.5Ω     1A檔
1mΩ-600mΩ    5A檔
0.5mΩ-200mΩ   10A檔
0.5mΩ-50KΩ    自動檔
4、 準確度： 0.2% (±(0.1%RD+0.05%FS))
5、 工作溫度：-10～40℃
6、 工作濕度：<80%RH，不結露

變壓器直流電阻測試儀測量步驟：
1、連接測試線后，關閉電源開關，電源指示器打開，按下“開始和停止”鍵，表頭顯示“E0000”。
2、根據測量值選擇電阻檔位范圍，按下檔位開關，檔位指示燈亮，四個半液晶屏上顯示的穩定值即為測量電阻值。
3、讀取數值時，請注意所選范圍內的單位（mΩ/Ω/KΩ）。
4、當測量大電感樣本，如電力變壓器，其他線圈以外的測試電路，不需要測量是短路，以避免電磁干擾。
變壓器直流電阻測試儀放電
試驗結束后，直接切斷主電源。如果在測試中，不應在操作后立即移除電源，則儀器應該有一個連續的放電過程，一般放電至少20秒，否則，電感的反電動勢會危及人身安全。
變壓器直流電阻測試儀測試使用注意事項：
變壓器直流電阻測試儀試驗是變壓器移交、檢修、分接開關更換后不可缺少的試驗項目，通常，用傳統的方法(橋法和壓降法)來測量變壓器繞組和大功率電感設備的直流電阻是費時費力的。為了改變這種情況，縮短測量時間，減少測試人員的工作量，國電中星開發了直流電阻快速測試儀，采用新型電源技術，具有性能穩定、測量速度快、體積小、使用方便、測量精度高、數據重復性好等特點，是測量變壓器繞組和大功率感性設備直流電阻的理想裝置。

根據IEC及國家有關標準規定：該儀器采用全新電源技術，具有體積小、重量輕、輸出電流大、重復性好、抗干擾能力強、保護功能完善等特點。整機由高速單片機控制，自動化程度高，具有自動放電和放電報警功能。儀器測試精度高，操作簡便，可實現變壓器直阻的快速測量。

10A手持直流電阻測試儀：儀器采用全新電源技術，電流檔位多，測量范圍寬，適合大中型變壓器的直流電阻測量。

中試控股10A手持直流電阻測試儀儀器自帶萬年歷時鐘和掉電存儲，可存儲1000組測試數據，可隨時查閱。

中試控股踐行“精細制造，深耕技術”產出10A手持直流電阻測試儀優質產品能夠在市場中贏得用戶信賴,樹立中試控股新形象打下了堅實的根底。

(1)了解絕緣結構的絕緣性能.由優質絕緣材料組成的合理的絕緣結構(或絕緣系統)應具有良好的絕緣性能和較高的絕緣電阻;

(2)了解電器產品絕緣處理質量.電器產品絕緣處理不佳,其絕緣性能將明顯下降;

(3)了解絕緣受潮及受污染情況,當電氣設備的絕緣受潮及受污染后,其絕緣電阻通常會明顯下降;

(4)檢驗絕緣是否能夠承受耐電壓試驗.若在電氣設備的絕緣電阻低于某一限值時進行耐電壓測試,將會產生較大的試驗電流,造成熱擊穿而損壞電氣設備的絕緣.因此,通常各式各樣試驗標準均規定在耐電壓試驗前,先測量絕緣電阻.

可見,絕緣電阻的大小常能靈敏地反映絕緣情況,能有效地發現設備普遍受潮、局部嚴重受潮和貫穿性缺陷.因此,測量絕緣電阻,是了解設備絕緣情況的重要手段之一,是絕緣預防性試驗中不可缺少的一項.直流電阻測試儀常見問題及解決方法

直流電阻測試儀是測試變壓器繞組直流電阻，電動機繞組直流電阻，電抗器直流電阻以及一些其他大功率電感設備直流電阻的理想設備。在現場的實際應用中，常常有客戶來電反應一些故障現象，今天就一些常見的故障現象做一些分析，以方便用戶判定是儀器本身的故障原因，還是由于現場使用方法的不正確而導致的。下文主要為大家詳細講解直流電阻測試儀常出現的三個問題及解決方法。

1.直流電阻測試儀一開機就燒保險。

這里所說的開機燒保險，要區別是電源開關一打開就燒保險，還是儀器開機后，按下開始測試后燒保險的，這兩種情況是不一樣的，：像按下測試按鍵后燒保險這種情況，一般來說是高壓將內置變壓器燒壞，致使儀器無法正常使用；而后者的通電就燒保險，通常是開關電源有問題，常見的就是開關電源有短路，導致通電就出現燒保險的情況，但就以上這兩種情況，只需及時更換變壓器或者開關電源即可正常使用，維修起來也比較簡單，用戶若是自己動手能力較強的，也可以想廠家索要配件后自己動手操作維修，如果現場不具備維修條件，則需返廠維修。

100A直流電阻測試儀

2.使用直流電阻測試儀，但是測不出來電阻值。

出現測不出值的現象一般有兩種原因：1.開關電源壞了，無電流輸出；2.設定值超出設備量程，程序無法識別指令。如果是電源損壞，更換電源即可。如果是超量程，重新啟動儀器，選擇范圍內的電阻或電流進行測量即可。
