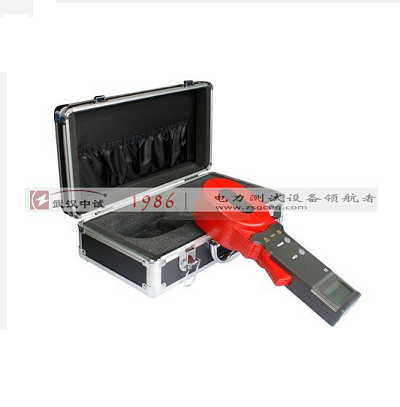

中試控股技術博士為您解答：我們以常用的鉗形接地電阻測試儀為例，儀表配有兩個鉗口，電壓鉗和電流鉗。電壓鉗在被測回路中激勵出一個感應電勢E，并在被測回路產生電流I，儀表通過電流鉗可以測得I值。通過對E、I的測量，由歐姆定律：R=E/I，即可求得R的值。

現場的具體測試方法如下：

(1)在E-E兩個接線柱測量接地電阻時，用鍍鉻銅板短接，并接在隨儀表配來的5m長純銅導線上，導線的另一端接在待測的接地體測試點上。測量屏蔽體電阻時，應松開鍍鉻銅板，一個E接線柱接接地體，另一個E接線柱接屏蔽。

(2)P柱接隨儀表配來的20m純銅導線，導線另一端接插針。

(3)C柱接隨儀表配來的40m純銅導線，導線的另一端接插針2。

接地電阻測試儀測試現場的技術要求：

(1)接地電阻測試儀應放置在離測試點1～3m處，放置應平穩，便于操作。

(2)每個接線頭的接線柱都必須接觸良好，連接牢固。

(3)兩個接地極插針應設置在離待測接地體左右分別為20m和40m的位置;如果用一直、線將兩插針連接，待測接地體應基本在這一直線上。

(4)不得用其他導線代替隨儀表配置來的5m、20m、40m長的純銅導線。

(5)如果以接地電阻測試儀為圓心，則兩支插針與測試儀之間的夾角小不得小于120°，更不可同方向設置。

(6)兩插針設置的土質必須堅實，不能設置在泥地、回填土、樹根旁、草叢等位置。

(7)雨后連續7個晴天后才能進行接地電阻的測試。

(8)待測接地體應先進行除銹等處理，以保證可靠的電氣連接。
