ZSYDF-20KVA/100KV 局放測試裝置


  • 用于被試品高壓試驗時的局放量測試
  • 參考標準:DL/T 848.3-2004

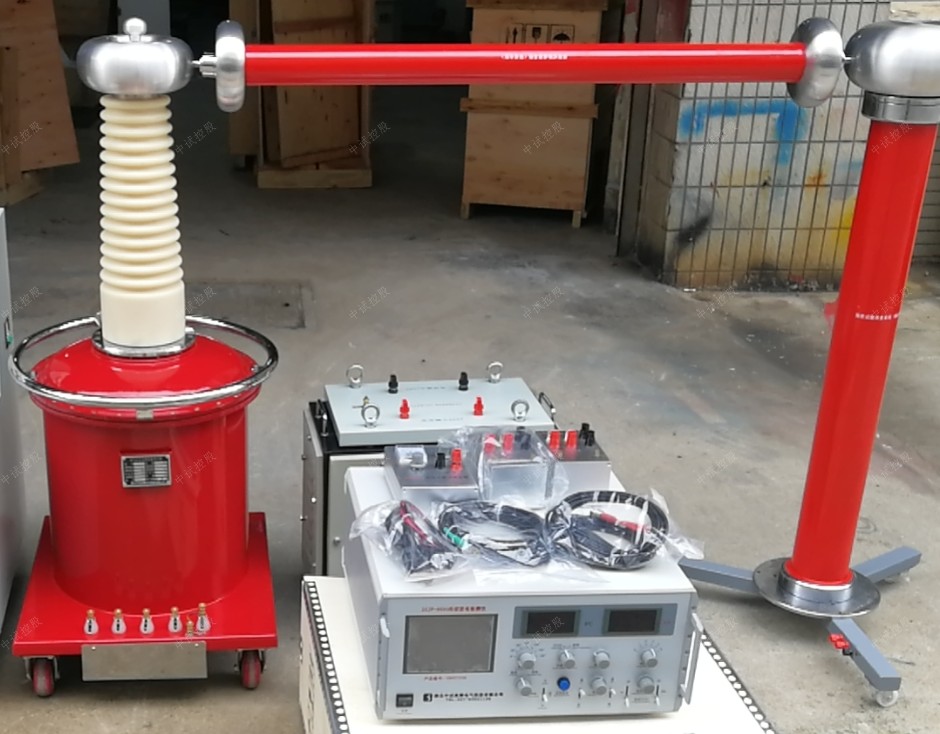

    • 本成套系統由局放儀、無局放高壓試驗變壓器、控制臺、隔離變壓器、高壓耦合電容器、高壓無局放限流電阻等六個部分組成
    • 4000KVA及以下變壓器局放試驗
    • 可精確測量變壓器、氧化鋅避雷器、高壓開關、絕緣子、互感器試品

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載

產品簡介

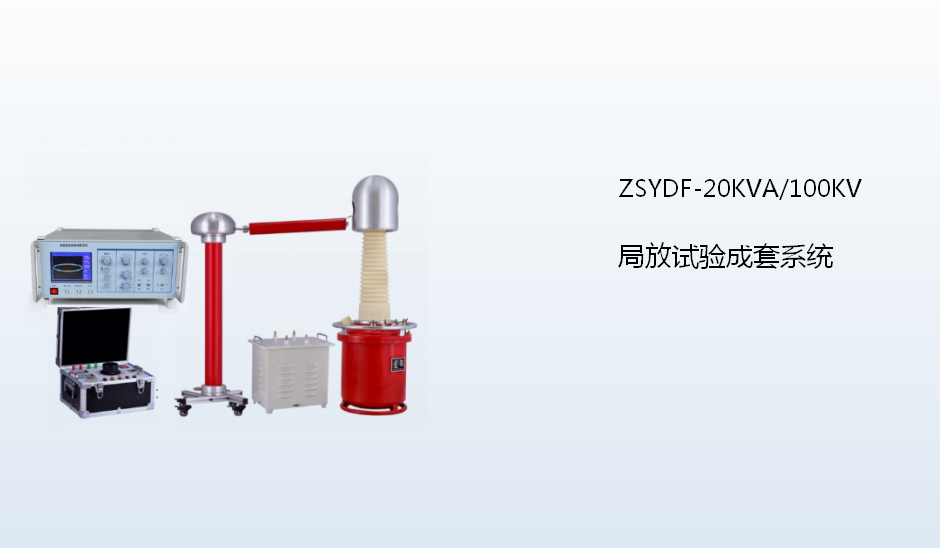

ZSYDF-20KVA/100KV局放試驗成套系統用于被試品高壓試驗時的局放量測試成套系統由局放儀、無局放高壓試驗變壓器、控制臺、隔離變壓器、高壓耦合電容器、高壓無局放限流電阻等六個部分組成。

產品別稱

變壓器局部放電檢測儀、局部放電測試儀、局放儀、局部放電系統、局部放電檢測儀

產品特征

用于被試品高壓試驗時的局放量測試。成套系統由局放儀、無局放高壓試驗變壓器、控制臺、隔離變壓器、高壓耦合電容器、高壓無局放限流電阻等六個部分組成。

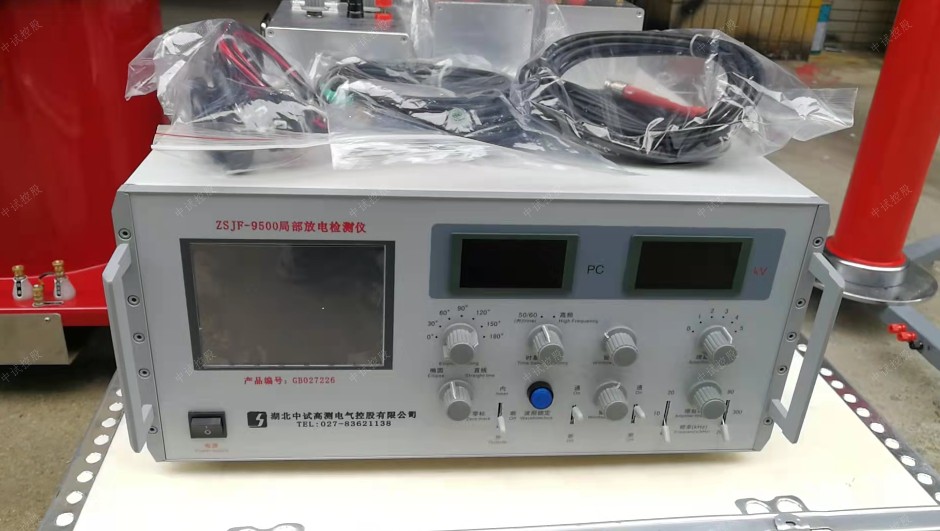

一、局放儀

1、局放儀概述

  局部放電局部放電是指在絕緣的局部位置放電,它并不構成整個絕緣的貫通性擊穿。它包含三種放電形式:內部放電(在介質內部)、沿面放電(在介質表面)、電暈放電(在電極尖端)

  電荷量q在試品兩端瞬時注入一定電荷量,使試品端電壓的變化和由局部放電本身引起的端電壓的變化相同,此注入量即為局部放電的視在電荷量。

  視在放電量校準器視在放電量校準器是一標準電量發生器,試驗前它以輸出某固定電量加之試品兩端,模擬該試品在此電量下放電時局部放電測試儀的響應,此時調整刻度系數,確定局部放電檢測儀的量程,以便在試驗時測量該試品在額定電壓下的視在放電量。因該放電量時以標準電量發生器比較后間接測出,而非直接測出,故此放電量稱為“視在放電量”。校正電量發生器是測量局部放電時必備的儀器,它的性能參數直接關系到測試結果的準確性。視在放電量校準器由校準脈沖電壓發生器和校準電容串聯組成,其參數主要包括:脈沖波形上升時間、衰減時間、內阻、脈沖峰值、校準電容值等。校準脈沖電壓發生器電壓波形上升時間為從0.1U00.9U0的時間,衰減時間定義為從峰值下降到0.1U0的時間。

2、局放儀的組成單元:局放儀主機、校驗脈沖發生器

3、局放儀主要技術參數

  可測試品的電容范圍:6F~250F

  檢測靈敏度及允許電流(見表1)

  橢圓掃描時基

頻率:50100150200400Hz

旋轉:以30度為一檔,可旋轉120

工作方式:標準-擴展-直線

高頻時基橢圓的輸入電壓范圍:13~275V

4、顯示單元

采用100×80mm矩形示波管,有亮度與聚焦調節旋鈕

5.放大器

① 3dB低頻端頻fL2040KHz任選

② 3dB高頻端頻率fH200300KHz任選

增益調節:粗調6檔,檔間增益差10倍±5%

細調范圍:>10

正、負脈沖響應不對稱性:<5%

6、時間窗

窗寬:5~150(50Hz) 連續可調

窗位置:每一窗可旋轉0~170

兩個時間窗可分別或同時控制

7、脈沖峰值表

線性指示:0~100誤差不大于5%

指示:1~100誤差不大于5%

8、具有輔助識別放電脈沖相位的零標志系統。

9、工作電源:220V±10%

10、體積:440×430×180mm

11、重量:約15Kg

  表1檢測靈敏度及輸入單元允許電流值

輸入單元序號

調電容范圍

靈敏度(PC)(不平衡電路)

允許電流有效值

不平衡電路

平衡電路

1

625100微微法

0.02

30mA

0.25A

2

25100400微微法

0.04

60mA

0.5A

3

1004001500微微法

0.06

120mA

1A

4

40015006000微微法

0.1

0.25A

2A

5

1500600025000微微法

0.2

0.5A

4A

6

0.0060.0250.1微法

0.3

1A

8A

7

0.0250.10.4微法

0.5

2A

15A

8

0.10.41.5微法

1

4A

30A

9

0.41.56.0微法

1.5

8A

60A

10

1.56.025微法

2.5

15A

120A

11

6.02560微法

5

25A

200A

12

2560250微法

10

50A

300A

7R

電阻

0.5

2A

15A

局放儀系統工程原理簡介

若試品Ca在試驗電壓下產生局部放電時,經耦合電容Ck產生脈沖電流,由輸入單元拾取得脈沖訊號,經低噪聲前置放大、濾波放大器選擇所需頻帶及主放放大后,在示波屏的橢圓掃描基線上顯示出放電脈沖,同時也送到脈沖峰值表(對數表)顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值表的工作時間,并在這段時間內將顯示屏的顯示加亮,寬度與位置可以改變,進一步加強了抗干擾能力。

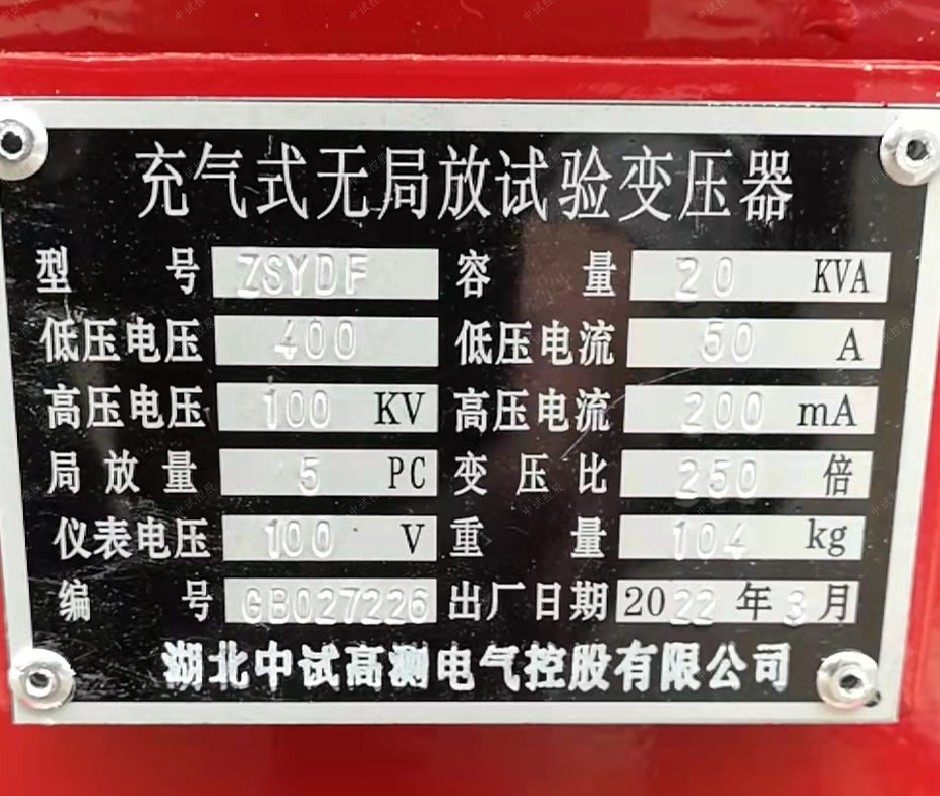

二、無局放高壓試驗變壓器

無局放高壓試驗變壓器采用絕緣筒油浸式設計,具有結構合理、外形美觀、耐用性高等特點。

1、容量:20KVA

2、輸入電壓:AC400V

3、輸入電流:50A

4、輸出電壓:AC100KV

5、輸出電流:AC200 mA

6、局放量≤5PC

7、絕緣介質:SF6氣體

三、控制臺

控制臺為無局放高壓試驗變壓器的配套控制調壓裝置,為數顯臺式結構,外形美觀、輕便等特點。

高壓電壓指示、低壓電流指示、耐壓計時指示、耐壓計時整定、過流保護、過流保護整定、零位啟動保護等主要功能。

1、容量:20KVA

2、輸入電壓:AC380V

3、輸入電流:52A

4、輸出電壓:0430V可調

5、輸出電流:050A

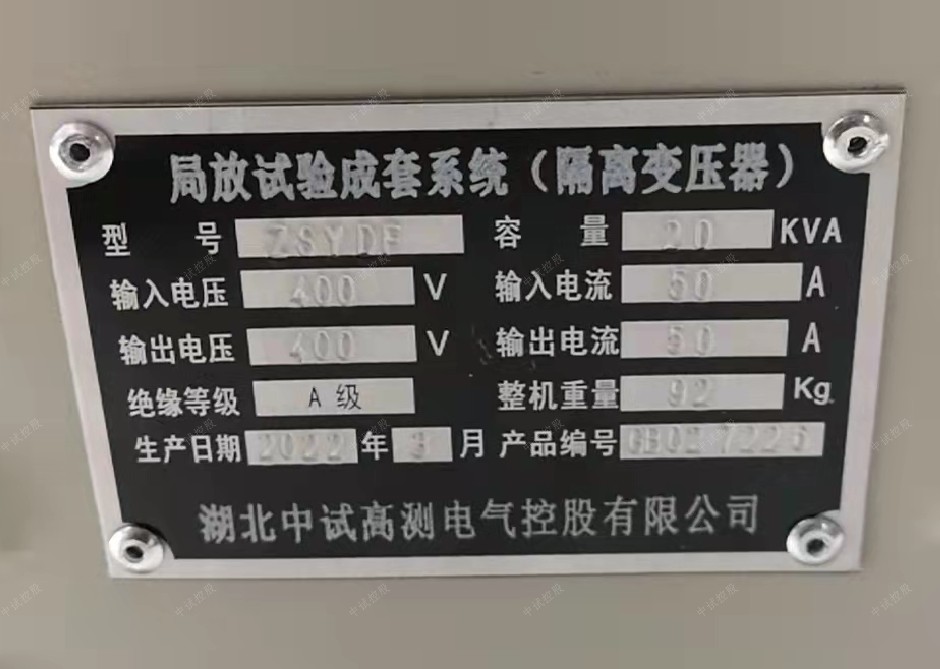

四、隔離變壓器

隔離變壓器的主要功能:采用雙屏蔽方式制作,隔離電源電壓中的諧波分量等干擾源使電源更干凈更安全。

1、容量:20KVA

2、輸入電壓:AC400V

3、輸入電流:50A

4、輸出電壓:400V

5、輸出電流:50A

五、高壓耦合電容

高壓耦合電容的主要功能:提供與局放儀相匹配的高壓耦合信號。其主要參數為100KV/800PF

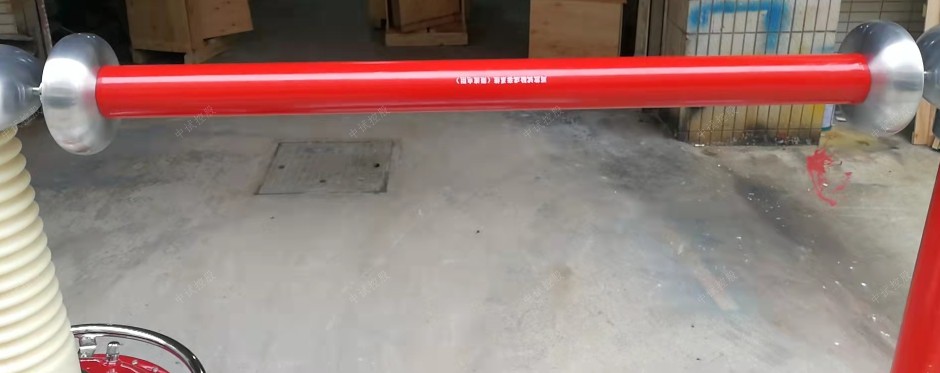

六、高壓限流電阻

高壓無局放限流線繞電阻的主要功能:連接變壓器與耦合電容,消除阻尼震蕩。100KV/200mA

附件

序號

名稱

型號

數量單位

1

控制臺

ZSTC-20KVA

1

2

試驗變壓器

ZSYDF-20KVA/100KV

1

3

局放儀

ZSJF-9500

1

4

隔離變壓器

20KVA

1

5

無局放耦合電容

100KV/600PF

1

6

高壓無局放限流電阻

200mA100KV

1

7

輸出高壓線

10KV(懸空設置)

1

8

連接線

2*6mm2+3*1.5mm2(長5m

1

9

電源導線

2*6mm2(長3.0m

1

10

接地線

1.5mm2

1

11

連接線

2*6mm2(長3.0m

1

12

出廠報告

1

13

合格證

1

14

說明書

1

ZSYDF-20KVA/100KV局放試驗成套系統可以做4000KVA及以下變壓器,也可以做氧化鋅避雷器、高壓開關、絕緣子、互感器等。
