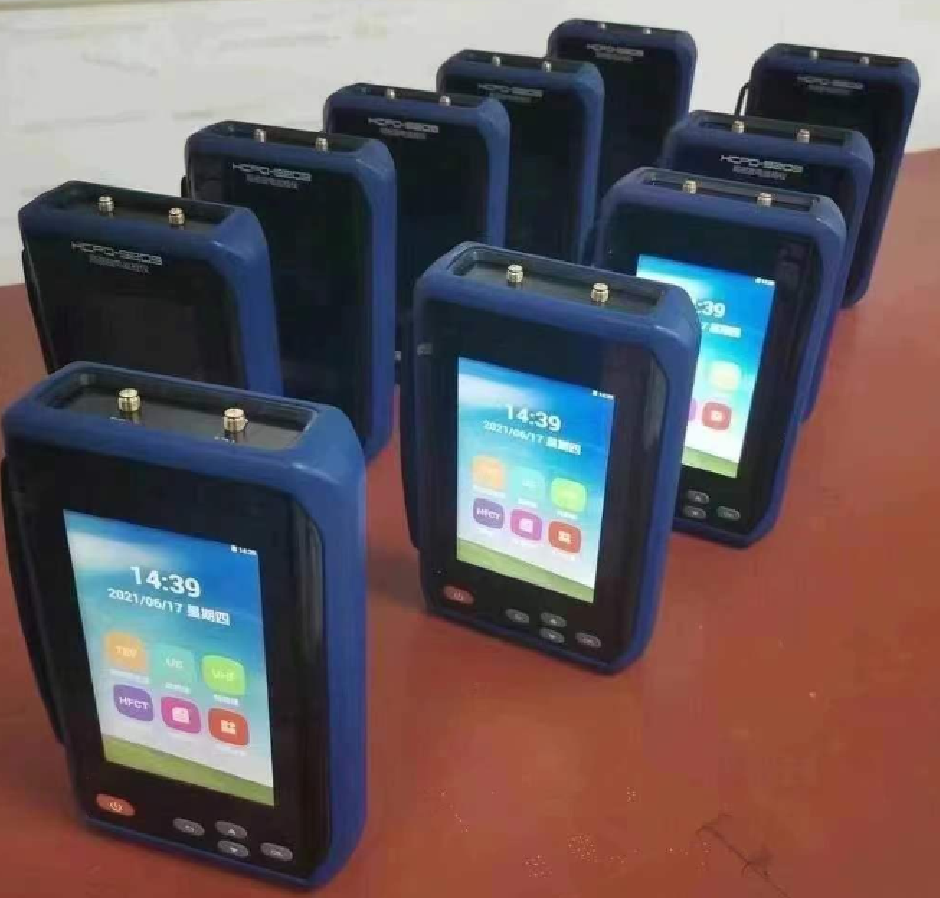

ZSJF-9909 多功能局部放電綜合巡檢儀參數

作用：對高壓電氣設備的局部放電缺陷進行檢測及定位，應用于電力系統的局部放電檢測，電纜、變壓器(包括干式變壓器)、GIS、架空線路、高壓開關柜、環網柜、電壓/電流互感器、電纜終端、電纜分支箱、絕緣子等絕緣狀態檢測。

主機

可檢測通道數

4通道

1個TEV

1個US

1個UHF（無線，選配）

1個HFCT（無線，選配）

采樣精度

12bit

同步方式

內同步，外同步，光同步

TEV

檢測帶寬

     3M-100MHz

測量范圍

0～60dB

測量誤差

±2dB

分辨率

1dB

每周期最大脈沖數

720個

最小脈沖頻率

10Hz

輸出接口

標準SMA連接主機

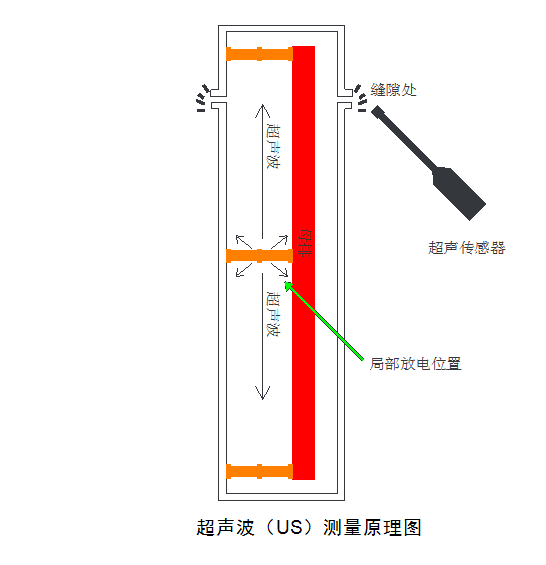

非接觸US

中心頻率

     40kHz

分辨率

0.1uV

精度

±0.1uV

測量范圍

0.5uV～1mV

輸出接口

標準SMA連接主機

接觸US

頻率范圍

20kHz～300kHz

輸出阻抗

50Ω

檢測靈敏度

0.1mV

測量范圍

0.1mV～1V

輸出接口

標準SMA連接主機

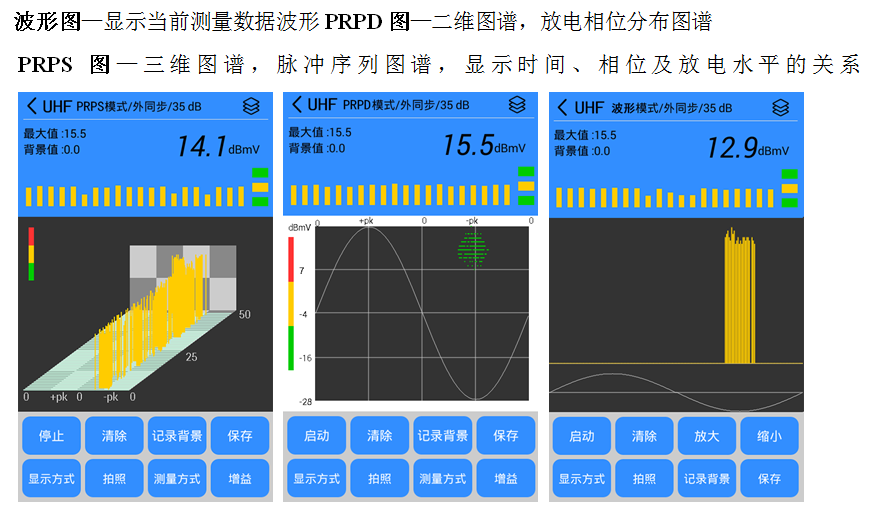

UHF

檢測帶寬

300MHz～1.5GHz

輸出方式

BNC接口-信號調理單元，無線連接主機

接收方式

天線接收

傳輸方式

同軸電纜

檢測靈敏度

<-60dBm

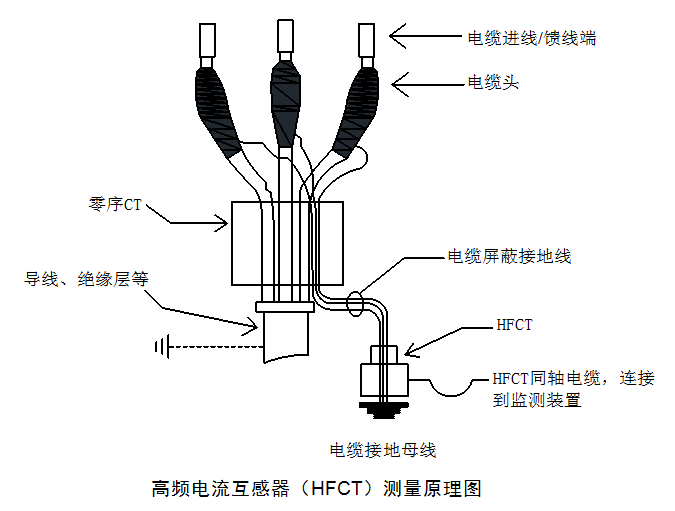

HFCT

檢測帶寬

1M-30MHz

傳輸阻抗

>5mV/mA(10MHz )

輸出阻抗

50Ω

測量范圍

-20~80dB

測量誤差

±1dB

分辨率

1dB

輸出接口

BNC接口-信號調理單元，無線連接主機

硬件

顯示屏

5.0寸TFT真彩色液晶顯示屏

分辨率

800×480

操作

觸摸/按鍵

存儲

TF卡

接口

3.5mm立體聲耳機插孔

電源

DC-12V/2A直流電源

擴展功能

USB-TypeC/500萬攝像頭/RFID/WIFI/藍牙

電源

內部電源

電池供電（4800mAH 7.4V）

正常工作時間

約7小時，充滿時間約3小時

尺寸

長×寬×高

235mm×133mm×48mm

重量

0.85kg

環境

使用環境溫度

-20℃～50℃

存儲環境溫度

-40℃～70℃

濕度

10%-90%（非冷凝）

海拔高度

≤3000m

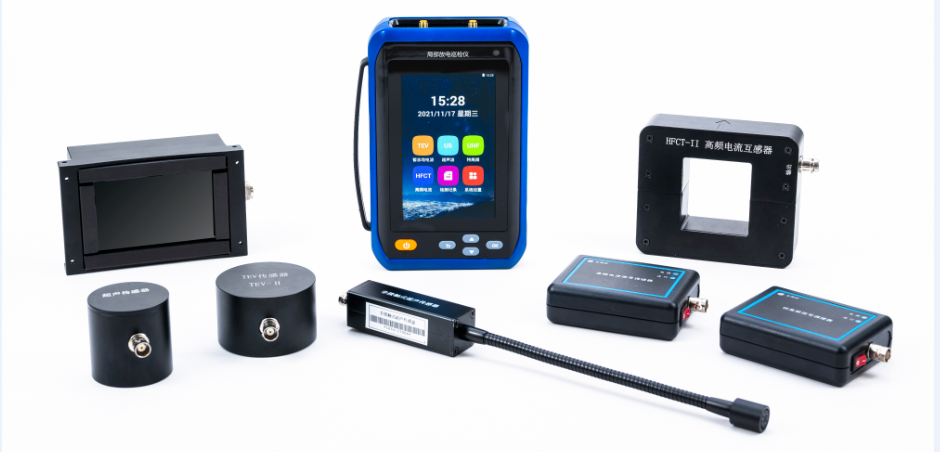

附件

序號

名稱

數量

單位

1

主  機

1

臺

2

特高頻信號調理器PD-TL01/UHF

1

個

3

 高頻電流信號調理器PD-TL01/HFCT

1

個

4

無線同步發射器 TB-10

1

個

5

TEV傳感器 TEV-II

1

個

6

超聲傳感器CS-II

1

個

7

非接觸式超聲傳感器 CS-IV

1

個

8

高頻電流互感器HFCT-II

1

個

9

特高頻傳感器UHF-IV

1

個

10

電源適配器（12V/5A）

1

個

11

BNC-SMA線(長1.5m)

2

條

12

BNC-N型線(長15cm)

1

條

13

BNC-BNC線(長15cm)

1

條

14

USB-TypeC連接線

1

條

15

直流電源一分三轉接線（DC5.5/2.1）

1

條

16

耳機

1

個

17

高溫耦合劑

1

盒

18

說明書

1

份

19

出廠報告

1

份

20

合格證

1

份
