ZSXL-Z 輸電線路異頻參數測試儀(高配 ? 60A ? 30KV)


  • 測試各種高壓輸電線路(架空、電纜、架空電纜混合)的工頻參數
  • 參考標準: DL/T 741-2019
    • 感應電壓、線路互感、正序阻抗、零 序阻抗、正序電容、零序電容,耦合電容等
    • 適合任何電壓等級的輸電線路測量
    • 抗干擾電流: 60A 抗感應電壓: 30KV

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載

產品簡介


高配款在常規款基礎上增加了感應電壓測試功能,且抗干擾電流增加到60A,抗感應電壓30KV

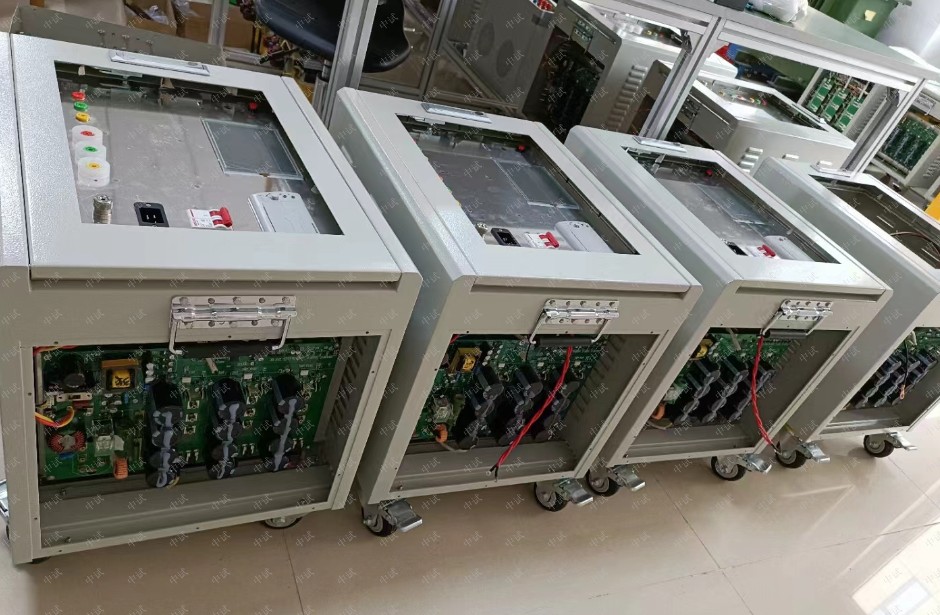

ZSXL-Z 輸電線路異頻參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構,內置變頻電源模塊,可變頻調壓輸出電源。頻率可變為47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,采用數字濾波技術,避開了工頻電場對測試的干擾,從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
隨著電網的發展和線路走廊用地的緊張,同桿多回架設的情況越來越普遍,輸電線路之間的耦合越來越緊密,在輸電線路工頻參數測試時干擾越來越強,嚴重影響測試的準確性和測試儀器設備的安全性,針對這一問題,我們開發了新一代輸電線路異頻參數測試系統,集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路;有效地消除強干擾的影響,保證儀器設備的安全,能極其方便、快速、準確地測量輸電線路的工頻參數。

產品別稱

輸電線路異頻參數測試儀、輸配電線路測試儀、輸電線路參數測試儀、異頻線路參數測試儀

產品特征

1、全觸摸超大液晶顯示
儀器配備了7寸大屏幕觸控式彩色顯示屏,超大全觸摸操作界面,操作簡單,所有操作步驟都非常清晰明了,操作人員不需要額外的專業培訓就能使用。輕輕點擊一下就能完成整個過程的測量,是目前非常理想的智能型測量設備。

2、體積小、重量輕
體積最小、重量輕,為試驗提供了一種最簡單便捷的試驗手段。

3、接入電源簡單方便
儀器所有測量過程僅僅只需接入市電220V電壓即可,解決現有測量方法中現場380V電壓接入不方便的麻煩。

4、超強的抗感應電壓能力
儀器內部采用獨特的抗感應電壓電路,保證儀器能夠承受更高的感應電壓(抗感應電流能達到60A),能夠在3萬伏的高感應電壓下正常工作。

5、直接測量感應電壓和感應電流
儀器內部采用獨特的抗感應電壓電路,保證儀器能夠承受更高的感應電壓,正因如此,儀器也就能直接測量感應電壓和感應電流。并且能判斷儀器能否測量該線路。

6、變頻技術、精準測量
抗干擾能力強,由儀器內部自帶變頻電源模塊提供儀器測量輸出電源,頻率可變為47.5Hz\52.5Hz、45.0Hz\55.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz,并采用數字濾波技術,有效地避開了現場各種工頻干擾信號,使儀器實現高精度、準確可靠的測量。

7、高速處理器
精準快速,儀器內部采用專業的快速數字信號處理器作為處理核心,在保證測量數據精準的前提下,大大的提升了一起本身的運算處理能力。

8、操作簡單
外部接線簡單,正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的測試線就可以完成全部的測量;解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題;避免因改接線時感應電壓對實驗人員的傷害。

9、海量數據存儲
儀器內部配備有日歷芯片和大容量存儲器,能將檢測結果按時間順序保存,隨時可以查看歷史記錄,并可以打印輸出。

10、科學先進的數據管理
儀器數據可以通過U盤導出,可在任意一臺PC機上查看和管理數據并可做成工作報告。

11、操作安全保護
儀器內部專門設計檢測接地的功能,來判斷儀器在現場是否接地良好,如果接地虛接,或沒有接上,儀器會自動判斷,禁止使用人員操作,確保人身安全,和保護儀器的使用。

ZSXL-Z輸電線路異頻參數測試儀參數

1

使用條件

-20℃~50℃

RH<80%

2

抗干擾原理

變頻法

3

    源

AC 220V±10%(禁止使用380V電源)

如發電機供電,發電機功率必須≧3KW

4

電源輸出

最大輸出(單相)

電壓:AC250V

電壓精度

0.5%

電流精度

0.5%

最大輸出電流

8A

輸出頻率

50Hz、60Hz異頻輸出
47.5Hz\52.5Hz  45.0Hz\55.0Hz
57.5Hz\62.5Hz  55.0Hz\65.0Hz

功率(三相)

6KVA

5

測量范圍

電容

0.01~30μF

阻抗

0.01~400Ω

阻抗角

-180°~+180°

感應電壓

0-30kV

感應電流

0-50A

6

測量分辨率

電容

0.0001μF

阻抗

0.001Ω

阻抗角

0.0001°

7

測量準確度

電容:≥1μF時,±1%讀數±0.01μF;

1μF時,±2%讀數±0.01μF;

電阻:≥1Ω時,±1%讀數±0.01Ω;

1Ω時,±2%讀數±0.01Ω;

阻抗角:±0.2°(電壓>1.0V);

±0.3°(電壓:0.2V~1.0V);

8

抗感應電流

Ia+Ib+Ic<60A    精度:2%

9

抗感應電壓

Ua<10kV;Ub<30kV ;Uc<10kV;精度:2%

10

外型尺寸

550(L)×430(W)×530(H)

11

存儲器大小

200組  支持U盤數據存儲

12

    量

60Kg

附件

1

主機

1

2

附件箱

1

3

測試線黃綠紅帶夾子

1

4

地線

1

5

專用AC220V電源線

1

6

打印紙

1

7

說明書

1

8

出廠報告

1

9

合格證

1
