220KV變頻諧振交流耐壓裝置(電纜.變壓器.輸電線路.GIS等)
- 220KV串聯諧振交流耐壓裝置是對被測試品做承受過電壓預防交流試驗和交接交流試驗
- 參考標準：DL/T 849.6-2016，DL/T 474.4-2018
- 電源：采用220V及380V兩種
- 操作模式：全自動、半自動、手動
- 元器件：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
- 行業配套
產品簡介

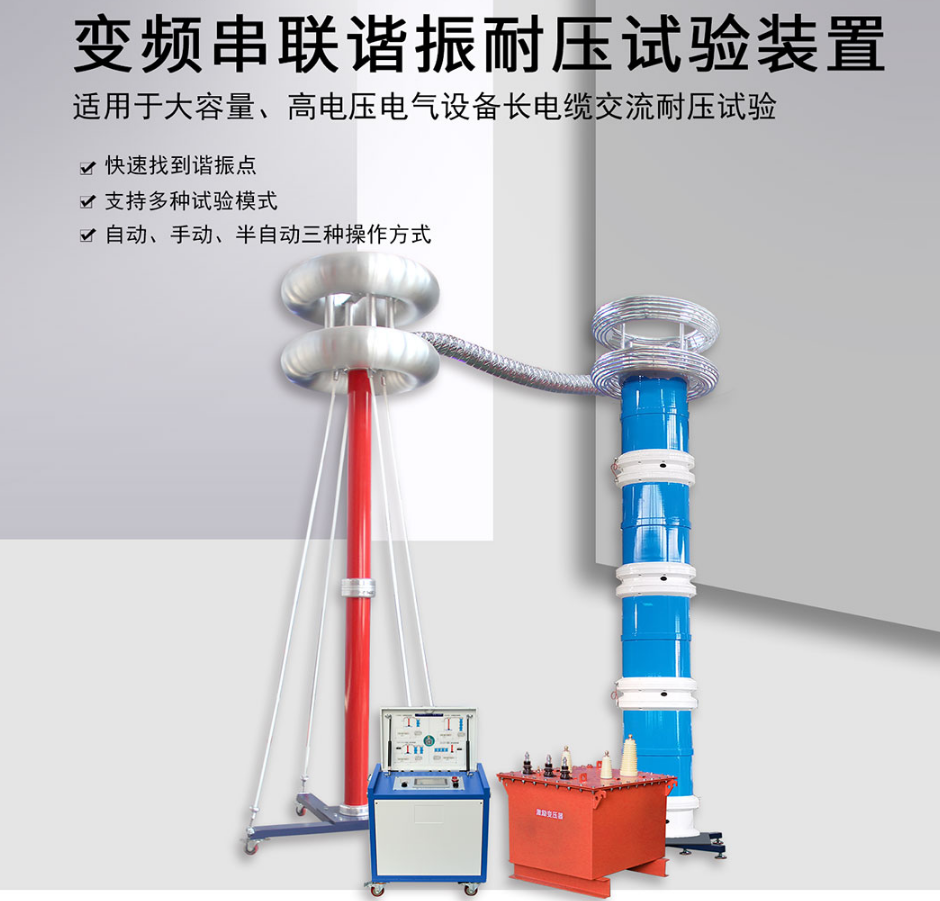

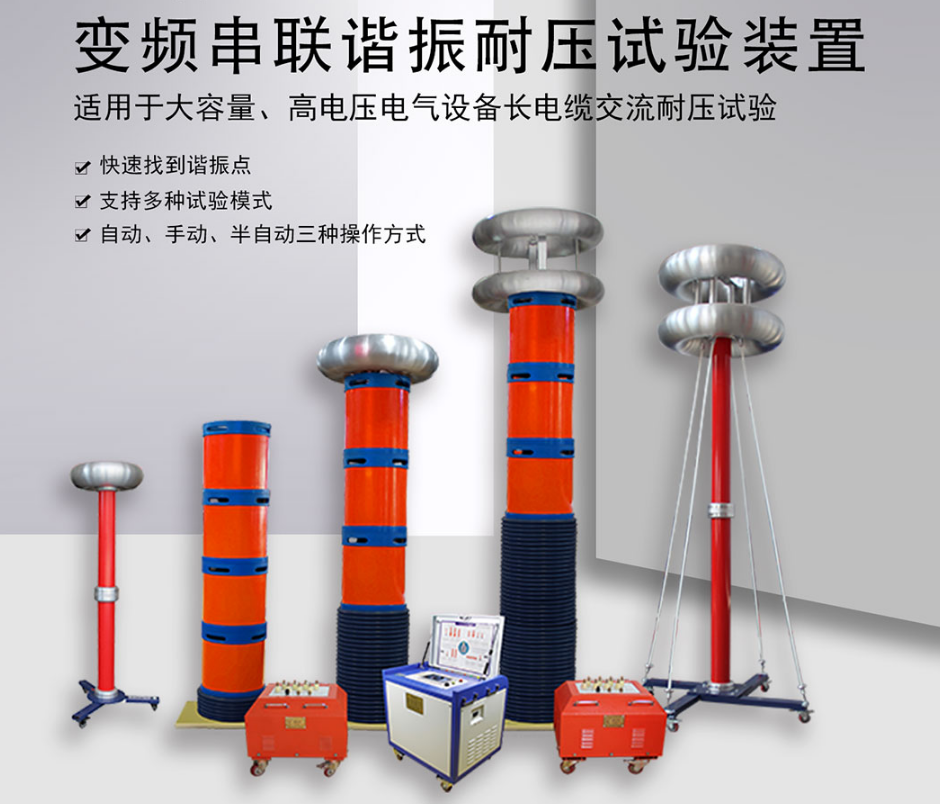

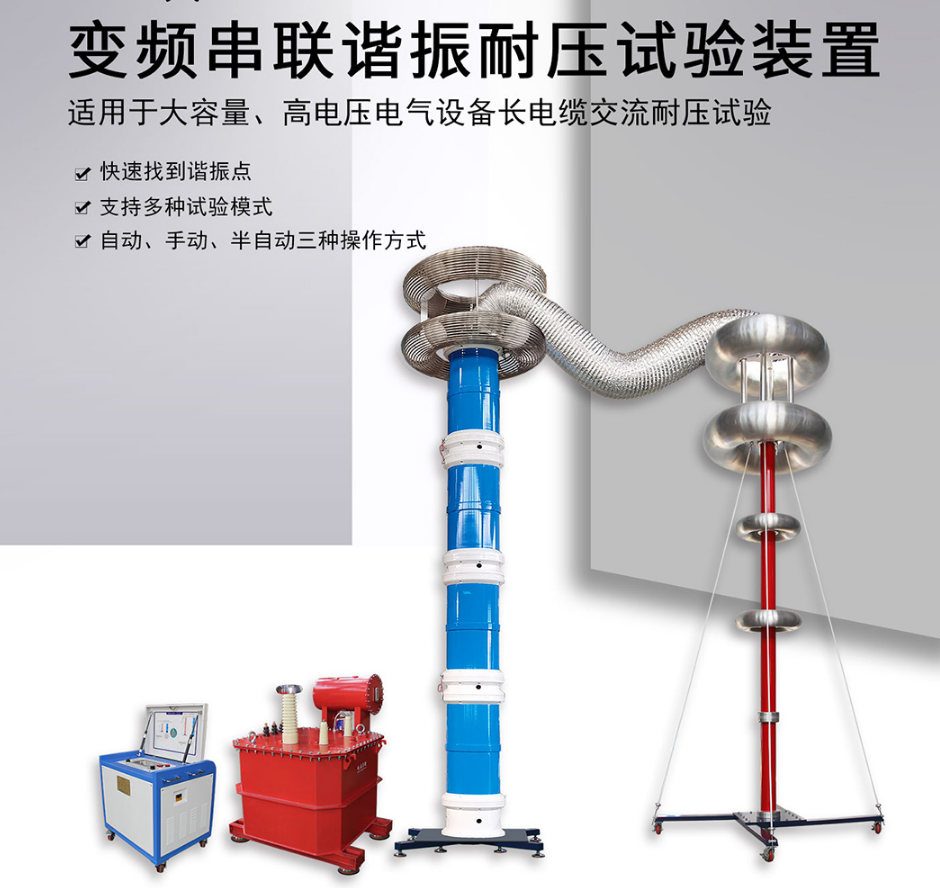

ZSBP-220kV變頻串聯諧振交流耐壓裝置可以做什么?
ZSBP-220kV變頻串聯諧振交流耐壓裝置適用于大容量，高電壓的電容性試品的交接和預防性試驗，主要針對220KV及以內的電力電纜、變壓器、斷路器/開關、開關柜、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統的交流耐壓試驗。

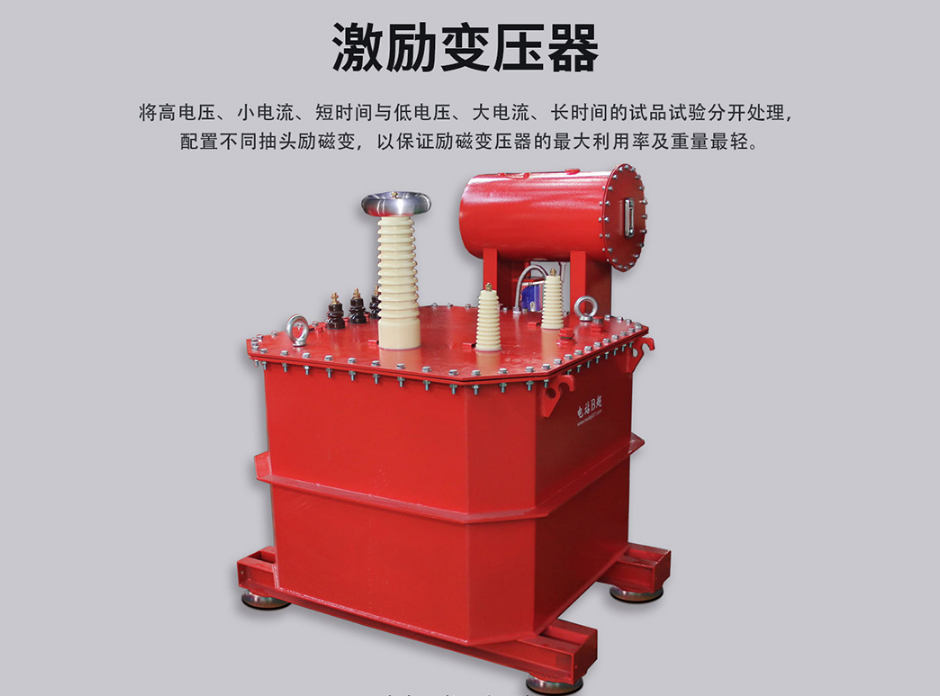

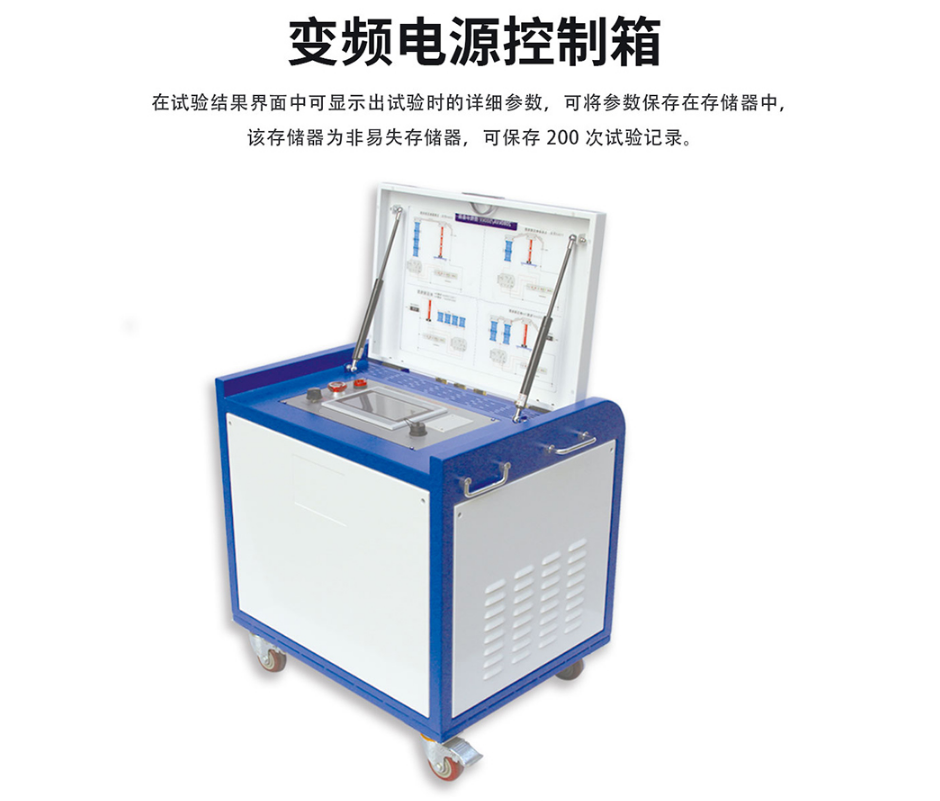

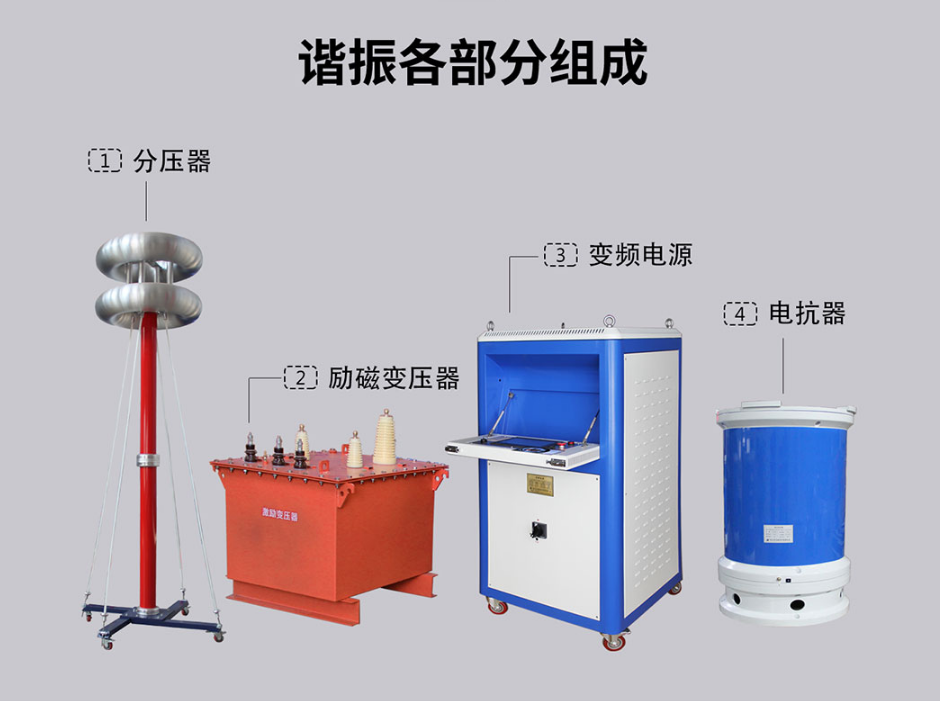

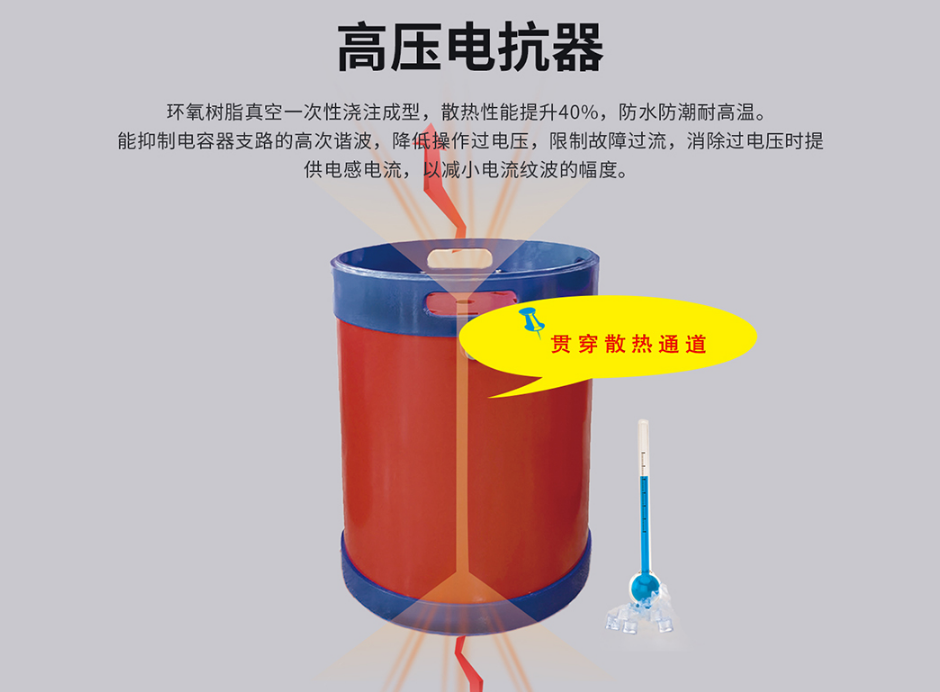

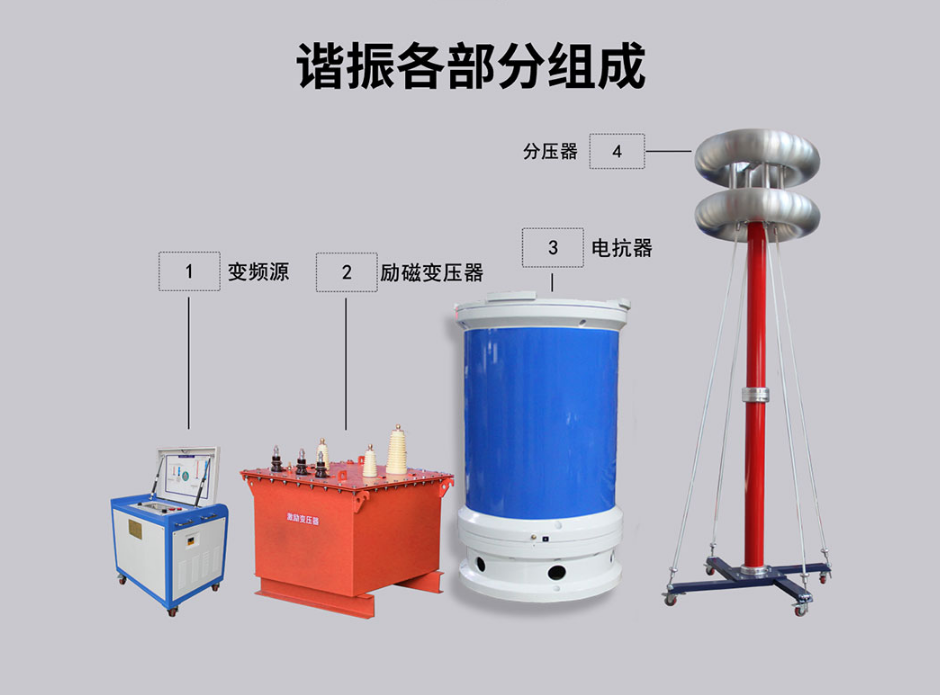

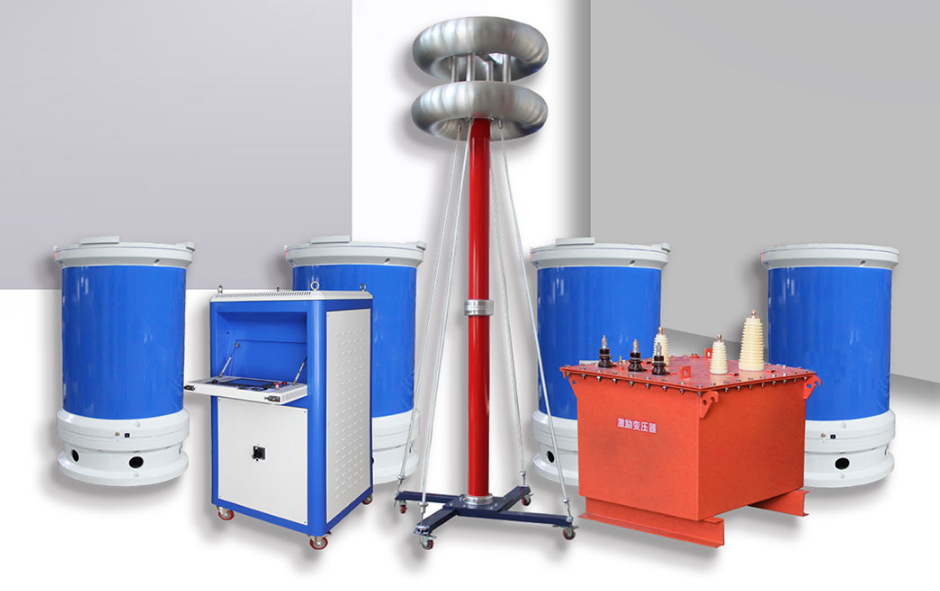

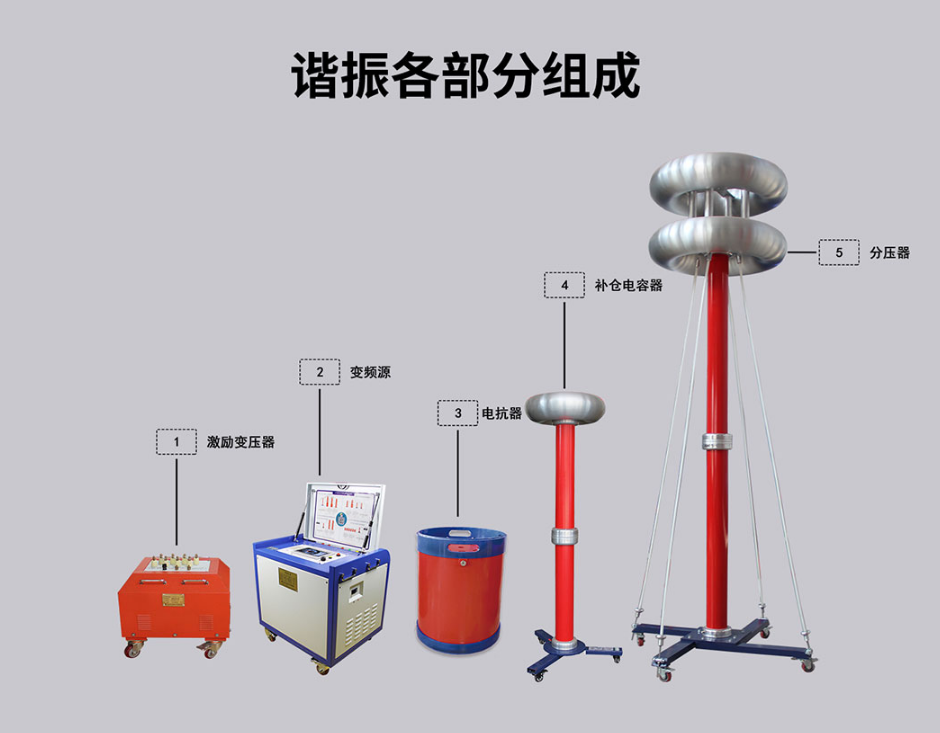

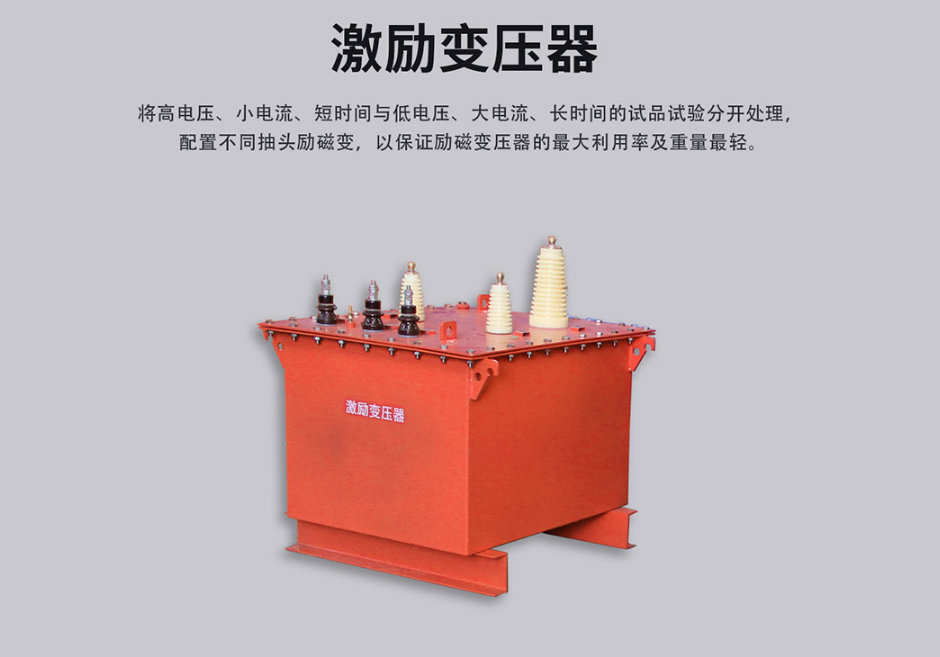

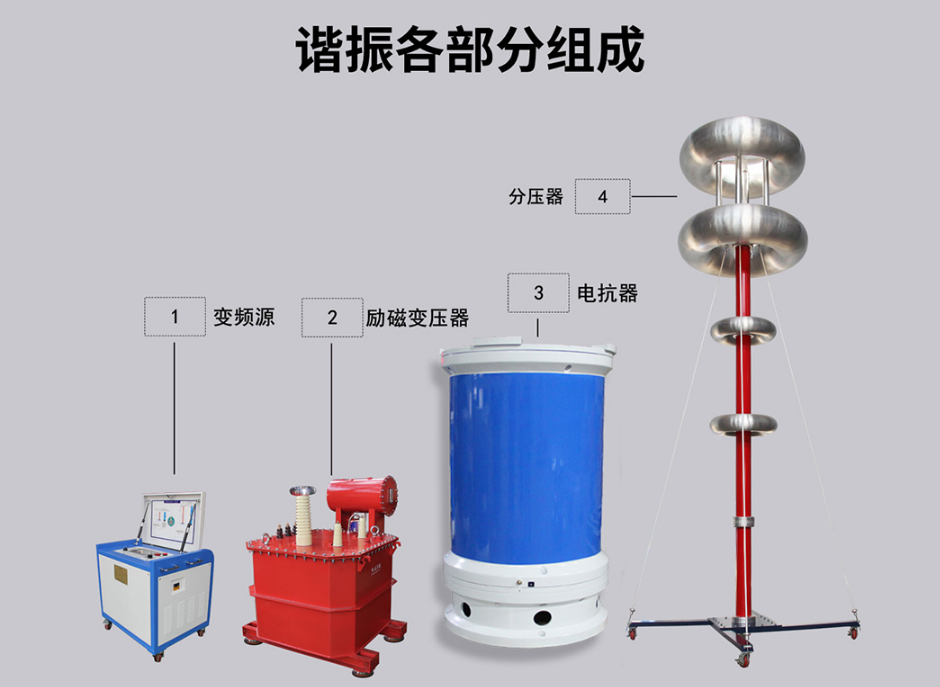

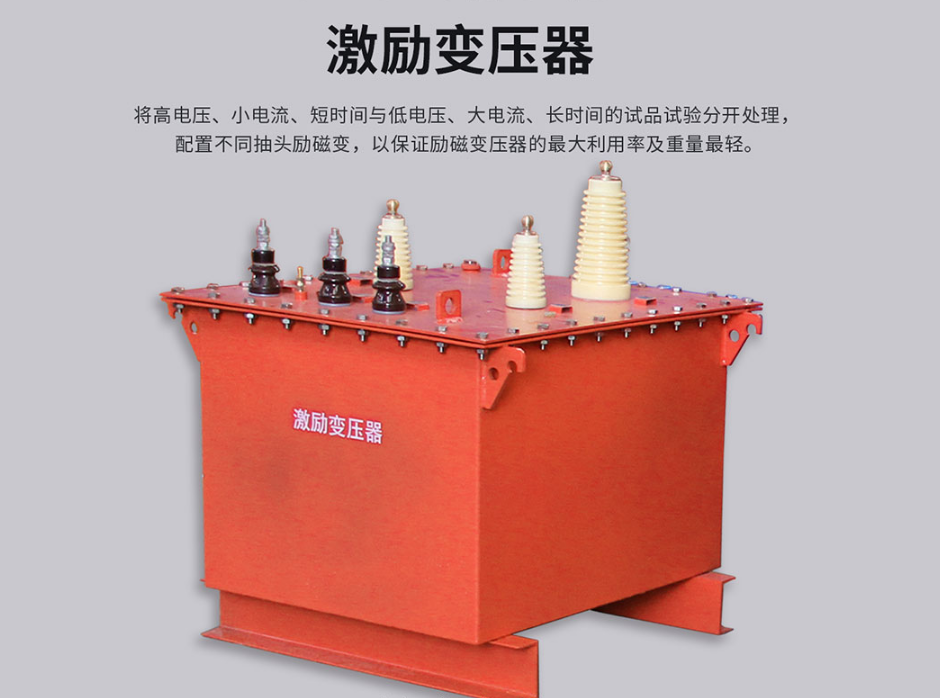

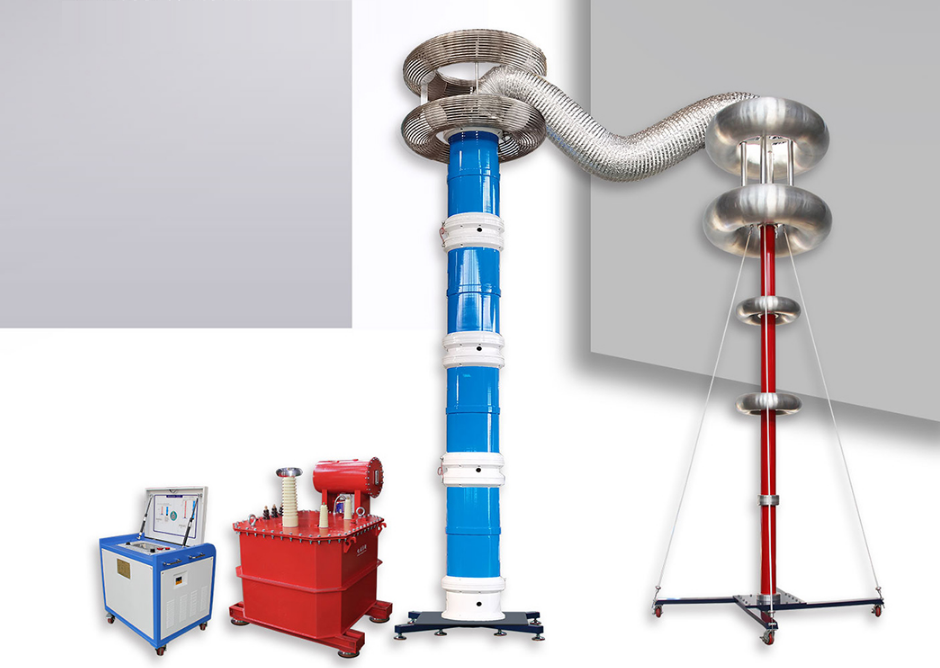

ZSBP-220kV變頻串聯諧振交流耐壓裝置組成部分：變頻電源主機、激勵變壓器、電抗器、電容分壓器、補償電容器、測試附件組成。
1·執行標準：DL/T849.6-2004《電力設備專用測試儀高壓諧振試驗裝置》；
2·作用：對被測試品做承受過電壓預防交流試驗和交接交流試驗；
3·可以完成交流被測試品：電力電纜、變壓器、斷路器/開關、開關柜、隔離開關、避雷器、電壓互感器、電流互感器、套管、支柱絕緣子、電抗器、母線、隔離開關、輸電線路、發電機、電動機、熔斷器、電容器、接觸器、配電箱、絕緣材質、變電站系統等各種被試品的預防交流試驗和交接交流耐壓試驗；
4·電源：采用220V及380V兩種；
5·操作模式：全自動、半自動、手動；
6·元器件（純進口）：功率器件：德國英飛凌，模塊：日本富士IGBT，芯片：英特爾等。
產品別稱
220KV交流耐壓串聯諧振裝置、變頻交流耐壓裝置、變頻串聯諧振試驗設備、電纜串聯諧振裝置、變頻串聯諧振設備
產品特征
1·ZSBP-220kV變頻串聯諧振交流耐壓裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析；
2·裝置具有多種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度；
3·工作模式為：全自動模式、半自動模式、手動模式；
4·存儲，存入的數據編號是數字，方便的幫助用戶識別和查找；

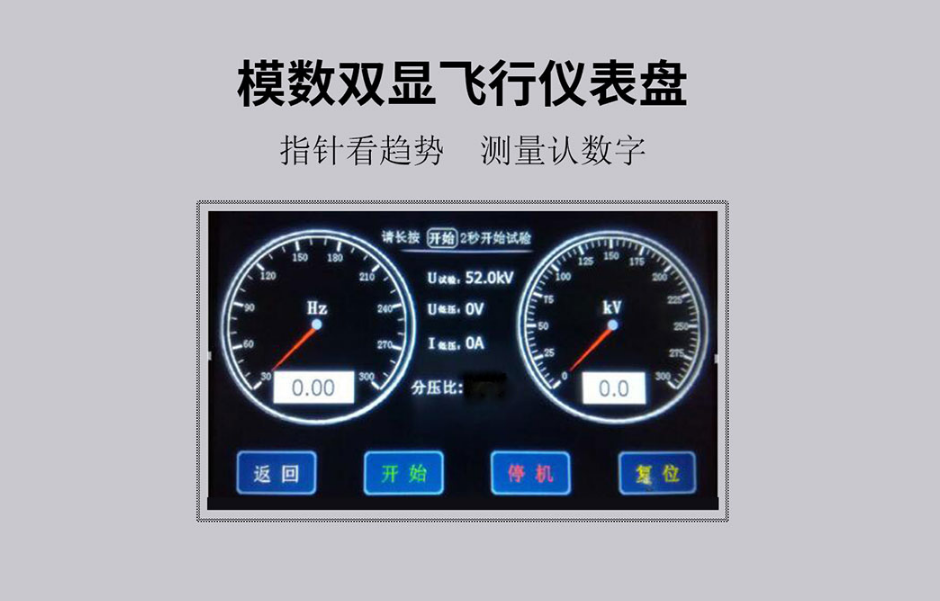

5·裝置自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示測頻和試驗頻率一致，方便使用者直觀了解是否找到諧振點；
6·采用了ARM平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化；
7·技術特點歸納：先進的數字、功率技術；功率器件全部采用的德國英飛凌，日本富士的IGBT智能模塊，芯片全部采用英特爾的原裝器件等；
8·波形為脈寬電壓調節的方波；
9·內部由ARM控制，操作功能得到優化,操作簡單；
10·自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz；

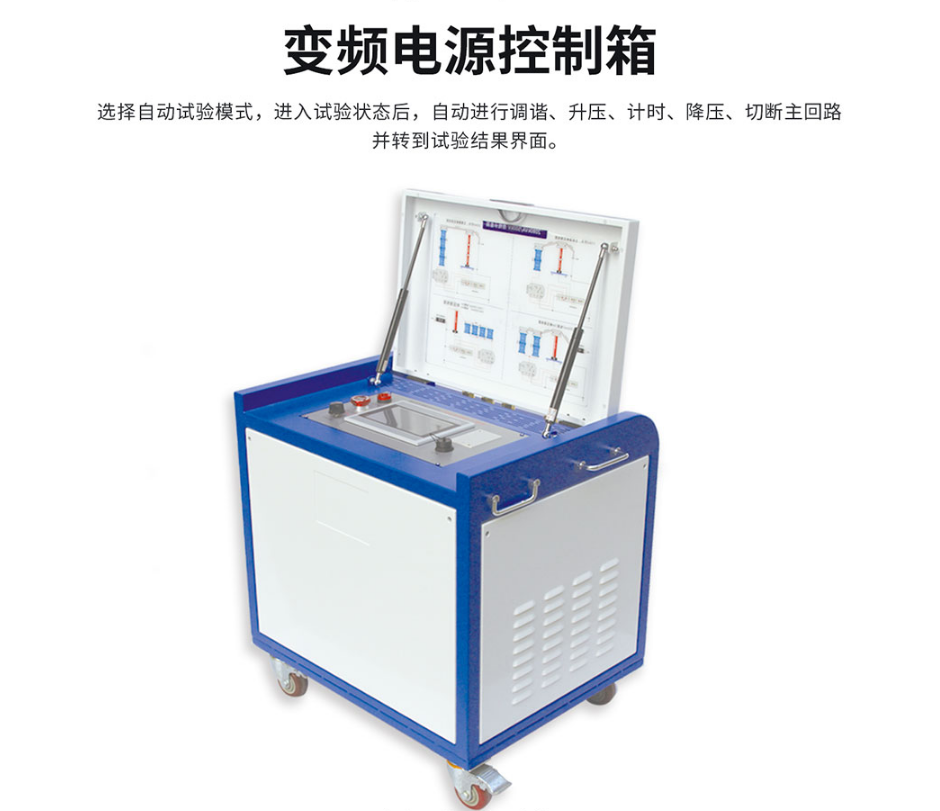

11·自動試驗，用戶可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程；
12·耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示用戶電壓異常波動，由用戶根據試驗情況進行操作；
13·實時顯示試驗狀態，用戶可根據試驗狀態進行相應操作；
14·強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全；
15·試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打??；
16·數據查詢功能,根據試驗日期查詢以往的試驗數據。
參數
ZSBP-220kV變頻串聯諧振交流耐壓裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。
采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在小重量下確保儀器穩定和安全。
1·輸入電壓：220V及380V±10%·頻率：45/65Hz
2·輸出電壓：0～1000kV
3·額定試驗容量0～5000kVA
4·輸出波形：正弦波
5·頻率調節范圍：20-300Hz
6·頻率分辨率：0.01Hz
7·頻率穩定度：0.1%
8·頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
9·電壓分辨率：0.1kV
10·電壓測量精度：1.5%
11·電壓步進值： 1%，0.5%，0.1%，0.01%
12·運行連續工作時間：60分鐘
如何選擇合適的220KV串聯諧振交流耐壓裝置？
為了選對規格，請提供以下技術參數
1·電力變壓器：電壓等級，大容量，試驗性質（中性點耐壓或全絕緣耐壓）單相對地電容量；
2·電力電纜：電壓等級，大長度，截面積；
3·發電機、電動機：電壓等級（出口電壓或稱工作電壓），試驗電壓（耐壓值）單相對地電容量范圍（如0.2-0.55uF等）；
4·開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級（或稱工作電壓）；試驗電壓（耐壓值）；
5·CVT效驗：電壓等級或稱工作電壓，試驗電壓（耐壓值）電容量范圍（如0.005-0.02uF）。
串聯諧振交流耐壓裝置：就是做耐壓試驗的設備，它是為了滿足大容量的被試品要求，而研發的設備。它是一套組合設備，為了耐壓試驗能順利準確地進行，更為了提高產品性價比，針對不同被試品，串聯諧振裝置的組件是不同的。所以，請務必準確選型，您可撥打熱線電話027-83621138，技術部為您量身制定選型方案。
合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
服務理念
湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨，并嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制，將銷售服務工作納入企業管理范疇，堅持常抓不懈；
主動服務
公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商，是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知，幫助客戶降低成本、提高效率。滿足客戶的服務期望，不斷引導、開發和創造客戶消費需求；
差異化服務
公司細分供電系統、發電系統、用電單位和科研院所等，精心設計針對性營銷服務方案，打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針，完善服務系統，加強售前、售中、售后服務，對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決，使用戶感到極大方便；
高效服務
高效的服務為公司迎來效益，同時我們以服務促發展，以客戶為中心的服務體系，建立健全營銷渠道，優化服務流程，改善支撐手段，贏得了廣大客戶的信任，產品和服務贏得至高市場榮譽；
優質服務
公司推崇5S服務理念，引領服務先進理念，以親和、細致的服務感動客戶，尊重客戶，理解客戶，持續提供超越客戶期望的產品與服務，竭盡所能誠信天下，做客戶們永遠的伙伴。
服務流程
我們嚴格執行《售后服務承諾書》，我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標，制定了規范管理制度，嚴格過程控制，保證產品質量，達到顧客滿意的質量方針，堅持"用戶第一"的原則，構建良好的銷售服務體系，為客戶提供優質的售前、售中及售后服務!
1. 尊敬的的用戶，不論您有何種需求：只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做；
2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答；
3. 了解您的訴求，建立產品服務記錄，并與您協商確定售后服務方式；
4. 如有需要，我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場；
5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟；
6. 工程師將現場指導您完成整個試驗過程，并對您提出的技術問題給予專業的解答；
7. 工程師還會為您購買的武漢中試產品進行全面檢測，如有故障，將一并解決；
8. 服務完成后請您對我們的服務提出寶貴的意見或建議，服務信息將同步到售后服務中心；
9. 售后服務中心將積極跟進服務進度，并定期跟蹤回訪。
售后服務承諾書
一、售前服務承諾
1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題；
2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出，并爭取您能在兩日內收到；
3. 提供合理報價。在2小時之內為您提供合理報價；
4. 提供考察接待。隨時接待您的考察，并盡力為您的考察工作提供各種便利條件。
二、售中服務承諾
1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議；
2. 自覺遵守合同法的規定，確保合同及技術協議順利履行；
3. 竭力按時按量為您提供優質產品，并采用最優運輸方式，確保您收到貨物完好無缺；
4. 積極與使用人員溝通，尊重用戶安排，為用戶提供周到的技術支持；
5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務；
6. 無論合同大小，所有客戶在價格及服務方面都是公平的。
三、售后限時服務承諾
1. 我們將按照客戶的要求提供相關的技術培訓和技術資料；
2. 產品有質量問題，三年免費保修，終生維護，有合同約定的按合同約定；
3. 我們保證在15分鐘內進行電話指導，由您自行排除設備的簡單故障；
4. 對于10公斤以下的儀器，在兩日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；
5. 對于10公斤以上的儀器，在三日內排除故障或提供新的設備供您暫時使用，直到損壞設備修好為止；
6. 我們對所銷售的設備3年免費維護，終生維修，長期提供備品備件，軟件免費升級，有合同約定的除外。
服務相關說明
1. 我公司愿為用戶提供各種技術咨詢，當好參謀，并提供有關技術資料，如產品樣本、圖片、產品說明書；
2. 對于用戶來電、來函及來人詢價訪問，我公司將熱情接待，及時給予答復；
3. 我公司配有送貨專車，對于客戶確定合作之后，我們會選擇合理的物流送貨方式將產品安全送達規定地點；
4. 產品在運送過程中，如果由于運輸原因，致使產品損壞，我公司將與用戶協商解決辦法，直到達到用戶滿意為止；
5. 產品在貨物送達時，經驗貨如果發現有漏貨、錯貨或短貨等數量上問題，在接到通知后，將立即派人到現場進行服務和處理；
6. 在用戶使用過程中，如果發現由于我公司方面的責任引起的產品質量問題，我公司在接到通知后，保證在1小時內作出答復；對需要派工程師處理的，保證立即指派技術人員到達現場排除問題，不需要到現場服務的，一定當好參謀，為用戶提供最佳處理方案；
7、我公司派人到用戶現場服務的，應與用戶電話商定到達日期，假如由于某種客觀原因，不能如期到達，必須事前通知用戶，并說明原因或采取相應措施，保證用戶不受損失或把損失降到最低程度。
合作：國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
點擊下載
|
220kv電力預防性試驗設備 | 精準 |
||||
|
類別 |
測試項目 |
型號名稱 |
數量 |
品牌 |
|
變壓器 |
絕緣電阻測量 |
ZSDMH-5000V絕緣電阻測試儀 |
1套 |
中試控股 |
|
介質損耗測量 |
ZSDX-8000R高壓介質損耗測試裝置 |
1套 |
中試控股 |
|
|
耐壓測試測量 |
ZSBP-2000KVA/500KV變頻串聯諧振試驗裝置 |
1套 |
中試控股 |
|
|
變壓器繞組電阻測量 |
ZSBZC-50A變壓器直流電阻測試儀 |
1套 |
中試控股 |
|
|
變壓器變比及電壓互感器測量 |
ZSBC-VI變壓器變比測試儀 |
1套 |
中試控股 |
|
|
有載分接開關測量 |
ZSKC-5000變壓器有載開關測試儀 |
1套 |
中試控股 |
|
|
短路阻抗和負載損耗.空載電流和損耗.容量測量 |
ZSRS-8000變壓器容量空負載損耗測試儀 |
1套 |
中試控股 |
|
|
絕緣油耐壓測量 |
ZSJY-80KV絕緣油介電強度測試儀 |
1套 |
中試控股 |
|
|
變壓器繞組變形測量 |
ZSBR-8500變壓器繞組變形測試儀 |
1套 |
中試控股 |
|
|
局放測量 |
ZSJF-9900局部放電綜合試驗儀 |
1套 |
中試控股 |
|
|
油微水測量 |
ZSWS-9000變壓器油水份測試儀 |
1套 |
中試控股 |
|
|
發電機 |
發電機絕緣測量 |
ZSKD-2678B水內冷發電機絕緣測試儀 |
1套 |
中試控股 |
|
發電機轉子測量 |
ZSFZ-9600發電機轉子交流阻抗測試儀 |
1套 |
中試控股 |
|
|
發電機工頻耐壓測量 |
ZSBP-2000KVA/500KV變頻串聯諧振試驗裝置 |
1套 |
中試控股 |
|
|
開關 |
開關及GIS控制設備回路電阻測量 |
ZSHL-200P回路電阻測試儀 |
1套 |
中試控股 |
|
斷路器SF6開關機械特性 |
ZSGK-7000高壓開關動特性測試儀 |
1套 |
中試控股 |
|
|
開關真空度測量 |
ZSZK-5000真空開關真空度測試儀 |
1套 |
中試控股 |
|
|
互感器 |
特性測試 |
ZSCPT-120P變頻式互感器綜合特性測試儀 |
1套 |
中試控股 |
|
感應耐壓 |
ZSDBF-30KVA多倍頻感應耐壓裝置 |
1套 |
中試控股 |
|
|
互感器校驗 |
ZSCT-9300電流互感器現場測試儀 |
1套 |
中試控股 |
|
|
避雷器 |
避雷器直參考電壓及泄露電流試驗 |
ZSZGF-400KV/3mA直流高壓發生器 |
1套 |
中試控股 |
|
氧化鋅帶電或停電測量 |
ZSBD-9500無線氧化鋅避雷器帶電測試儀 |
1套 |
中試控股 |
|
|
地網 |
接地電阻測量 |
ZSDET-2500接地電阻測試儀 |
1套 |
中試控股 |
|
變壓器中心點接地系統 |
ZSDT-10A接地引下線導通測試儀 |
1套 |
中試控股 |
|
|
接地裝置的工頻特性參數 |
ZSDW-5A大地網接地電阻測試儀 |
1套 |
中試控股 |
|
|
電纜 |
故障測試 |
ZSDLY-9500A多次脈沖電纜故障測試儀 |
1套 |
中試控股 |
|
耐壓測試 |
ZSBP-560KVA/270KV變頻串聯諧振試驗裝置 |
1套 |
中試控股 |
|
|
GIS |
氣體檢漏 |
ZSLF-V SF6氣體定量檢漏儀 |
1套 |
中試控股 |
|
露點測量 |
ZSLD-2000SF6氣體微水測試儀 |
1套 |
中試控股 |
|
|
油化 |
油介損 |
ZSYJS-6700絕緣油介質損耗及電阻率測試儀 |
1套 |
中試控股 |
|
油閉閃 |
ZSBS-501閉口閃點測試儀 |
1套 |
中試控股 |
|
|
油開閃 |
ZSKS-601開口閃點測定儀 |
1套 |
中試控股 |
|
|
油微水測量 |
ZSWS-9000變壓器油水份測試儀 |
1套 |
中試控股 |
|
|
油色譜分析 |
ZSSP-9900變壓器油氣相色譜儀 |
1套 |
中試控股 |
|
|
其它 |
升流試驗 |
ZSDDG-1000A大電流發生器 |
1套 |
中試控股 |
|
綜合保護 |
ZSJB-1200B微機繼電保護測試儀 |
1套 |
中試控股 |
|
|
電容電感 |
ZSRG-3000三相電容電感測試儀 |
1套 |
中試控股 |
|
|
直流系統蓄電池測量 |
ZSFJ-220V/50A蓄電池放電監測儀 |
1套 |
中試控股 |
|
|
直流系統蓄電池測量 |
ZSKH-1630蓄電池單體活化儀 |
1套 |
中試控股 |
|
|
直流系統蓄電池測量 |
ZSBT-8850蓄電池內阻測試儀 |
1套 |
中試控股 |
|
|
核相序 |
ZSTAG-9500無線高壓核相器 |
1套 |
中試控股 |
|
