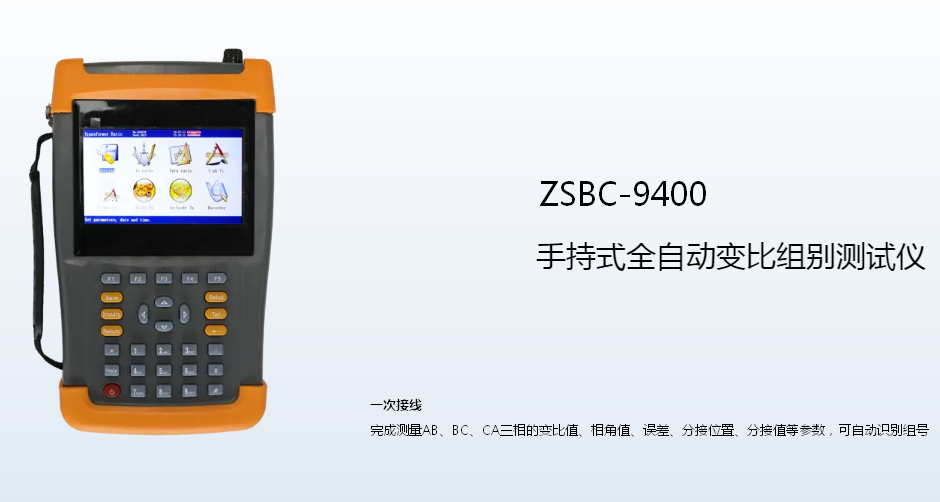

ZSBC-9400 手持式變壓器變比測試儀


  • 測量大中小型變壓器高低壓繞組的匝數比,單相或三相自動測試
  • 參考標準:DL/T 963-2005
    • 充滿電可測1000臺 · 盲測 · 相角 · 六角圖顯示 · 一次分接測試等
    • 一次完成測量AB、BC、CA三相的變比值、誤差、分接位置、分接值等參數
    • 精度:0.1%(0.8-10000)

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載
  • 行業配套

產品簡介


1·根據IEC及國家有關標準規定,在電力變壓器生產 、用戶交接和檢修試驗過程中,變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量,防止變壓器匝間短路,開路,連接錯誤,調壓開關內部故障或接觸故障。

2·我公司自主開發、研制生產的多功能手持式全自動變比測試儀除具有完全根據用戶的現場使用要求,操作簡便,功能完備,數據穩定可靠的特點外還是國內到目前為止第一款可以進行盲測(不知道被測變壓器的任何銘牌參數的情況下準確測量變比值和組號,同時能準確測量相角)的手持式變比測試儀;

3·能適應各種大中小型變壓器變比測試的需要(包括Z型變、整流變、電爐變、非整點的移相變、牽引變、斯科特及逆斯科特變壓器),是到目前為止國內變比測試中技術先進,測試項目完善,測量參數全面的變比測試儀。

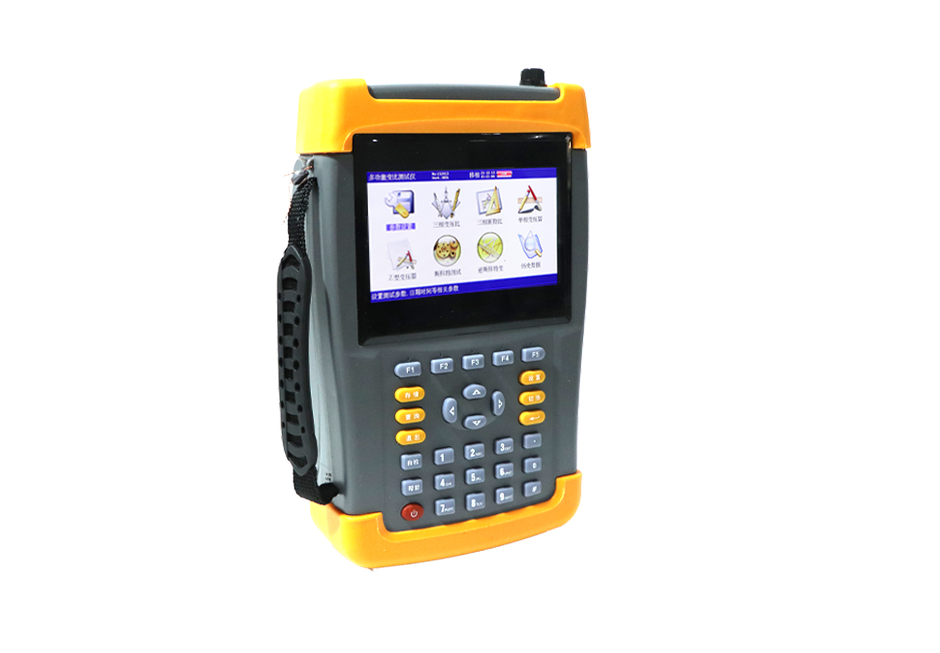

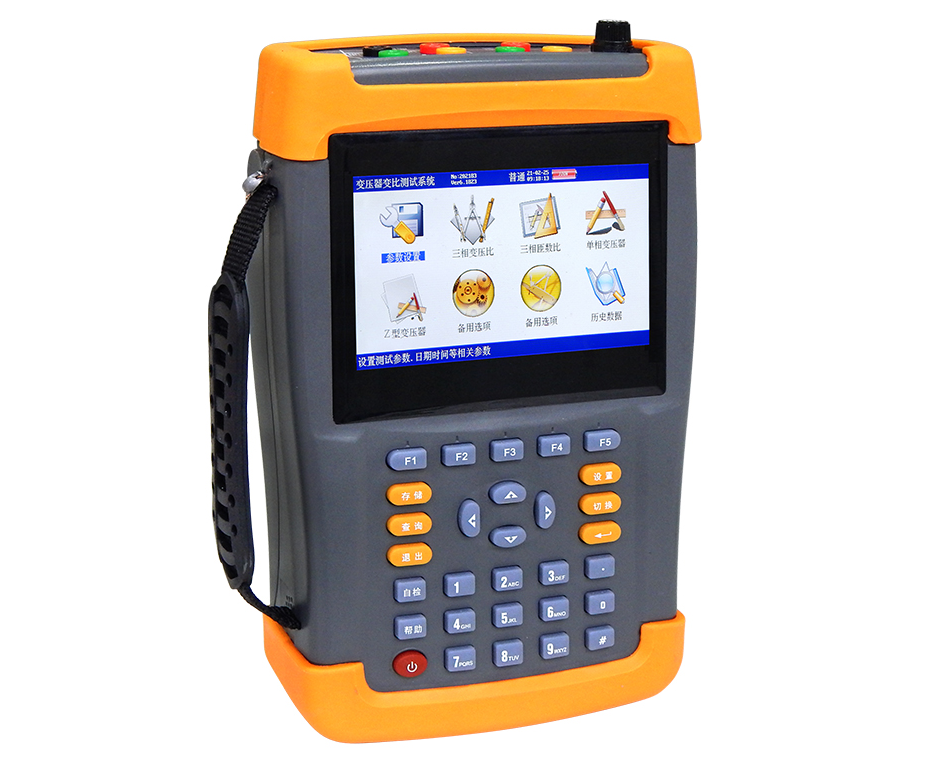

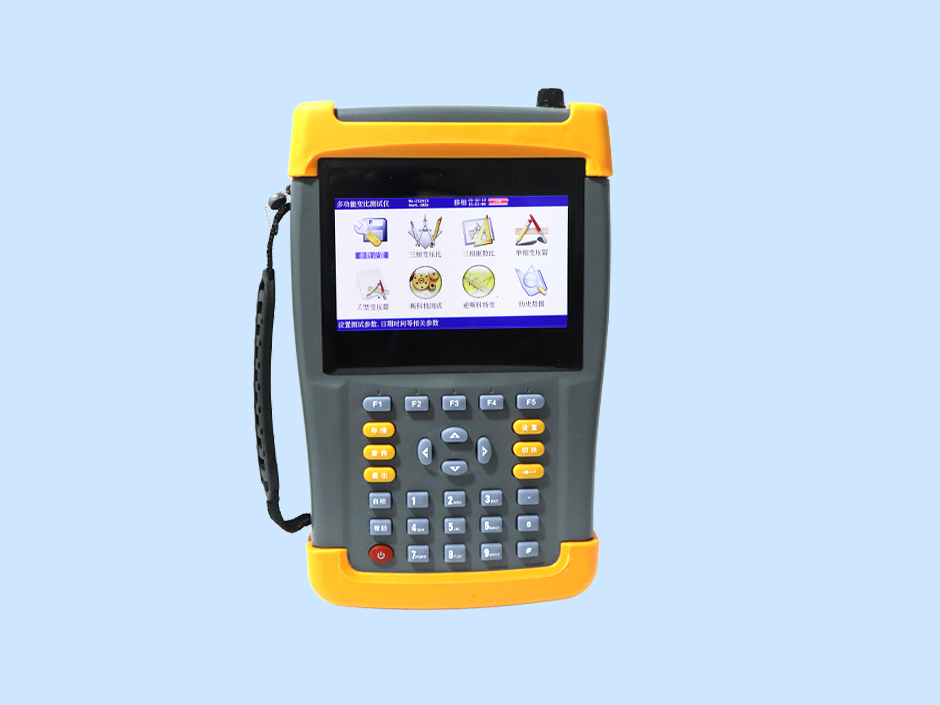

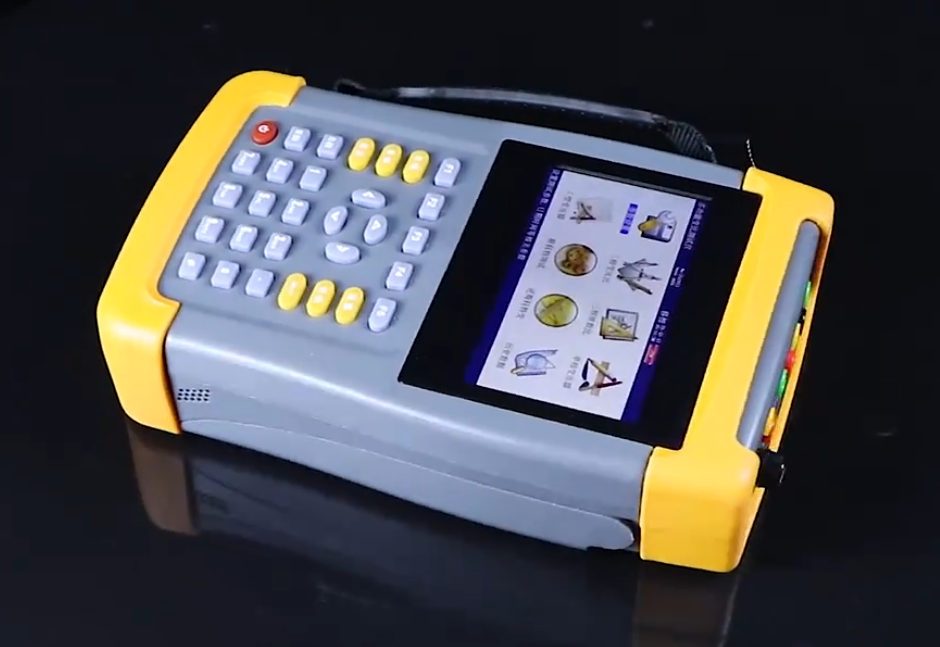

4·ZSBC-9400 手持式變壓器變比測試儀采用大屏幕真彩色液晶做為顯示器,全中文圖形化操作界面并配有漢字提示信息、多參量顯示的液晶顯示界面,人機對話界面友好,向量圖顯示及接線判斷為檢查電路的正確性提供了可靠的依據。

5·全觸摸式導電硅膠鍵盤操作方式,操作手感好,簡便易學。儀器內置大容量掉電不丟失數據存儲器,可將現場校驗數據保存下來,多可擴展存儲1000組現場校驗結果,可提供后臺微機管理軟件,通過U盤將結果轉存至計算機,生產報表、實現微機化管理。

6·儀器采用本公司獨立設計開模制造的工程塑料外殼,儀表外形美觀、實用,現場測試操作方便。

產品別稱

手持式變壓器變比測試儀、手持式變壓器變比全自動測試儀、手持變壓器變比測試儀、手持式變比測試儀、手持式變比儀、手持變比儀

產品特征

1、真正三相測試:單相電源輸入,內部數字合成三相標準正弦波信號源,通過高保真功率放大器,產生三相測試電源(失真度小于0.1%、對稱度優于0.05%)輸出,測試結果具有更好的等效性,不會出現組別誤判等現象。

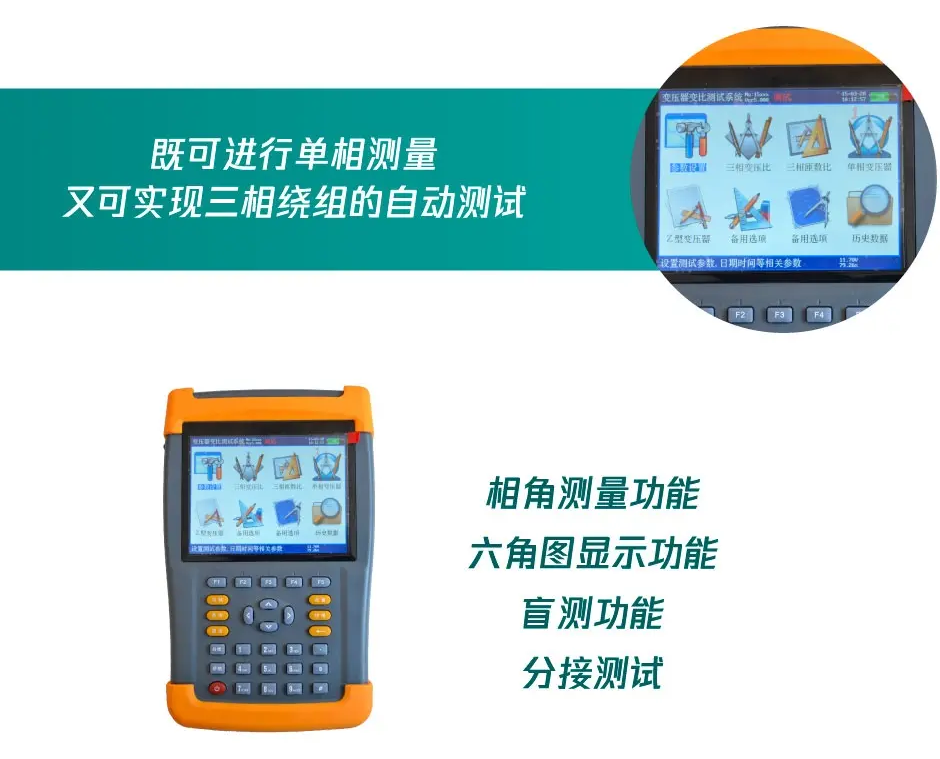

2、功能強大:既可進行單相測量,又可實現三相繞組的自動測試,單相、三相均可測量極性,一次完成測量ABBCCA三相的變比值、誤差、分接位置、分接值等參數,可自動識別組號(0-11等同于1-12)。

3、六角圖顯示功能:測試結果以數字和六角矢量圖顯示,直觀的看出變壓器連接組別情況。

4、盲測功能:無需選擇接線方式,無需選擇接線組別,測量Y/△、△/Y變壓器無需外部短接,可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量。

5、分接測試:能快速測量在各分接開關位置的變比及變比誤差,額定變比只需輸入一次,不必反復輸入就能計算出各分接位置的變比誤差。

6、同時具有匝數比測量和運行電壓變比測量兩種功能,運行變比能更真實的反映變壓器在實際運行的情況下,電壓變比的實際數值。

7、抗振性好:進口接插件的使用增強了抗振性能。

8、采用5寸高清真彩液晶屏,顯示數據效果和矢量圖效果直觀細膩。

9、本儀器所用的測試源是數字合成的標準正弦數字源,失真度小于0.1%,不受工作電源質量的影響。

10、攜帶方便:體積小,重量輕。

11、內部配備高容量鋰離子充電電池,現場無需任何電源即可完成測試工作,一次充滿可以連續進行500次以上的測量。

參數

1

變比測量范圍

0.8~10000

2

測量速度快

10秒內完成三相測試

3

高壓側電壓的測量精度

0.05%

4

低壓側電壓的測量精度

0.1%

5

變比分辨率

0.0001

6

變比測量精度

0.1%

7

工作電源

DC12.6V

8

外形尺寸

258×158×58

9

重量

1.8Kg

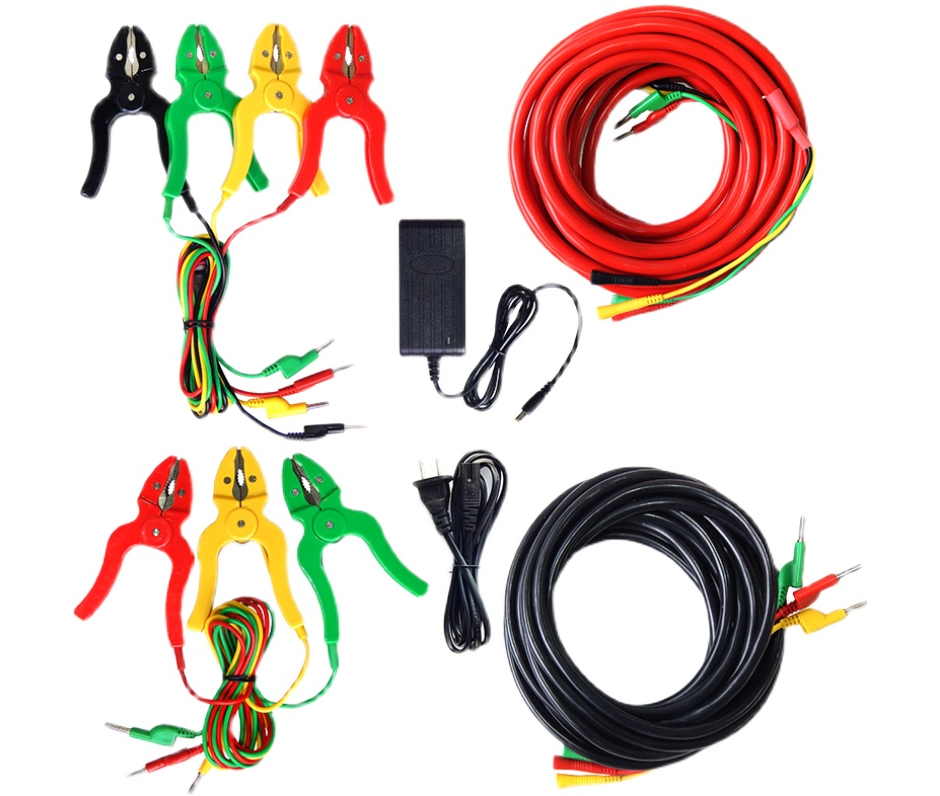

附件

1

主機

1臺

2

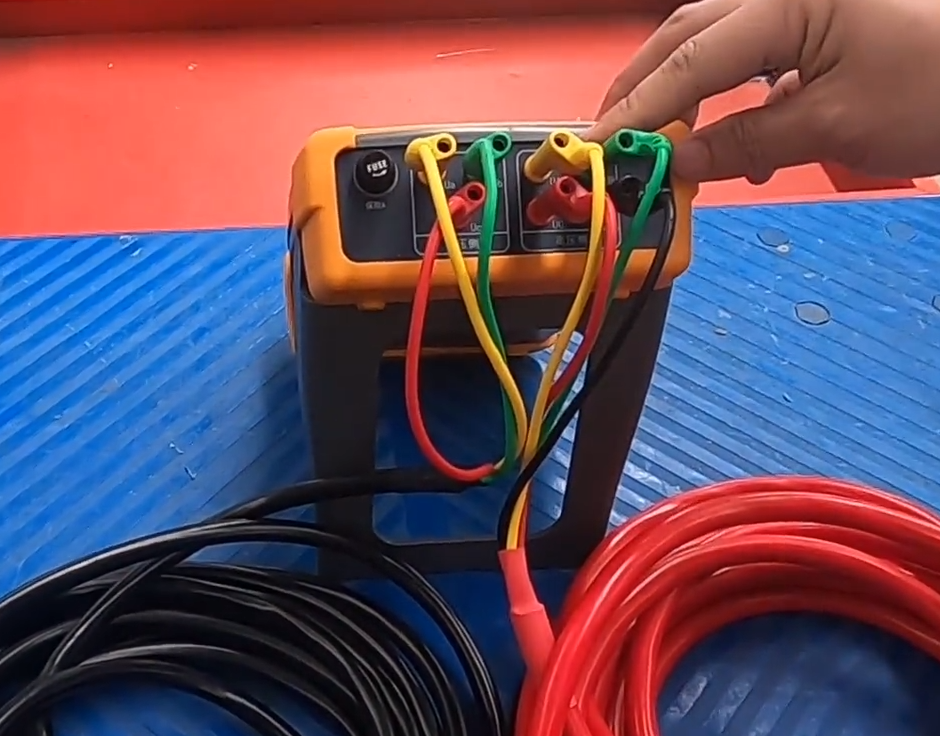

測試鉗(高壓側黃綠紅黑)

1

3

測試鉗(低壓側黃綠紅)

1

4

充電器

1個

5

8字電源線

1

6

保險管(1A)

3

7

包裝箱

1個

8

說明書

1

7

出廠報告

1

8

合格證

1


試驗?zāi)康暮鸵饬x

為了檢查變壓器變比與銘牌值是否相符,分接開關指示位置是否正確,以及三相變壓器變比的不平衡度,需要進行變壓器變比的測試,如果兩臺變壓器要并列運行,不僅要變比相同,還要保證連接組別相同。

變壓器變比組別含義

變壓器變比:變壓器應用時,需要知道變壓器的變比和額定電壓,這樣才能實際用于你所需要的電路回路中。比如:一臺一次額定電壓10千伏的變壓器,變比k25,二次輸出電壓就是400伏,能夠用于一般民用和工業系統;如果額定電壓同樣為10千伏,變比k3.33,二次輸出電壓為3000伏,一般用于大型水泵(額定電壓為300伏)的電源。

變壓器組別:三相變壓器的繞組連接方式,不同的連接方式適用與不同的系統需要和保護配置;不同的連接組別的三相變壓器,是不能并列運行的,如果不同組別的變壓器并列運行就會在兩臺變壓器之間產生環流燒損變壓器。

變壓器變比計算

變比包括變壓器變比、電壓互感器變比和電流互感器變比,是變壓器或電壓互感器一次繞組與二次繞組之間的電壓比或電流互感器一次繞組與二次繞組之間的電流比。

變壓器原繞組和變壓器副繞組中的感應電勢,與繞組的匝數成正比。

原繞組輸入電壓與副繞組輸出電壓之比,等于它們的匝數比,比值K稱為變比系數。

例:變壓器的變比110kV11kV=10
