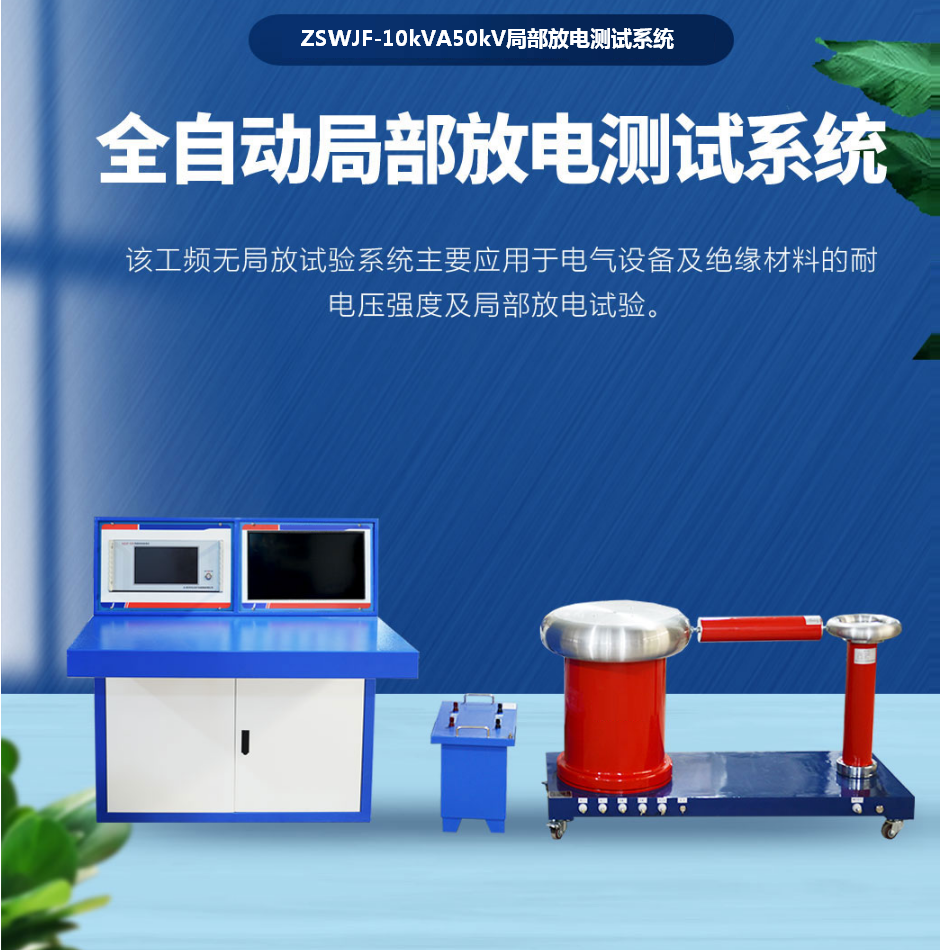

ZSWJF-10kVA/50kV局部放電測試系統

品牌:中試控股

ZSWJF-10kVA/50kV局部放電測試系統

概述

適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。

是我司研發的新型數字式局部放電檢測儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。

特點

1

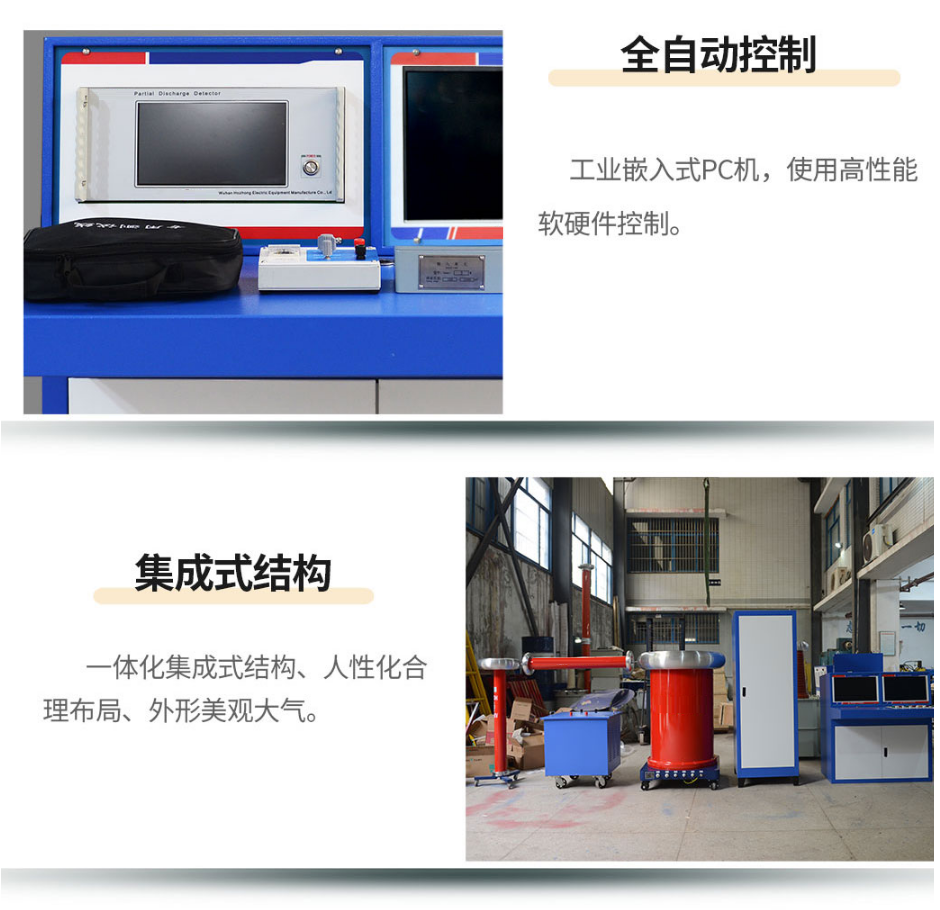

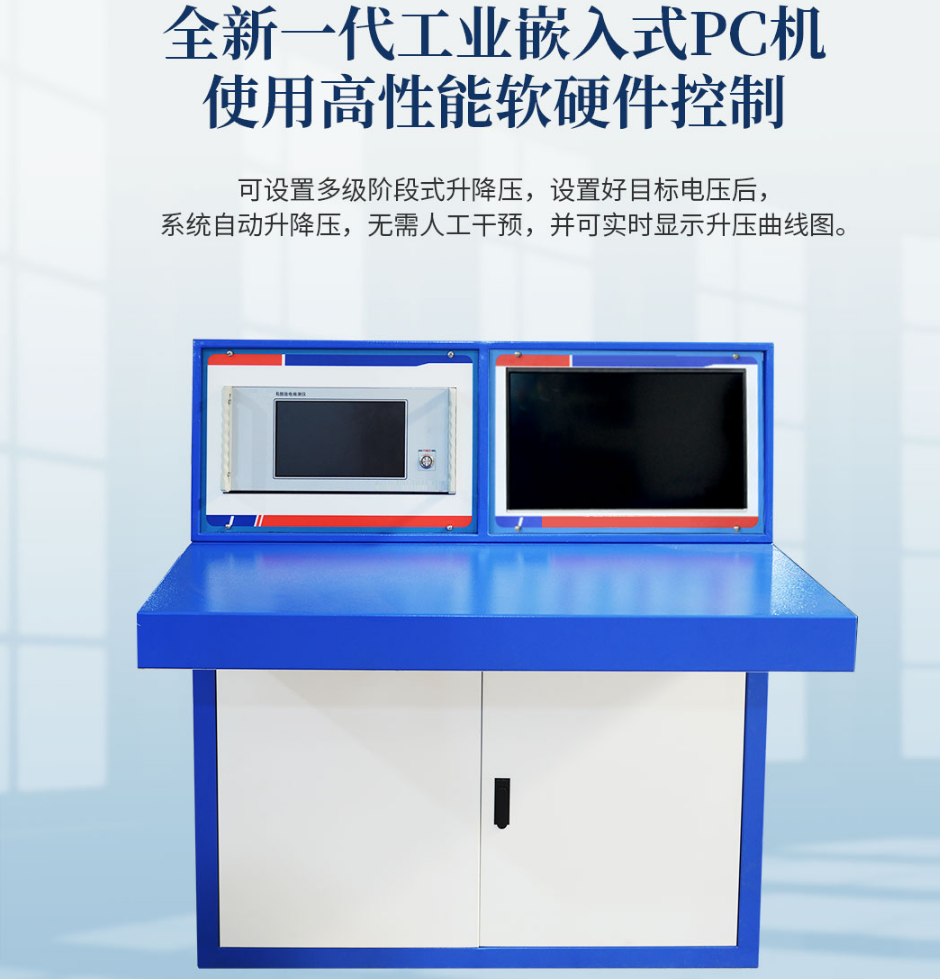

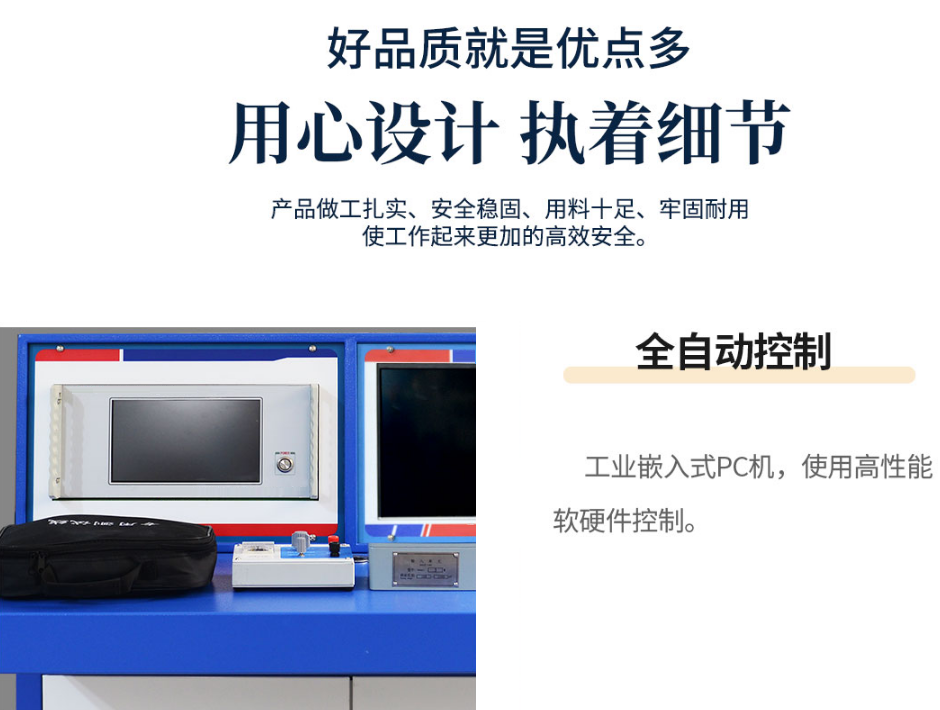

全新一代工業嵌入式PC機，使用高性能軟硬件控制

2

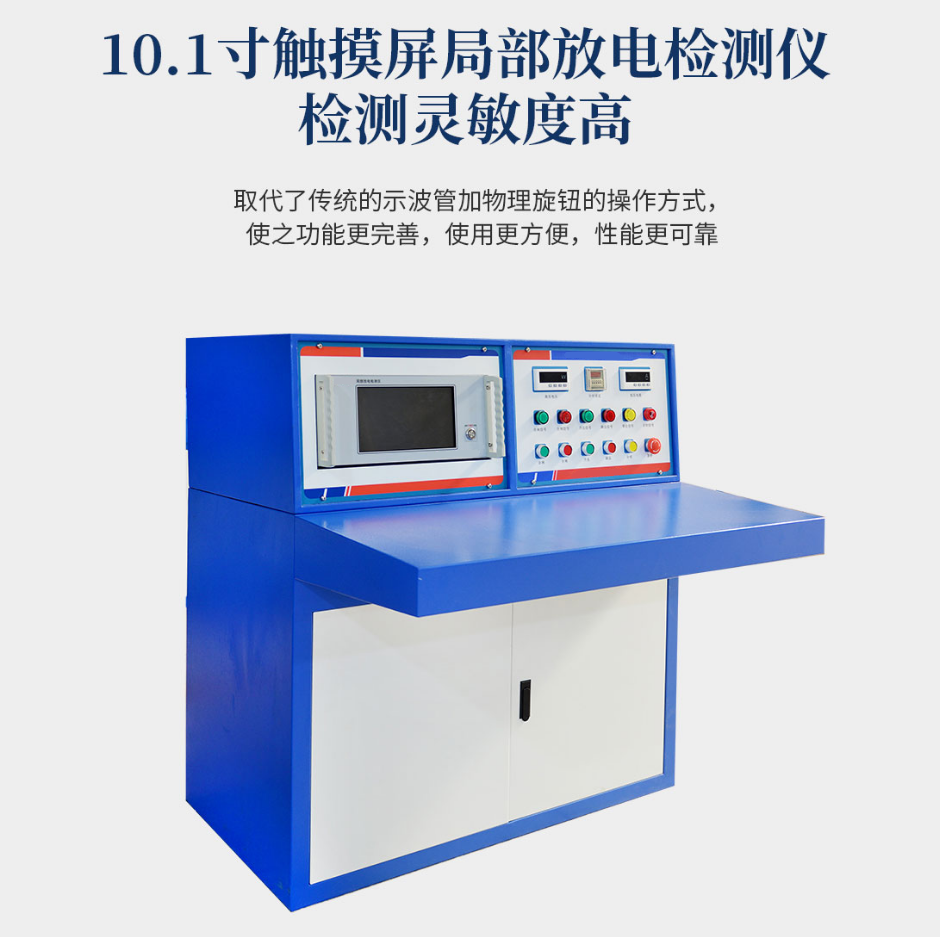

采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾

4

全中文界面，操作簡單明了，適用面廣

5

本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀

6

所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看

7

本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零

8

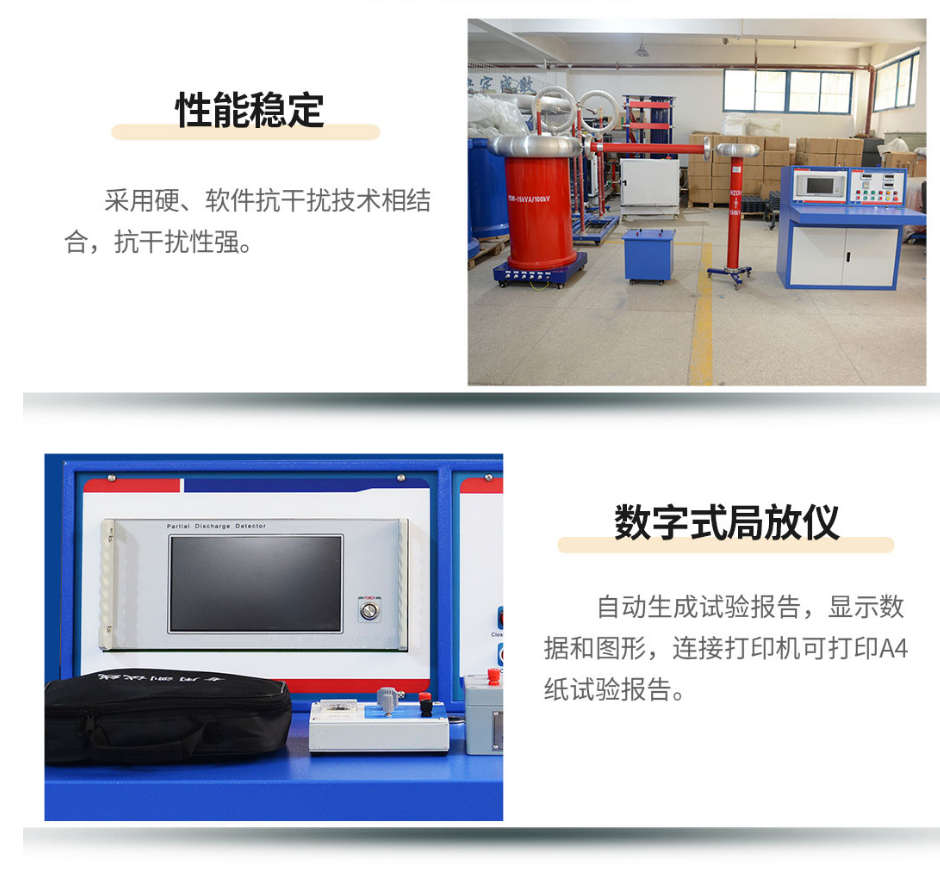

采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強

9

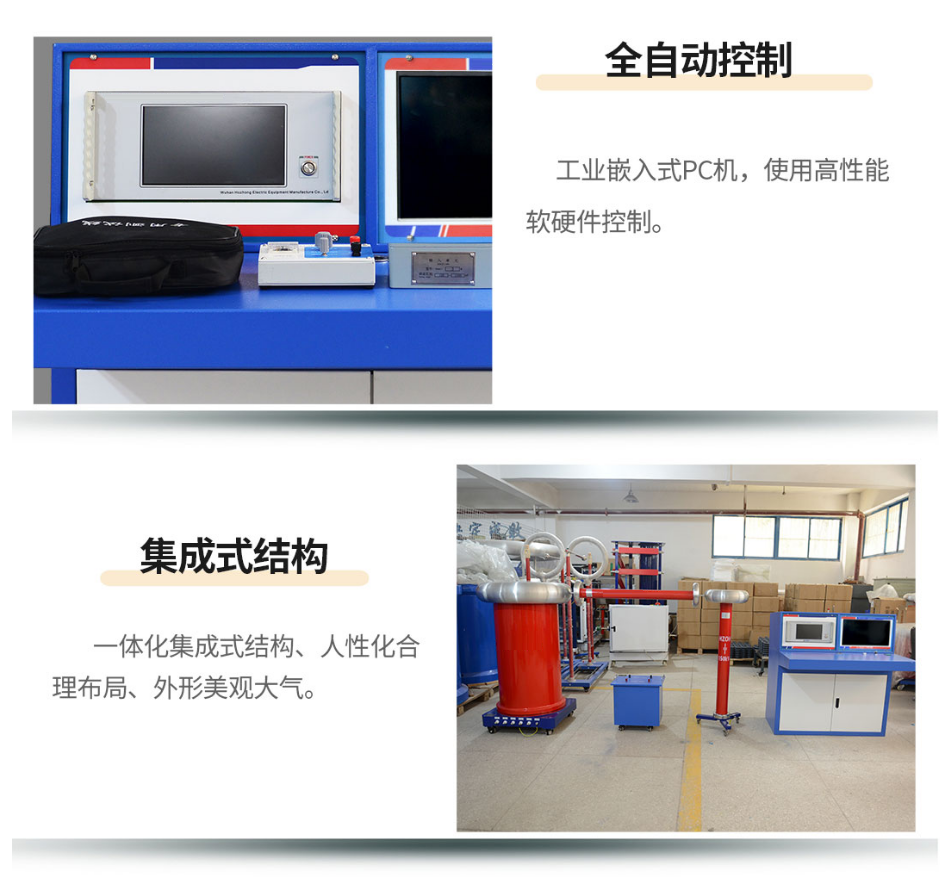

一體化集成式結構、人性化合理布局、外形美觀大氣

10

可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖

11

六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護

12

自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙試驗報告

參數

1

額定功率：10kVA

2

輸入電壓：220V，50Hz

3

輸出電壓：0～50kV可調

4

電壓精度：0.5%

5

電流精度：0.5%

6

輸出電壓頻率：50Hz

7

控制方式：全自動計算機控制

8

相數：單相

9

短路阻抗：≤5%

10

空載電流：≤10%

11

系統噪聲水平：≤65dB

12

在額定電壓下局部放電量≤5pC

ZSWJF-10kVA/100kV局部放電測試系統

品牌:中試控股

ZSWJF-10kVA/100kV局部放電測試系統

概述

適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。

廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

特點

1

全新一代工業嵌入式PC機，使用高性能軟硬件控制

2

采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾

4

全中文界面，操作簡單明了，適用面廣

5

本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀

6

所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看

7

本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零

8

采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強

9

一體化集成式結構、人性化合理布局、外形美觀大氣

10

可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖

11

六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護

12

自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙試驗報告

參數

1

額定功率：10KVA

2

輸入電壓：220V，50Hz

3

輸出電壓：0～100kv可調

4

電壓精度：0.5%

5

電流精度：0.5%

6

輸出電壓頻率：50Hz

7

控制方式：全自動計算機控制

8

相數：單相

9

短路阻抗：≤5%

10

空載電流：≤10%

11

系統噪聲水平：≤65dB

12

在額定電壓下局部放電量≤3pC

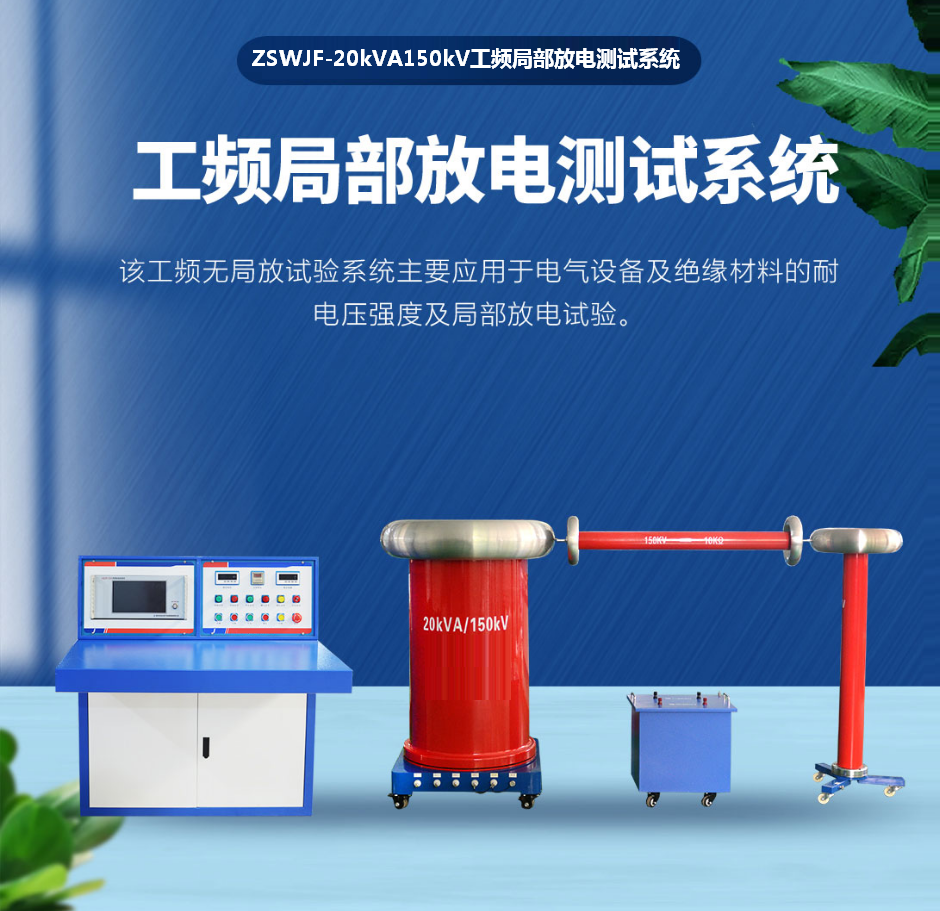

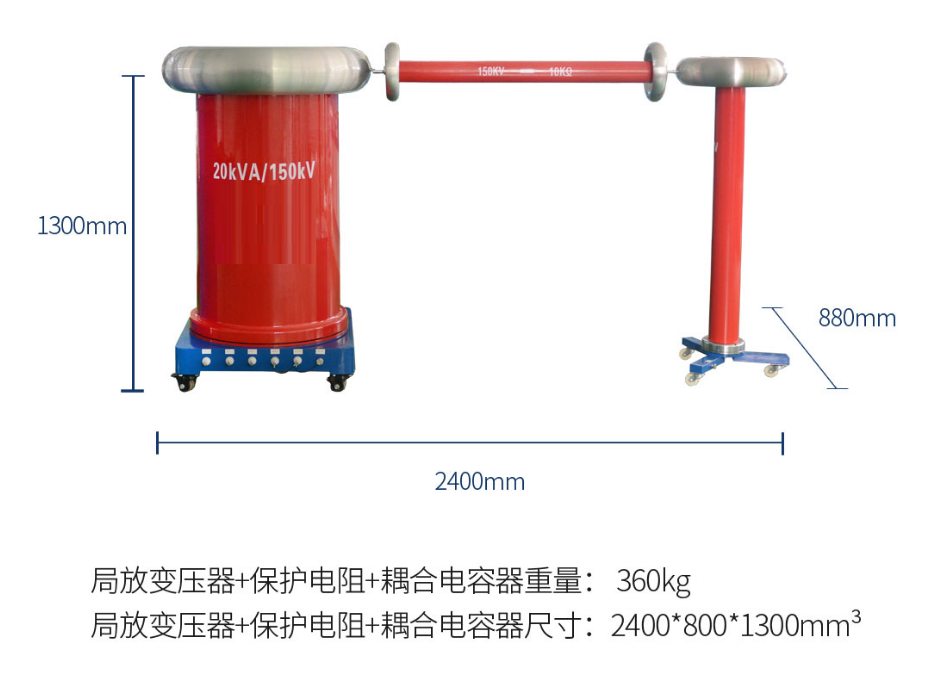

ZSWJF-20kVA/150kV工頻局部放電測試系統

品牌:中試控股

ZSWJF-20kVA/150kV工頻局部放電測試系統

概述

適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。ZSWJF-20kVA/150kV工頻局部放電測試系統是我司研發的新型數字式局部放電測試系統 儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。

特點

1

全新一代工業嵌入式PC機，使用高性能軟硬件控制

2

采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾

4

全中文界面，操作簡單明了，適用面廣

5

本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀

6

所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看

7

本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零

8

采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強

9

一體化集成式結構、人性化合理布局、外形美觀大氣

10

可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖

11

六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護

12

自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙試驗報告

參數

1

額定功率：20kVA

2

輸入電壓：380V，50Hz

3

輸出電壓：0～150kV可調

4

電壓精度：0.5%

5

電流精度：0.5%

6

輸出電壓頻率：50Hz

7

控制方式：全自動計算機控制

8

相數：單相

9

短路阻抗：≤5%

10

空載電流：≤10%

11

系統噪聲水平：≤65dB

12

在額定電壓下局部放電量≤3pC

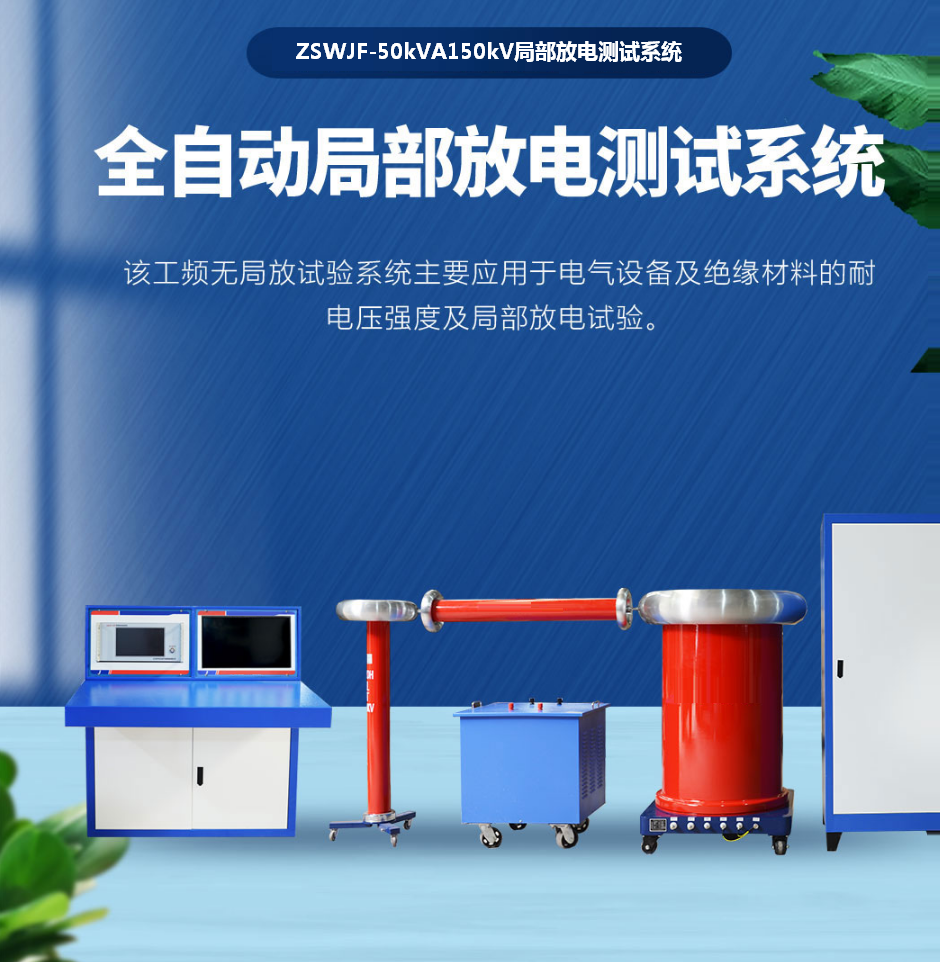

ZSWJF-50kVA/150kV局部放電測試系統

品牌:中試控股

ZSWJF-50kVA/150kV局部放電測試系統

概述

適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。ZSWJF局部放電測試系統是我司研發的新型數字式局部放電測試系統 儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。

特點

1

全新一代工業嵌入式PC機，使用高性能軟硬件控制

2

采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾

4

全中文界面，操作簡單明了，適用面廣

5

本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀

6

所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看

7

本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零

8

采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強

9

一體化集成式結構、人性化合理布局、外形美觀大氣

10

可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖

11

六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護

12

自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙試驗報告

參數

1

額定功率：50kVA

2

輸入電壓：380V，50Hz

3

輸出電壓：0～150kV可調

4

電壓精度：0.5%

5

電流精度：0.5%

6

輸出電壓頻率：50Hz

7

控制方式：全自動計算機控制

8

相數：單相

9

短路阻抗：≤5 %

10

空載電流：≤10%

11

系統噪聲水平：≤65dB

12

在額定電壓下局部放電量≤3pC

ZSWJF-25kVA/250kV局部放電測試系統

品牌:中試控股

ZSWJF-25kVA/250kV局部放電測試系統

概述

適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。ZSWJF局部放電測試系統是我司研發的新型數字式局部放電測試系統儀器，性能進一步得到優化，采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。

特點

1

全新一代工業嵌入式PC機，使用高性能軟硬件控制

2

采用10.1寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠

3

控制臺采用自動、手動控制兩種方式，兩種功能獨立分級管理，互不干擾

4

全中文界面，操作簡單明了，適用面廣

5

本測試系統所有測試參數均可根據要求任意設置，操作簡單明了，測試速度瀏暢，顯示數據清晰直觀

6

所有測試參數可提前進行設置，能達到高壓電壓放電擊穿電壓準確記憶、儲存、復位一系列功能；自動掃描時間設定，自動存儲電老化過程中的時間、電壓、電流等詳細記錄，方便用戶查看

7

本測試系統手/自動控制均配有累加計時功能，并能獨立進行啟動、暫停、清零

8

采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾性強

9

一體化集成式結構、人性化合理布局、外形美觀大氣

10

可設置多級階段式升降壓，設置好目標電壓后，系統自動升降壓，無需人工干預，并可實時顯示升壓曲線圖

11

六項保護使用更安全：高壓電壓保護、低壓電壓保護、高壓電流保護、低壓電流保護、高壓過壓保護、高壓閃絡保護

12

自動生成試驗報告，顯示數據和圖形，連接打印機可打印A4紙試驗報告

參數

1

額定功率： 25kVA

2

輸入電壓：380V，50Hz

3

輸出電壓：0～250kV可調

4

電壓精度：0.5%

5

電流精度：0.5%

6

輸出電壓頻率：50Hz

7

控制方式：全自動計算機控制

8

相數：單相

9

短路阻抗：≤5%

10

空載電流：≤10%

11

系統噪聲水平：≤65dB

12

在額定電壓下局部放電量≤5pC

ZSWJF-5kVA/50kV無局放工頻耐壓試驗系統

品牌:中試控股

適合于10kV開關柜的耐壓局放試驗要求

額定容量

5kVA

輸入電壓

AC：220V±10%  50Hz

輸入電流

22A

輸出電壓

AC：50KV

額定輸出電流

AC：100mA

耐壓時間設定

0.01s～9999h(任意調節)

局 放 量

額定電壓下小于2pC

使用環境

戶內使用

溫度范圍

-20℃～+40℃

相對濕度

<80%

最高海拔

1500m

安裝場所

無嚴重影響絕緣的氣體，蒸汽，灰塵，污垢，化學性沉積及其它爆炸和侵蝕性介質，無振動和顛簸，接地小于1歐姆

全套組成

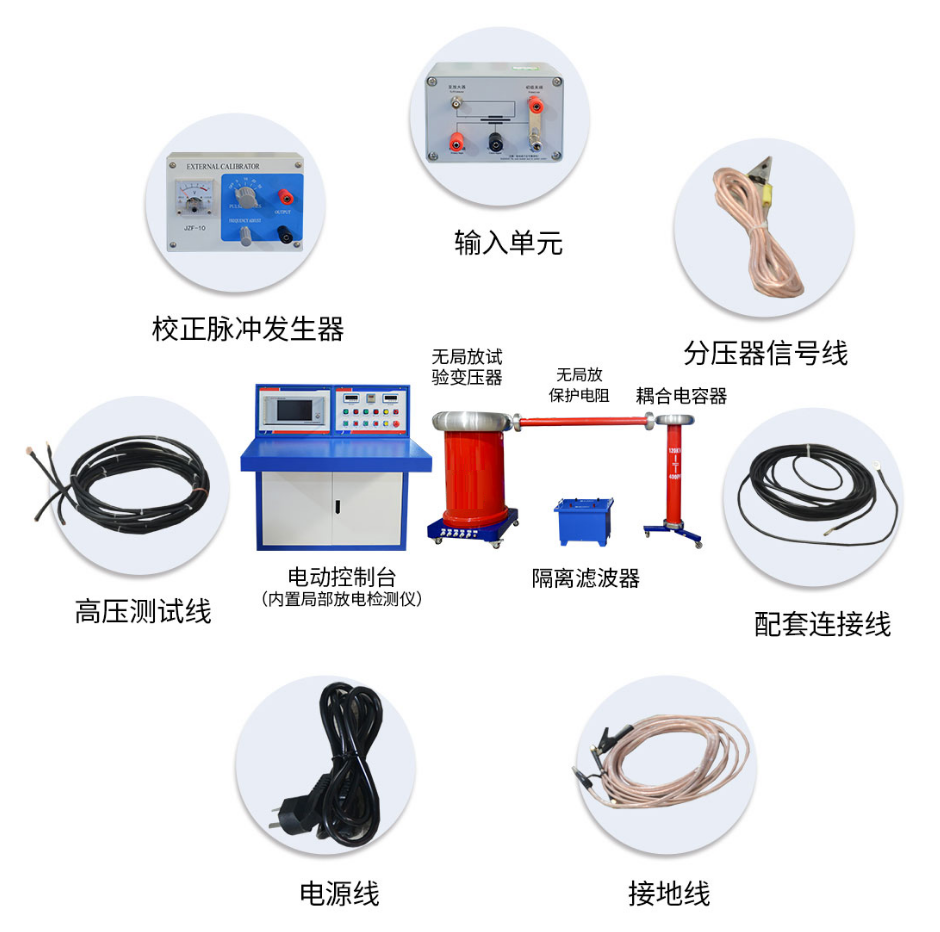

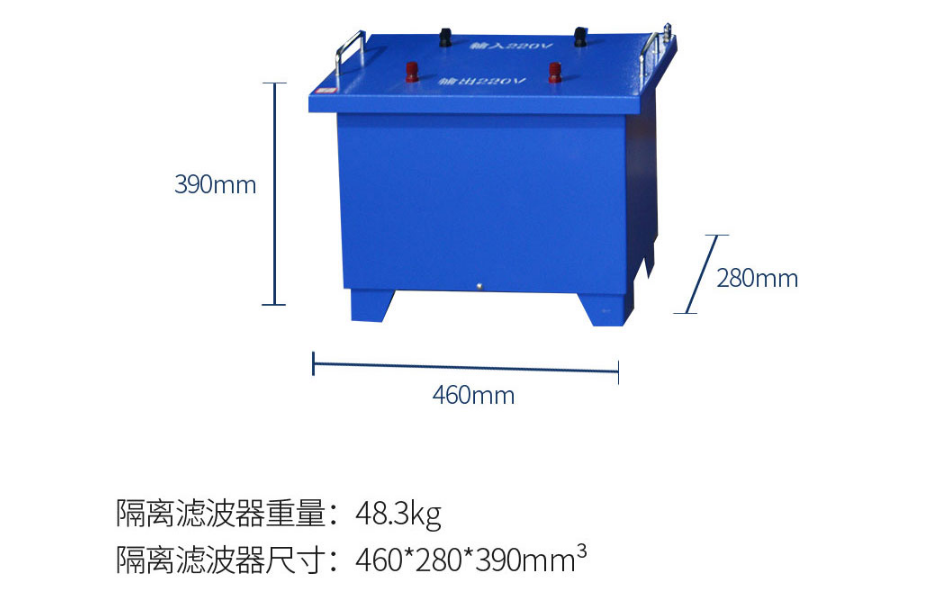

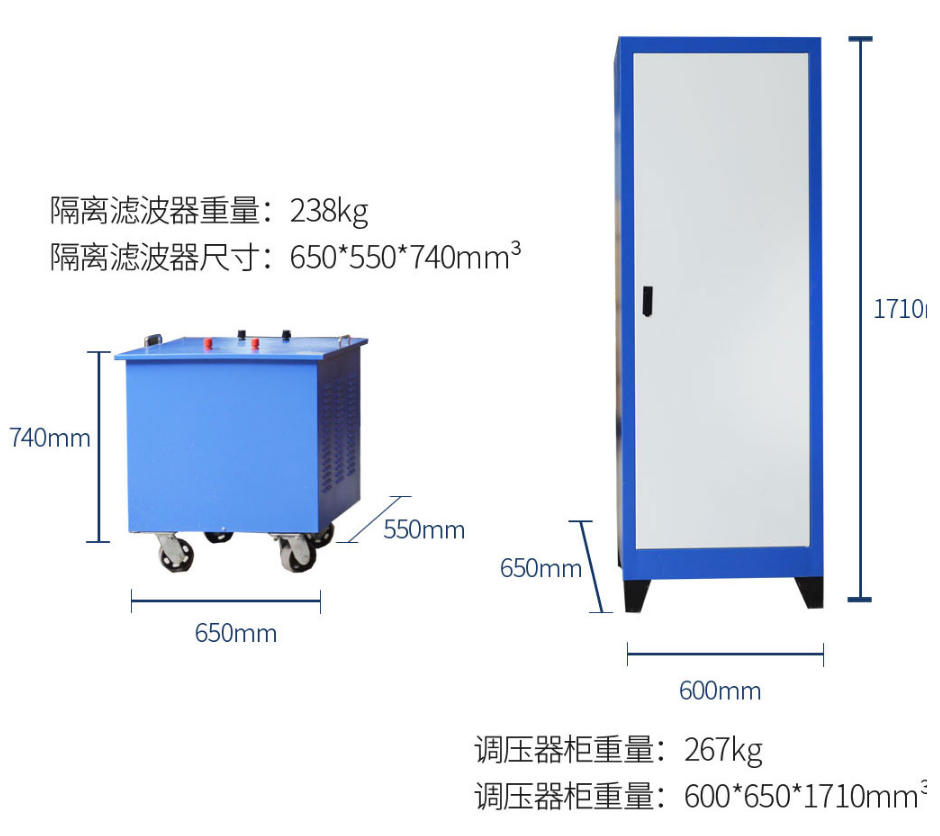

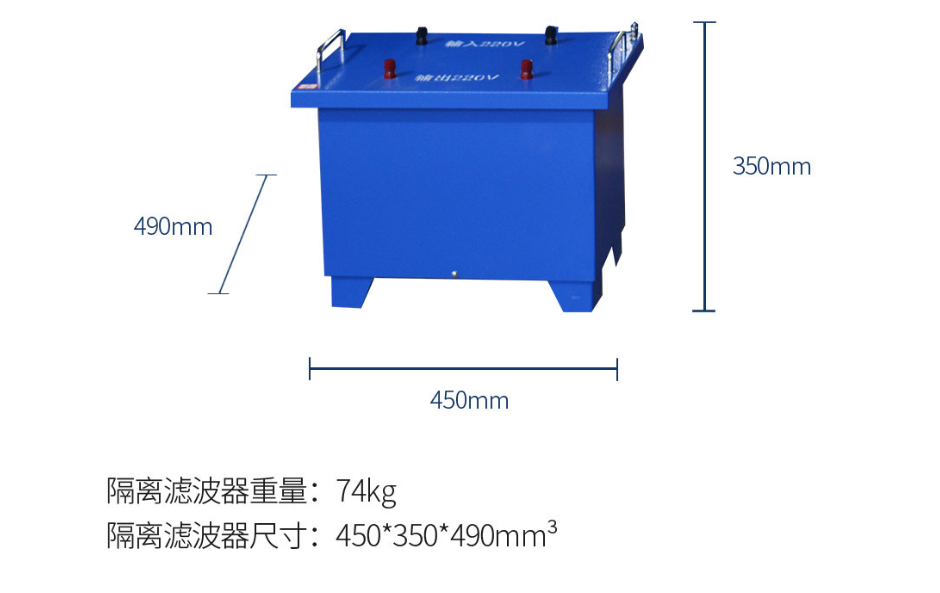

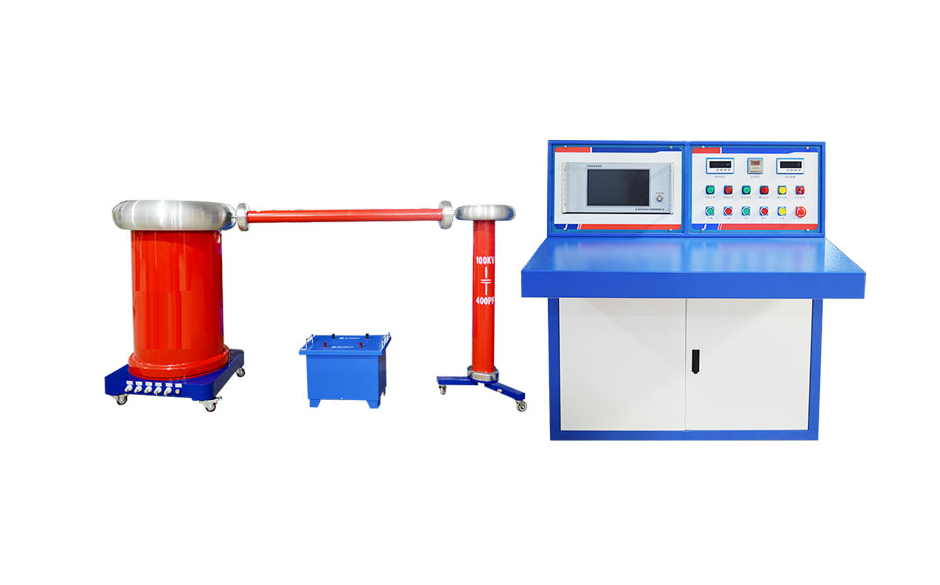

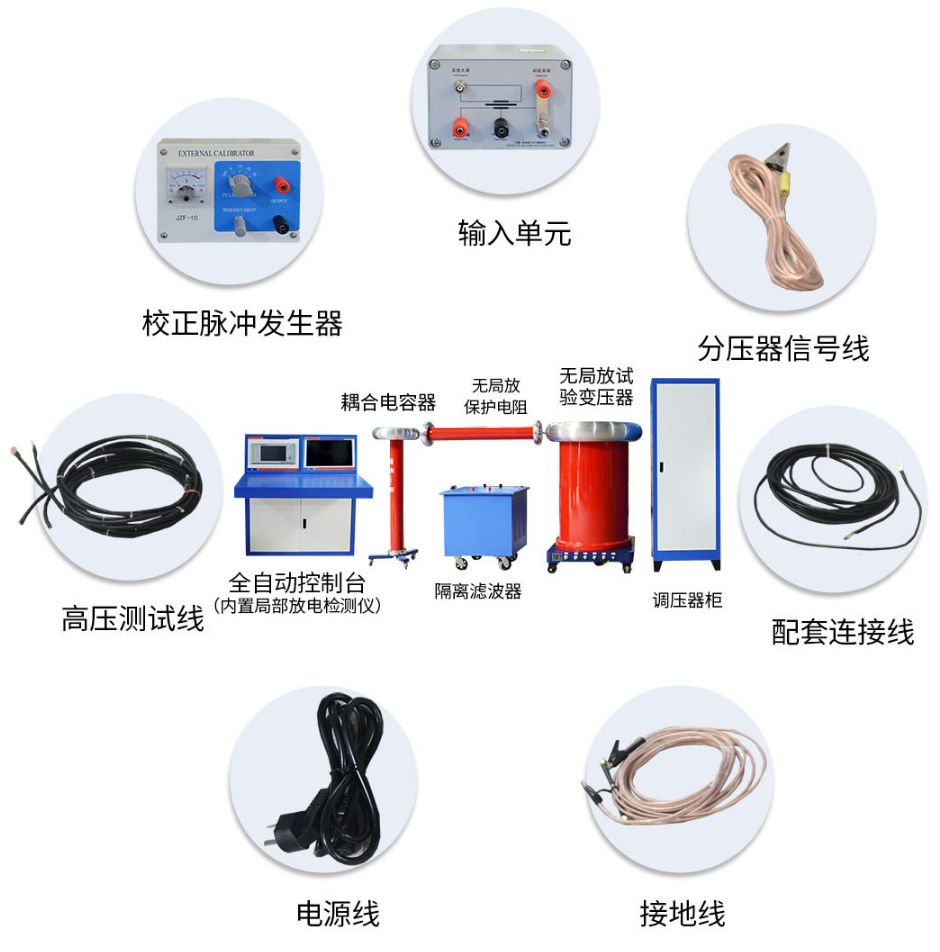

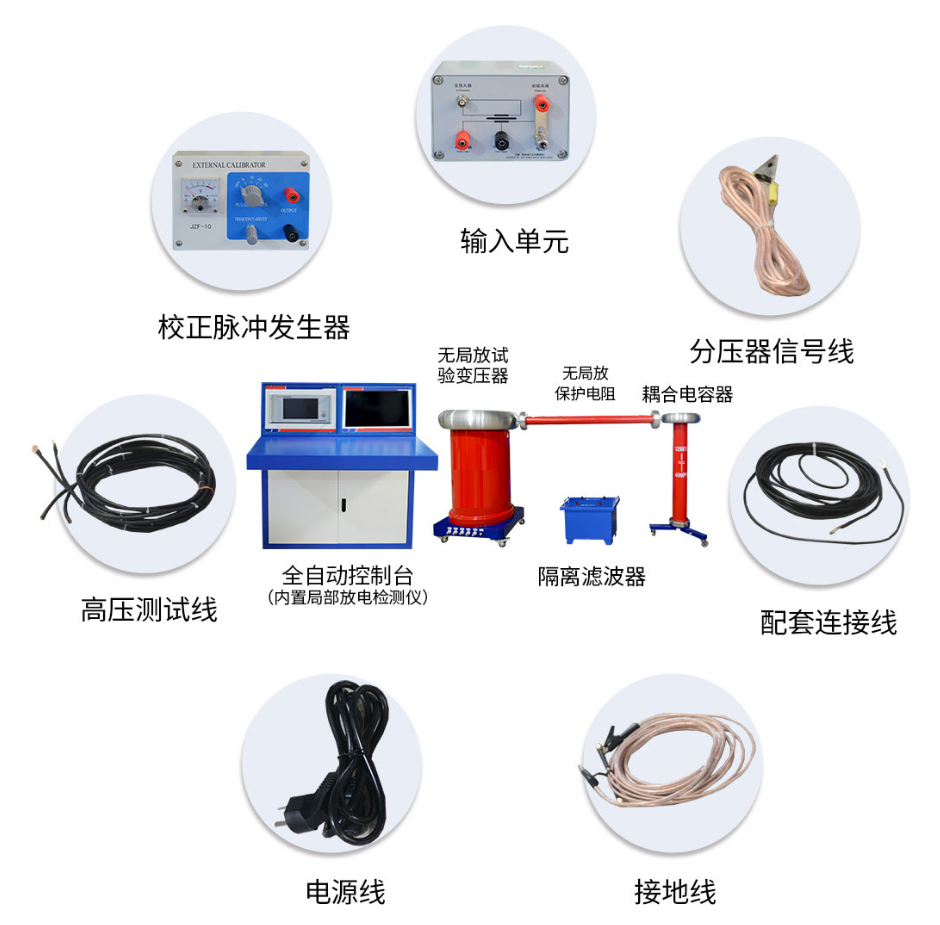

本套工頻耐壓試驗系統由隔離濾波變壓器、無局放試驗變壓器、限流電阻數顯電動調壓器控制臺、無局放耦合電容分壓器等部分組成結構完整，保護安全可靠

ZSWJF-15（20）kVA/150kV無局放工頻耐壓試驗系統

品牌:中試控股

適合于35kV及以下開關柜的耐壓局放試驗要求

額定容量

20kVA

輸入電壓

AC：380V±10%  50Hz

輸入電流

52.6A

輸出電壓

AC：150kV

額定輸出電流

AC：0.133A

耐壓時間設定

0.01s～9999h(任意調節)

局 放 量

額定電壓下小于2pC

使用環境

戶內使用

溫度范圍

-20℃～+40℃

相對濕度

<80%

最高海拔

1500m

安裝場所

無嚴重影響絕緣的氣體，蒸汽，灰塵，污垢，化學性沉積及其它爆炸和侵蝕性介質，無振動和顛簸，接地小于1歐姆

全套組成

本套工頻耐壓試驗系統由隔離濾波變壓器、無局放試驗變壓器、限流電阻數顯電動調壓器控制臺、無局放耦合電容分壓器等部分組成結構完整，保護安全可靠

ZSWJF-50kVA/150kV無局放工頻耐壓試驗系統

品牌:中試控股

適合于35kV及以下開關柜的耐壓局放試驗要求

額定容量

50kVA

輸入電壓

AC：220V±10%  50Hz

輸入電流

50A

輸出電壓

AC：150kV

額定輸出電流

AC：0.2A

耐壓時間設定

0.01s～9999h(任意調節)

局 放 量

額定電壓下小于2pC

使用環境

戶內使用

溫度范圍

-20℃～+40℃

相對濕度

<80%

最高海拔

1500m

安裝場所

無嚴重影響絕緣的氣體，蒸汽，灰塵，污垢，化學性沉積及其它爆炸和侵蝕性介質，無振動和顛簸，接地小于1歐姆

全套組成

本套工頻耐壓試驗系統由隔離濾波變壓器、無局放試驗變壓器、限流電阻數顯電動調壓器控制臺、無局放耦合電容分壓器等部分組成結構完整，保護安全可靠
