中試控股技術研究院魯工為您講解：配電變壓器線圈材質分析儀

ZSCZ-8800變壓器材質分析儀

可無源、準確測量各種配電變壓器的容量

全漢字菜單及圖形操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，可適應冬夏各季。

參考標準：T/CEC 228-2019

變壓器材質分析儀：多功能測量儀器,相當于往常四種測試儀器:即變壓器材質分析儀+有源變壓器容量測試儀+變壓器特性參數測試儀+變壓器直流電阻測試儀。它可對多種變壓器的材質、容量、型式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等一系列工頻參數進行精密的測量。

當前配電變壓器生產中，用鋁線代替銅線作為導體材質已成為行業公開的潛規則，之所以出現這種情況，主要原因是鋁線變壓器與銅線變壓器相比能節省成本，具有較強經濟性。

安全測試
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．最好使用有地線的電源插座。
5．不能在電壓和電流超量程的情況下工作。
6．短路試驗時，非加壓側的短接必須良好，否則會對測試結果有影響。
7．做短路試驗時，如果高壓或中壓側出線套管裝有環形電流互感器時，試驗前電流互感器的二次一定要短接。
8．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
9.變壓器容量測試儀標準配置短路線100mm2×0.8m，在測量超過1000KVA時,短路線應相應加倍或更粗才能保證測量的精度。

電池及充放電
電池采用工業級聚合物鋰電池，重量輕，單位儲能密度大，受負載和環境溫度變化影響小的特性，儀器在開機狀態下自動采集供電鋰電池的電池電壓，并以可視化圖形顯示，當電池電壓電量低于10%時，測試儀自動以聲光報警提示，測試儀內部集成了電池的充電模塊，充電電壓市電交流220V電池充電時長不低于14小時，在測試儀長期不用情況下，請至少每兩個月充放電一次。，盡量不要在儀器剩余電量不足10%時測試，并且在充電時不允許測試。

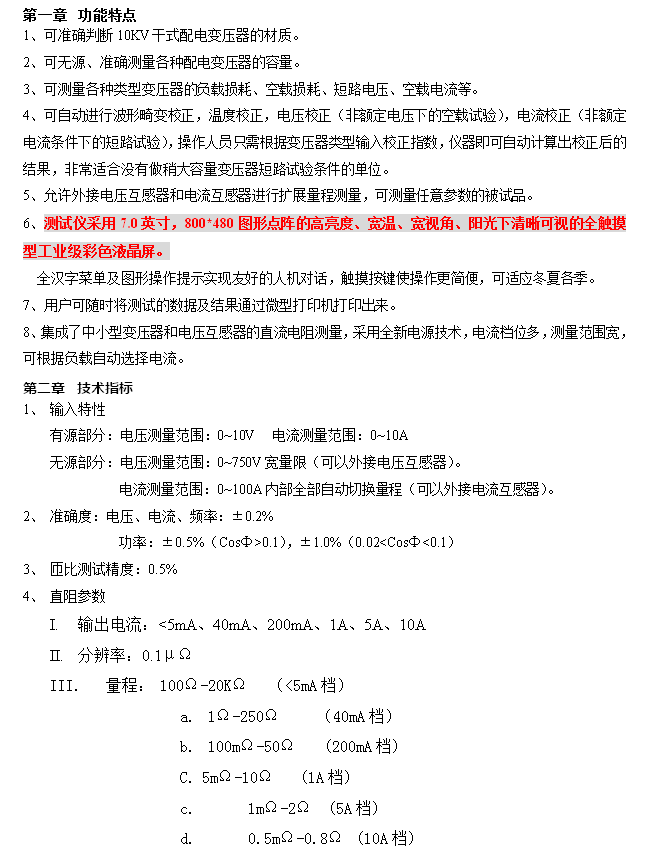

ZSCZ-8800變壓器材質分析儀技術指標

1、 輸入特性 有源部分：電壓測量范圍：0~10V
電流測量范圍：0~10A
無源部分：
電壓測量范圍：0~750V 寬量限（可以外接電壓互感器）。
電流測量范圍：0~100A內部全部自動切換量程（可以外接電流互感器）。
2、 準確度：
電壓、電流、頻率：±0.2%
功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
3、 匝比測試精度：0.5%
4、 直阻參數
I. 輸出電流：<5mA、40mA、200mA、1A、5A、10A
II. 分辨率：0.1μΩ
III. 量程： 100Ω-20KΩ   （<5mA檔）
a. 1Ω-250Ω     （40mA檔）
b. 100mΩ-50Ω    (200mA檔)
c. 5mΩ-10Ω (1A檔)
d. 1mΩ-2Ω (5A檔)
e. 0.5mΩ-0.8Ω (10A檔)
IV. 準確度：大于5毫安：2‰   小于5毫安： 5‰
5、工作溫度：－10℃~ +40℃
6、絕緣：⑴ 電壓、電流輸入端對機殼的絕緣電阻≥100M?。
          ⑵ 工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。

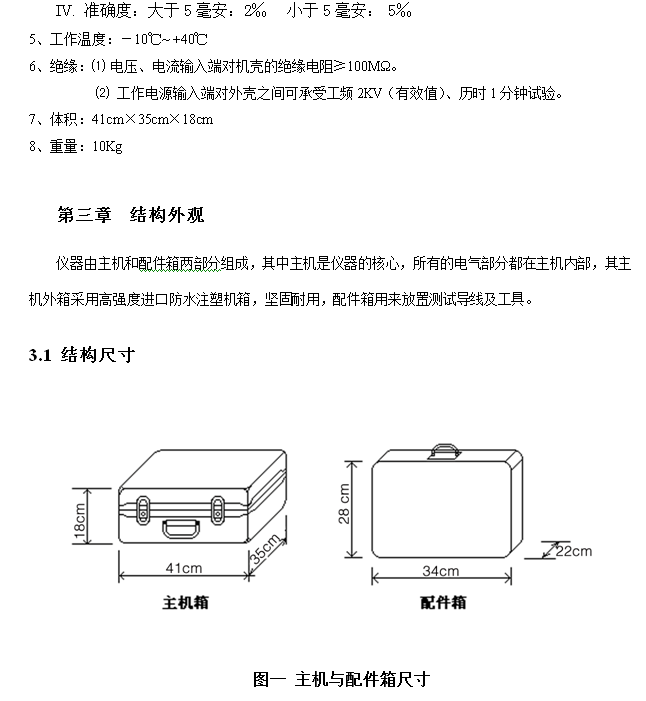

7、體積：41cm×35cm×18cm
8、重量：10Kg

額定電流下的阻抗電壓
a．主分接為中間分接或中間兩分接中之一時
1．雙繞阻變壓器
2．多繞阻變壓器
b．其他情況 a．1．雙繞阻變壓器：該分接的規定值的±10%
2．多繞阻變壓器：指定一對繞阻的規定值的±10%，第二對繞阻規定值的±15%
b．其他成對繞阻的偏差，需經協商并說明 有二個獨立繞阻的變壓器或多繞阻變壓器中規定的第一對獨立繞阻 主分接：
當阻抗值≥10%時為±7.5%
當阻抗值<10%時為±10%
其他分接：
當阻抗值≥10%時為±10%
當阻抗值<10%時為±15%
自耦連接的一對繞阻或多繞阻變壓器中規定的第二對繞阻 主分接為±10%
其他分接為±15%
4．任一分接的短路阻抗不少于上項a的偏差值 其他繞阻時 ±15%按協議正偏差可加大
5．空載電流標準值（或設計值）的+30%

首先，從原理上講，兩者作為導電材料使用，差別主要在于導電率的差異，銅線要比鋁線導電率高，銅線的電量損耗更低，同樣一根粗細的線，電阻比鋁小，輸送同樣的功率，消耗的電量就比較小，最終會導致用戶用電的質量上有所差別。
從成本上考慮，銅線與鋁線的差別還在于jiage方面，相同單位的銅線價格大約是鋁線的兩倍多。除非企業用相關技術把這個損耗控制在國家的規定范圍之內，這也是可以的，但迄今為止還未有相應的技術。此外，由于銅線的導熱性能較鋁線高，在安全方面，長時間使用的話，銅線較鋁線有優勢。
如果出現在招標項目中以鋁線代替銅線，那就存在著嚴重不誠信行為。
本分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身，是我公司針對這種問題專門開發的一種高精度儀器，既能輕松檢測出干式變壓器是否以鋁代銅以次充好，還能準確測試變壓器容量，可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。
該儀器除具有體積小、重量輕、測量準確度高、穩定性好等特性外，還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示，集多參數于一屏的顯示界面，人機對話界面友好，操作簡便、易學等優點,大大提高了工作效率，是各級電力用戶、質監部門的shou選產品。
變壓器的制作原理及應用和參數解析
變壓器是變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯(或磁芯)中便產生交流磁通，使次級線圈中感應出電壓(或電流)。變壓器由鐵芯(或磁芯)和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈

ZSCZ-8800變壓器材質分析儀對多種變壓器材質、容量、型 式、空載電流、空載損耗、負載損耗、阻抗電壓、直流電阻等參數測量

ZSCZ-8800變壓器材質分析儀可以盲測10KV配電變壓器的容量及35KV、110KV、220KV的變壓器容量

-

ZSCZ-8800變壓器材質分析儀變壓器材質分析儀+容量儀+變壓器特性參數儀+直阻儀一體機

變壓器的分類 ：

1、按相數分：

1）單相變壓器：用于單相負荷和三相變壓器組。

2）三相變壓器：用于三相系統的升、降電壓。

2、按冷卻方式分：

1）干式變壓器：依靠空氣對流進行自然冷卻或增加風機冷卻，多用于高層建筑、高速收費站點用電及局部照明、電子線路等小容量變壓器。

2）油浸式變壓器：依靠油作冷卻介質、如油浸自冷、油浸風冷、油浸水冷、強迫油循環等。

3、按用途分：

1）電力變壓器：用于輸配電系統的升、降電壓。

2）儀用變壓器：如電壓互感器、電流互感器、用于測量儀表和繼電保護裝置。

3）試驗變壓器：能產生高壓，對電氣設備進行高壓試驗。

4）特種變壓器：如電爐變壓器、整流變壓器、調整變壓器、電容式變壓器、移相變壓器等。

4、按繞組形式分：

1）雙繞組變壓器：用于連接電力系統中的兩個電壓等級。

2）三繞組變壓器：一般用于電力系統區域變電站中，連接三個電壓等級。

3）自耦變電器：用于連接不同電壓的電力系統。也可做為普通的升壓或降后變壓器用。

5、按鐵芯形式分：

1）芯式變壓器：用于高壓的電力變壓器。

2）非晶合金變壓器：非晶合金鐵芯變壓器是用新型導磁材料，空載電流下降約80%，是節能效果較理想的配電變壓器，特別適用于農村電網和發展中地區等負載率較低地方。

3）殼式變壓器：用于大電流的特殊變壓器，如電爐變壓器、電焊變壓器；或用于電子儀器及電視、收音機等的電源變壓器。

變壓器一般性的維護檢查項目如下：

1、變壓器是否還存在設計、安裝缺陷；

2、檢查變壓器的負荷電流、運行電壓是否正常；

3、檢查變壓器有無滲漏油的現象，油位、油色、溫度否超過允許值，油浸自冷變壓器上層油溫一般在85℃以下，強油風冷和強油水冷變壓器應在75℃以下；

4、檢查變壓器的高、低壓瓷套管是否清潔，有無裂紋、破損及閃絡放電痕跡；

5、檢查變壓器的接線端子有無接觸不良、過熱現象；

6、檢查變壓器的運行聲音是否正常；正常運行時有均勻的嗡嗡電磁聲，如內部有噼啪的放電聲則可能是繞組絕緣的擊穿現象，如出現不均勻的電磁聲，可能是鐵芯的穿芯螺栓或螺母有松動。

7、檢查變壓器的吸濕劑是否達到飽和狀態；

8、檢查變壓器的油截門是否正常，通向氣體繼電器的截門和散熱器的截門是否處于打開狀態；

9、檢查變壓器的防爆管隔膜是否完整，隔膜玻璃是否刻劃有“十”字；

10、檢查變壓器的冷卻裝置是否運行正常，散熱管溫度是否均勻，有無油管堵塞現象；

11、檢查變壓器的外殼接地是否良好；

12、檢查瓦斯繼電器內是否充滿油，無氣體存在；

13、對室外變壓器，重點檢查基礎是否良好，有無基礎下沉，對變臺桿，檢查電桿是否牢固，木桿、桿根有無腐朽現象。

14、對室內變壓器，重點檢查門窗是否完好，檢查百葉窗鐵絲紗是否完整；

15、其他應該檢查的項目。
