中試控股技術研究院魯工為您講解：輸電線路正序電容阻抗測試儀(電科院)

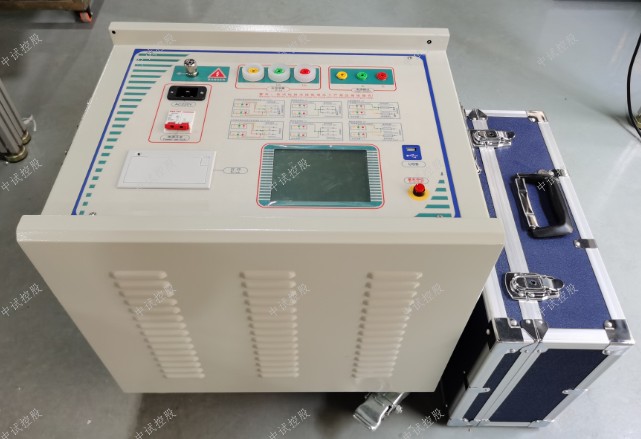

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

絕緣子的防污維護
絕緣子是預防高壓輸配電線路短路故障發生的重要裝置，絕緣子受污后，其絕緣能力會被削弱，發生絕緣子閃絡，造成電流外漏，引發短路等一系列故障。所以，必須做好絕緣子的防污維護，做好絕緣子的日常清理與定時定點清理，并安裝探測器來監測地漏電流，根據監測結果來判斷絕緣子的污染情況，做出合理的清理計劃。
高壓輸配電線路運行維護的對策
加強對電纜線路的管理
做好電纜線路的管理，為電纜線路創造一個安全的環境，可以在一定程度上減少由于人為因素造成的故障。一般來說，電纜線路的管理范圍是電纜附近1 m以內，禁止在此范圍中搭建建筑物、種植樹木、停放或者通行車輛、堆放化學藥劑或者易燃易爆品等，杜絕環境中人為不安全因素威脅高壓輸配電線路。

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)

超高壓輸電線路繼電保護方法
超高壓輸電線路是電網系統重要組成部分，隨著電壓等級的提升，影響超高壓輸電線路繼電保護的因素也會增加，這也是超高壓輸電線路繼電保護中需要重視的內容。做好繼電保護，如果發生故障，繼電保護裝置可以自行切斷與故障區的聯系，并將問題反映給控制中心。

若故障未在區內發生，通過不動作就可以完成設計。總的來說，在超高壓輸電線路繼電保護實現以后，無論電力系統處于哪種運行狀態或在運行中發生了哪種故障，繼電保護裝置都可以做出正確判斷，將損失降到最低，確保電力系統安全穩定運行。
超高壓輸電線路是電網運行中不可缺少的一部分，做好超高壓輸電線路繼電保護可以有效提高電力企業經濟效益，確保電網始終處于安全穩定運行中，用戶對電力企業工作滿意度也會隨之提升。

本文分析了三種常用的超高壓輸電線路繼電保護方法，希望能為相關人士帶來有效參考，將這些方法真正應用到繼電保護中，只有這樣才能妥善處理好繼電保護工作，強化繼電保護效率。

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

油浸式試驗變壓器技術參數：



        輸入電壓：AC(0～200)V 或(0～400)V。



        輸出電壓：AC(0～200) KV 或DC(0～280)KV。



        容量范圍：0.5～200KVA。



        額定電壓：1~400kV。



    1、被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。



    2、對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校

對各種表計，調整球間隙。



    3、試驗人員應做好分工，明確相互間聯系方法。



    4、升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位時突然合閘。

也不能突然切斷電源，一般應在調壓器降至零位時拉閘。



    5、當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1/3試驗電壓以下時

，才能拉開電源。



    6、耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。



    7、在升壓或耐壓試驗過程中，如發現變壓器有下列不正常情況時，應立即降壓，

切斷電源。停止試驗并查明原因。



    ①電壓表指針擺動很大



    ②發現絕緣燒焦或冒煙



    ③被試品內有不正常的聲音。  新安裝或大修后的變壓器投入運行前應進行哪些試

驗?





答：(1)變壓器線圈及套管介質損失角測量。



(2)泄漏電流試驗。



(3)變壓器及套管絕緣油試驗。



(4)工頻耐壓試驗。



(5)測量變壓器直流電阻。



(6)測量分接開關變比。



(7)檢查變壓器結線組別及極性。



(8)測量變壓器絕緣電阻和吸收比。



(9)沖擊合閘試驗：(新安裝變壓器必須全電壓沖擊合閘5次，換線圈大修后合閘3次)。



(10)有載調壓開關的動作試驗。 變壓器運行前的檢查，是保證變壓器安全運行的重要

工作。因為在設備末參加運行前，檢查出存在的問隊及時加以處理，可以防止事故和保

證安全運行。
