基準條件和工作條件

1

影響量

基準條件

工作條件

2

環境溫度

23℃±1℃

-10℃～40℃

3

環境濕渡

40%～60%

＜80%

4

信號波形

正弦波

正弦波   β=0.05

5

信號頻率

50HZ±1HZ

45HZ～65HZ

6

儀表工作電壓

9V±0.1V

9V±1V

7

測相位電流幅值

1A±0.1A

10mA～20.0A

8

測相位電壓幅值

100V±10V

30V～600V

9

外電場、磁場

應避免

10

被測導線位置

被測導線處于鉗口的近似幾何中心位置

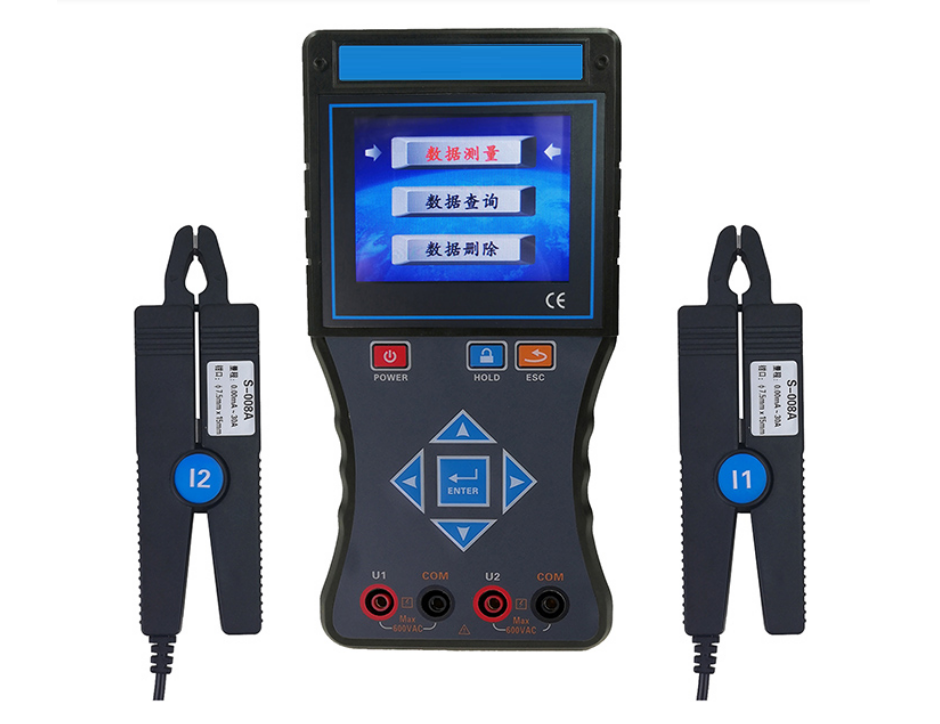

一般規格

功能

相位、交流電流、交流電壓、交流漏電流、相序直接測試；變壓器組別、感性、容性電路判別；功率因數、功率間接測試

電源

DC9V 堿性干電池（1.5V AA×6）

功 耗

開啟背光燈大約35mA,電池連續工作約40小時

關閉背光燈,儀表耗電約5mA,電池連續工作約300小時

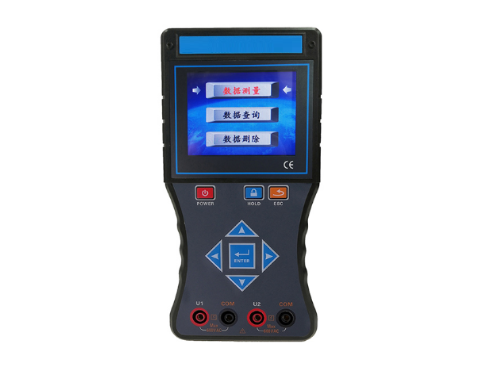

顯示模式

LCD顯示，藍屏背光功能，適合昏暗場所

LCD尺寸

70mm×62mm

LCD顯示域

64mm×54mm

儀表尺寸

長寬厚：196mm×92mm×54mm

鉗口尺寸

φ7.5mm×13mm

采樣速率

約3次/秒

量 程

交流電壓：0～20V/200V/600V

交流電流：0～200mA/2A/20A

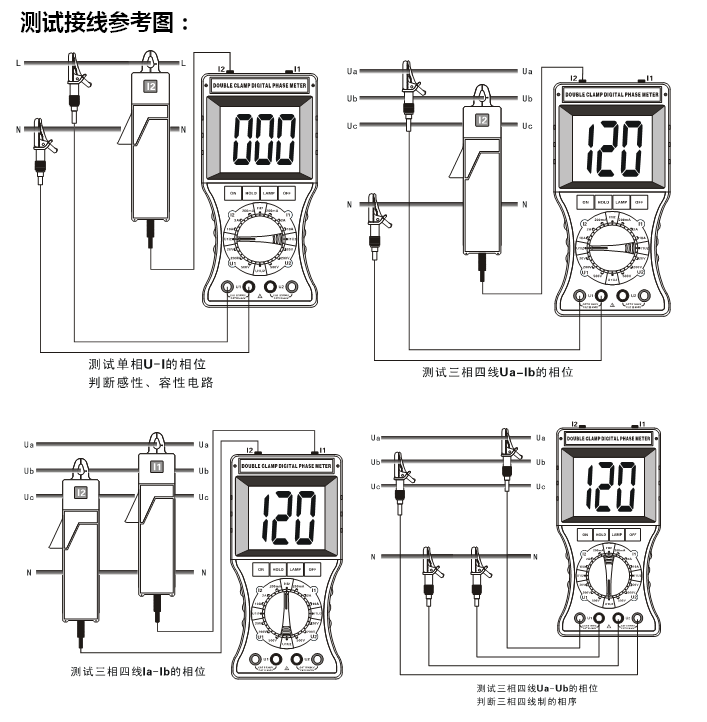

測量相位時被測信號的幅值范圍

測U1-U2相位時：30V～600V

測I1-I2相位時：10mA～20.00A

測U1-I2或I1-U2相位時：10V～600V、10mA～20.00A

數據保持

測試中按HOLD鍵保持數據，“DH”符號顯示

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

電壓檢測

當電池電壓低于7.2V時，電池電壓低符號顯示，提醒更換電池

儀表質量

主機約550g(帶電池)，表鉗約170g×2，測試線約250g

測試線長度

1.5m

電流鉗線長

2m

工作溫濕度

-10℃～40℃； 80%Rh以下

存放溫濕度

-10℃～60℃； 70%Rh以下

輸入阻抗

測試電壓各檔輸入阻抗為：2MΩ

測U1U2相位時電壓輸入阻抗為：40kΩ

耐壓

儀表上蓋與電池蓋板螺釘之間耐受2000V/50Hz的正弦波交流電壓歷時1分鐘

絕緣

儀表線路與外殼之間、兩電壓輸入端之間≥10MΩ

結構

雙重絕緣

基準條件下基本誤差及性能指標

類 別

量 程

分辨率

基本誤差

電 壓

20V

0.01V

±(1.2%rdg+2dgt)

200V

0.1V

500V

1V

電 流

200mA

0.1mA

±(1.0%rdg+2dgt)

2A

1mA

10A

10mA

相 位

0～360°

1°

±1°

注意：工作條件下相位誤差不超過±3°。

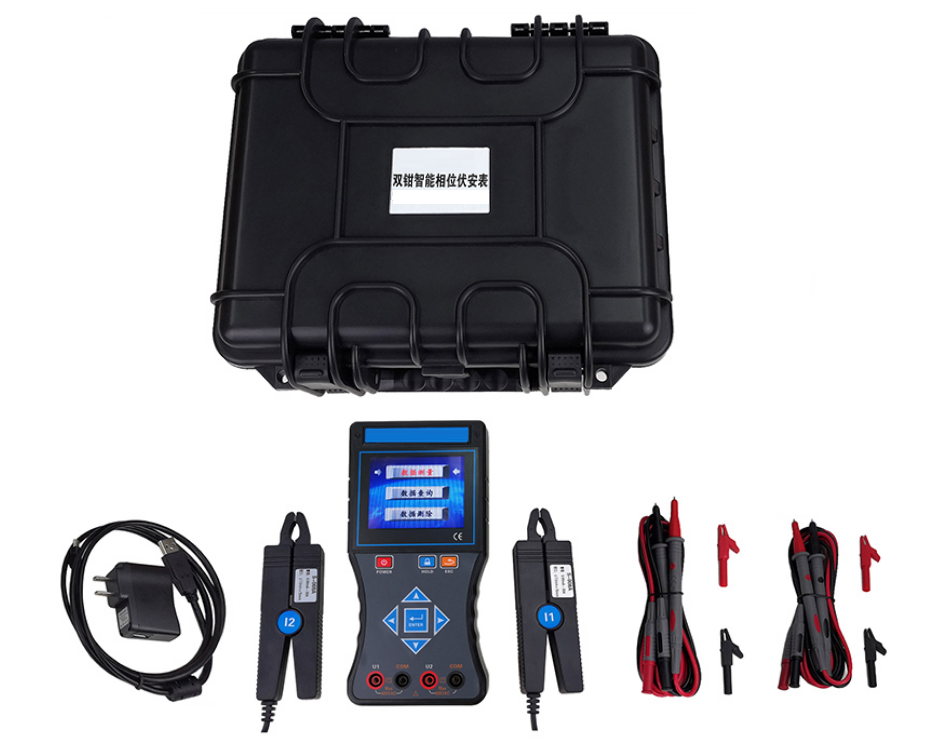

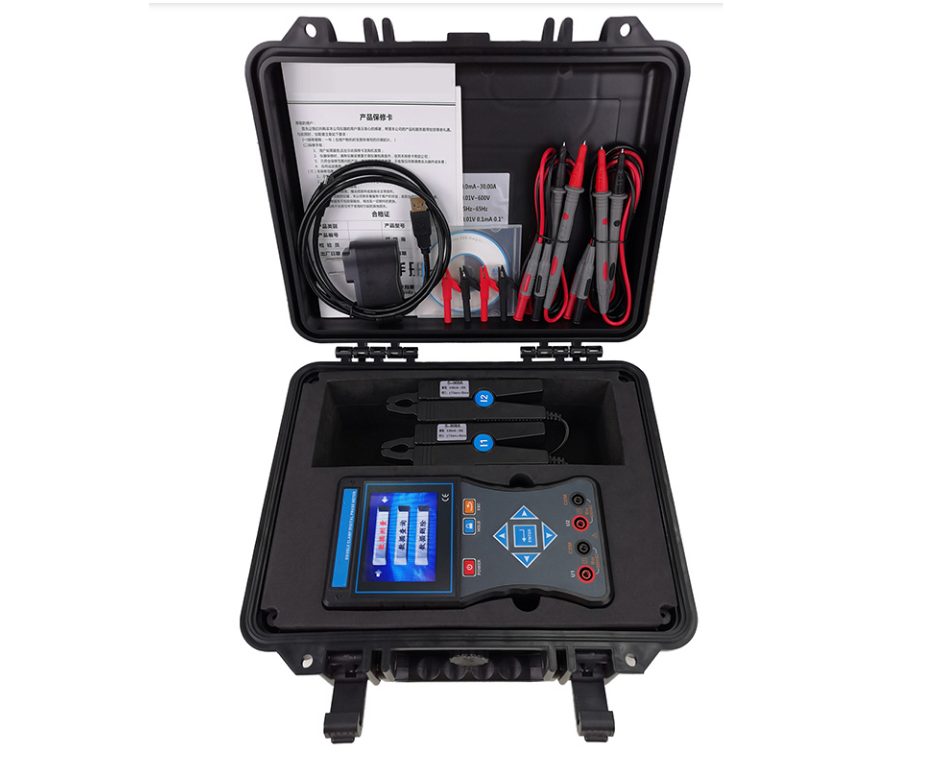

附件清單

主機

1臺

儀表箱

1個

電流鉗

2把

測試線

4條(紅黑各2條)

電池

6節(堿性干電池：1.5V AA)

說明書

1份

出廠報告

1份

合格證

1份
