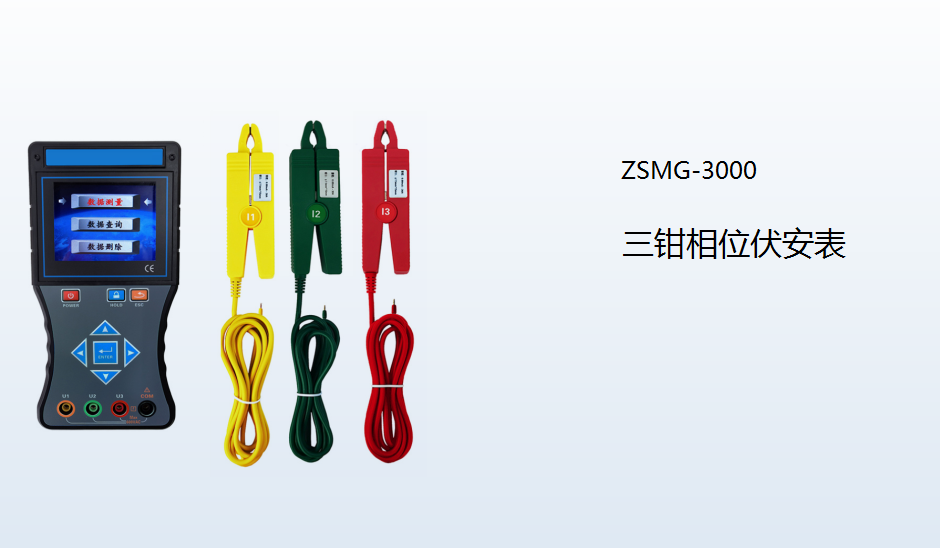

ZSMG-3000 三鉗相位伏安表
- 同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等
- 參考標準：GB/T 7676.5-2017
- 測相位頻率相序時電流幅值：2mA～20A
- 測相位頻率相序時電壓幅值：10V～600V
- 相位：0.0°～360.0°
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
- 行業配套
產品簡介

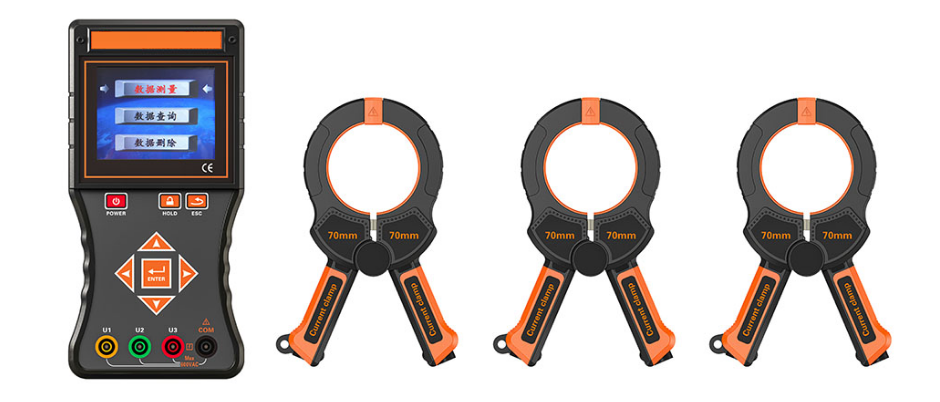

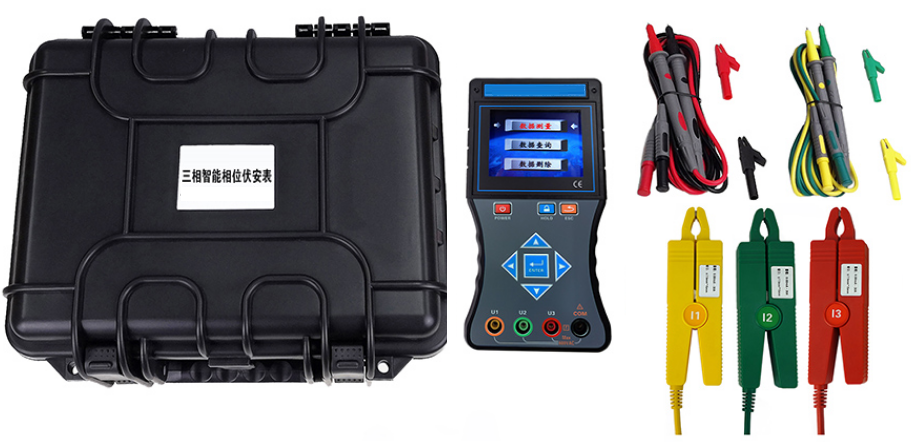

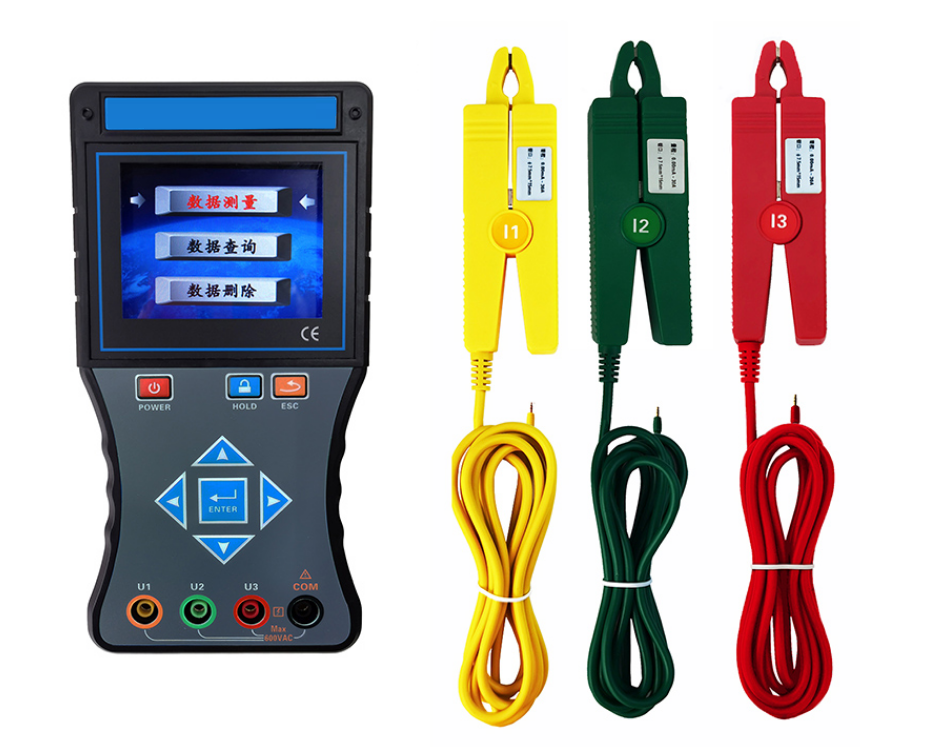

ZSMG-3000三鉗智能相位伏安表是一款專為現場測試的多功能智能儀表，由主機、電流鉗(3把)、測試線(4條)等組成。主機采用3.5寸真彩液晶屏，圖形菜單界面顯示，向量圖指示，一目了然。電流鉗一體化手柄設計，便于操作，非常適用于排線密集的場所。儀表可以在被測回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的智能儀表。適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。
產品別稱
智能型數字三相相位伏安表、多功能數字三相相位伏安表、三鉗數字相位伏安表、數字相位伏安表
產品特征
|
基準條件和工作條件 |
|||
|
1 |
影響量 |
基準條件 |
工作條件 |
|
2 |
環境溫度 |
23℃±1℃ |
-10℃～40℃ |
|
3 |
環境濕渡 |
40%～60% |
＜80% |
|
4 |
信號波形 |
正弦波 |
正弦波 β=0.01 |
|
5 |
信號頻率 |
50HZ±1HZ |
45HZ～65HZ |
|
6 |
儀表工作電壓 |
8.4V±0.5V |
9V±1V |
|
7 |
測相位頻率相序時電流幅值 |
1A±0.1A |
2mA～20A |
|
8 |
測相位頻率相序時電壓幅值 |
100V±10V |
10V～600V |
|
9 |
測功率功率因數時電流幅值 |
1A±0.1A |
20mA～20A |
|
10 |
測功率功率因數時電壓幅值 |
100V±10V |
10V～600V |
|
11 |
外電場、磁場 |
應避免 |
|
|
12 |
被測導線位置 |
被測導線處于鉗口的近似幾何中心位置 |
|
|
一般規格 |
|
|
功能 |

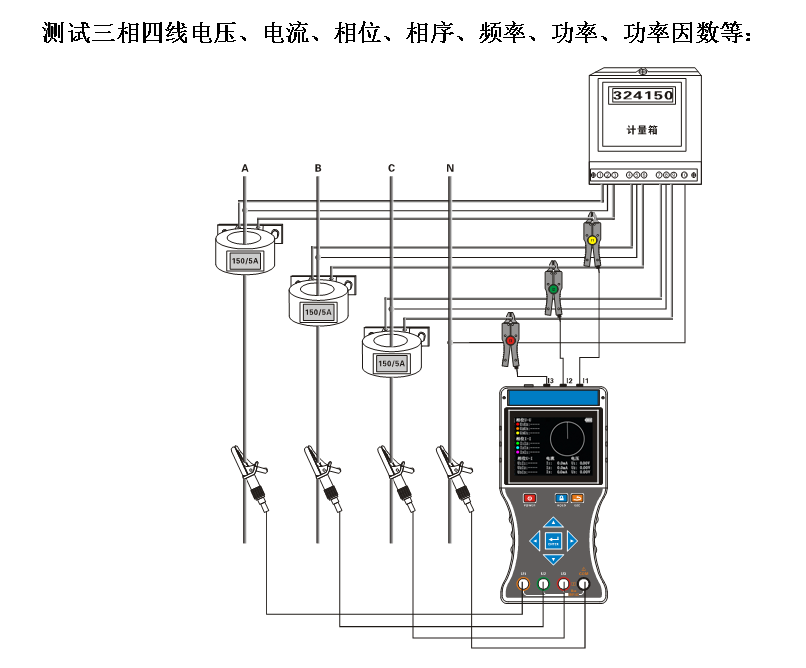

同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等 |
|
電源 |
DC 8.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時 |
|
額定電流 |
約180mA Max |
|
顯示模式 |
3.5寸真彩液晶屏顯示 |
|
儀表尺寸 |
長寬厚：196mm×92mm×54mm |
|
鉗口尺寸 |
φ7.5mm×13mm |
|
采樣速率 |
約3次/秒 |
|
量程 |
交流電壓：0.00V～600V |
|
交流電流：0.0mA～20A |
|
|
相位：0.0°～360.0° |
|
|
頻率：45.00Hz～65.00Hz |
|
|
有功功率：0.0W～12kW |
|
|
無功功率：0.0VAR～12kVAR |
|
|
視在功率：0.0VA～12kVA |
|
|
功率因數：-1～+1 |
|
|
電流矢量和：0mA～60A |
|
|
分辨率 |
電壓：AC 0.01V |
|
電流：AC 0.1mA |
|
|
相位：0.1° |
|
|
頻率：0.01Hz |
|
|
有功功率：0.1W |
|
|
無功功率：0.1VAR |
|
|
視在功率：0.1VA |
|
|
功率因數：0.001 |
|
|
電流矢量和：1mA |
|
|
精度 （基準條件下） |
電壓：±(0.5%量程) |
|
電流：±(0.5%量程) |
|
|
相位：±1°（工作條件下的相位誤差：10mA～20A為±3°；10mA以下±6°） |
|
|
有功功率：±(1.0%量程) |
|
|
無功功率：±(1.0%量程) |
|
|
視在功率：±(1.0%量程) |
|
|
頻 率：±(1.0%量程) |
|
|
功率因數：±0.03 |
|
|
相序 |
正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 |
|
反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 |
|
|
檢測速率 |
約2秒/次 |
|
數據保持 |
測試中按HOLD鍵保持數據，“HD”符號顯示 |
|
數據存儲 |
99組 |
|
充電接口 |
USB充電接口 |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
背光功能 |
有，背光亮度可調節 |
|
電壓檢測 |
當電池電壓低于6.5V時，電池電壓低符號顯示，提醒給電池充電 |
|
儀表質量 |
主機：350g(帶電池) |
|
電流鉗：170g×3 |
|
|
總質量：約1.35kg |
|
|
測試線長度 |
1.5m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐壓 |
儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕緣 |
儀表線路與護套外殼之間≥100MΩ |
|
結構 |
雙重絕緣，帶絕緣防振護套 |
|
適合安規 |
IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 |
|

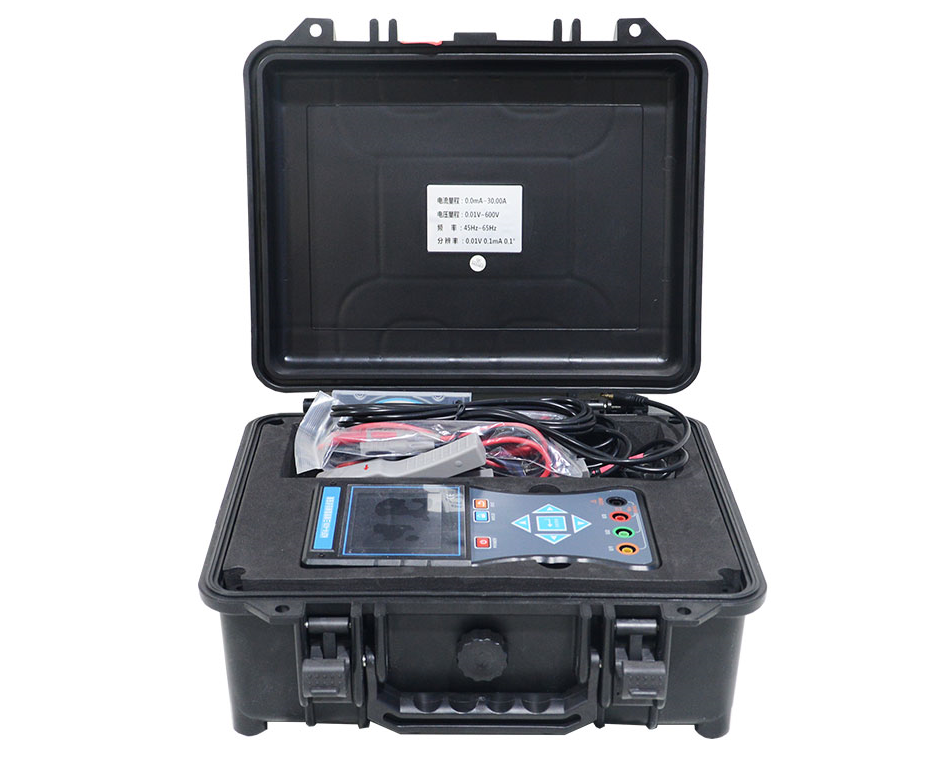

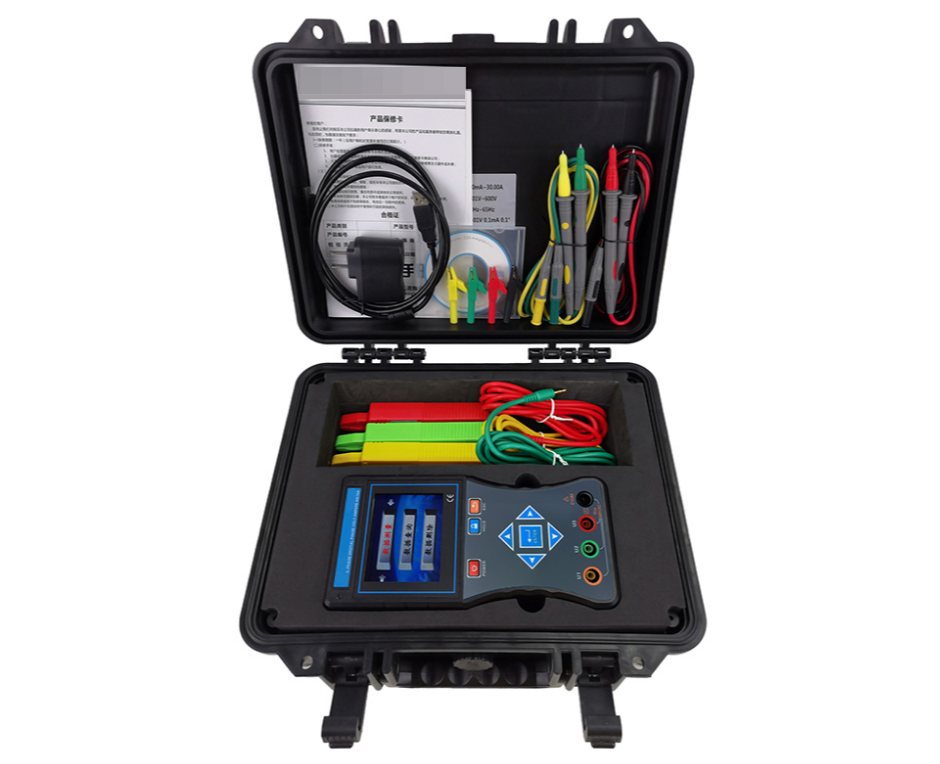

附件清單 |
|||
|
1 |
主機 |
臺 |
1 |
|
2 |
電流鉗 |
把 |
3 |
|
3 |
測試線 |
條 |
4 |
|
4 |
USB充電器、充電線 |
套 |
1 |
|
5 |
鋰電池(儀表內) |
組 |
1 |
|
6 |
采樣器 |
只 |
1 |
|
7 |
手動開關 |
個 |
1 |
|
8 |
脈沖表測試線 |
條 |
1 |
|
9 |
通訊軟件 |
套 |
1 |
|
10 |
通訊線 |
根 |
1 |
|
11 |
儀表箱 |
個 |
1 |
|
12 |
說明書 |
份 |
1 |
|
13 |
出廠報告 |
份 |
1 |
|
14 |
合格證 |
份 |
1 |
