ZSTAG-9700無線高低壓核相電流測試儀參數

功    能

高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等

電    源

接收器： DC 9V可充鋰電池

探測器： DC 5V可充鋰電池

USB充電接口，連續工作約10小時

測試方式

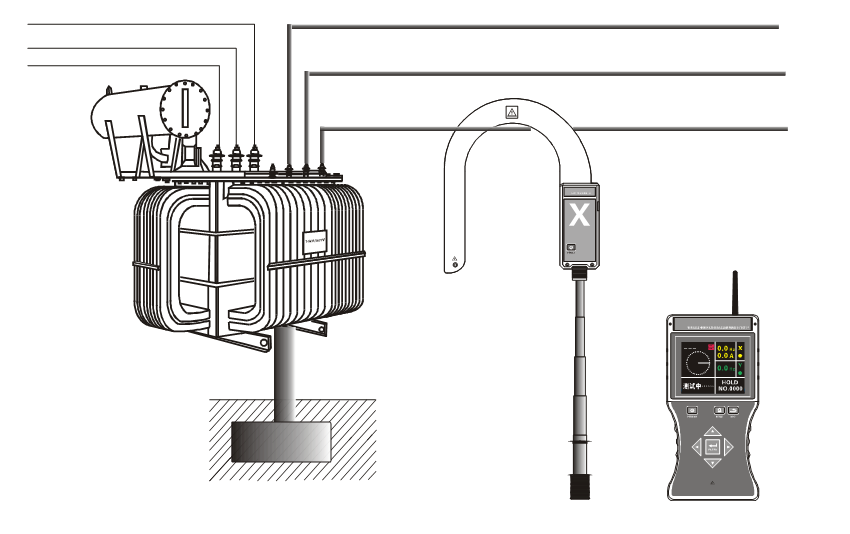

鉤式探測器，可以掛在線路上或鉤住導線測試

傳輸方式

315MHz、433MHz無線傳輸

核相距離

約160m

顯示模式

3.5寸真彩液晶屏顯示

可測線徑

Ф168mm的導線，或168mm×245mm的母排

量    程

核相電壓等級：AC 1V～550kV

相位：0.0°～360.0°

頻率：45Hz～75Hz

電流：0.00A～20000A

分 辨 力

0.1°；0.1Hz；10mA

精度(23℃±5℃，80%RH以下)

相位：≤±10°

頻率：≤±2Hz

電流：0～6000A,±3%±5dgt; 6000A～20000A,±4%±5dgt;

相別定性

同相:－30°～30°；異相: 90°～150°和210°～270°

語音功能

同相、異相、X信號正常、Y信號正常等語音功能

絕緣桿尺寸

拉伸后長約5m；收縮后長約1m(5節)

數據存儲

9999組

核相方式

接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)

非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)

驗電指示

探測器“嘟--嘟--嘟”蜂鳴聲

換    檔

自動換檔

位置誤差

測試電流時導線位置誤差的影響：A區無位置誤差；B區約增加0.2%；C區約增加2%(見后圖)

采樣速率

2次/秒

儀表尺寸

鉤式探測器：長寬厚310mm×270mm×52mm

探測器：長寬厚145mm×60mm×48mm

接收器：長寬厚250mm×100mm×40mm

背光控制

按上下箭頭鍵調整背光亮度

感應強度控制

根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相

數據保持

測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持

退出功能

按ESC鍵退出當前功能界面，返回上級目錄

數據查閱

按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據

無信號指示

當接收器沒有收到發射信號時動態顯示“----”符號

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

電池電壓

當電池電量不足時

探測器：電源指示燈慢閃，提醒充電

接收端：電池電壓低符號顯示，提醒充電

額定電流

探測器：35mA max；接收器：300mA max

儀表質量

檢測儀：496g(含電池)

接收器：395g(含電池)

絕緣桿：1.45kg

總質量：13.5kg(含儀表箱)

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

干    擾

無特強電磁場；無433MHz 、315MHz同頻干擾

絕緣強度

絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)

檢測儀：2000V/rms(絕緣桿連接頭與檢測儀頂端之間)

接收器：2000V/rms(外殼前后兩端之前)

結    構

防滴漏Ⅱ型、IP63

適合安規

GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

附件

1

鉤式探測器

1臺

2

探測器（X、Y各1個）

2個

3

接收器

1臺

4

天線

4根

5

伸縮絕緣桿

2根

6

布包

1個

7

USB充電器、充電線

2套

8

自校線

1根

9

輔助接地線

2根

10

說明書

1本

11

出廠報告

1份

12

合格證

1張
