ZSWX-3300無線高低壓相序表參數

功    能

高低壓三相線路相序、核相、頻率、相位、驗電、電壓測試

電    源

接收器： DC 7.4V  1500mAH可充鋰電池

探測器： DC 3.7V  1000mAH可充鋰電池

USB充電接口，連續工作約8小時

傳輸方式

315MHz、433MHz無線傳輸

核相距離

最大約100m

顯示模式

3.5寸真彩液晶屏顯示

量    程

核相電壓等級：AC 1V～550kV（超過35 kV 非接觸核相）

電壓：AC 1kV～35kV（接觸測試電壓時）

相位：0°～360°

頻率：45Hz～75Hz

分 辨 率

0.1°；0.1Hz；1V

精度(23℃±5℃，80%RH以下)

相位：≤±10°

頻率：≤±2Hz

電壓：±15%±5dgt（1kV～35kV，高壓架空線路，其它應用誤差±25%±5dgt）

結果定性

相序（相位以X探測器為基準）

A相：330°～0°或0°～30°

B相：90°～150°

C相：210°～270°

正相序：X=A相，Y=B相，Z=C相

反相序：X=A相，Y=C相，Z=B相

同相：330°～0°或0°～30°

異相：90°～150°和210°～270°

語音功能

同相、異相、X信號正常、Y信號正常等語音功能

絕緣桿尺寸

拉伸后長約3.2m；收縮后長約0.6m(可選購5米桿)

數據存儲

9999組

測量方式

接觸測量：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸測試(帶絕緣桿操作)

非接觸測量：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線(帶絕緣桿操作)

輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接，增強信號

驗電指示

有電時探測器發出“嘟--嘟--嘟”蜂鳴聲

換    檔

自動換檔

采樣速率

2次/秒

儀表尺寸

探測器：長寬厚145mm×60mm×48mm

接收器：長寬厚250mm×100mm×40mm

背光控制

按上下箭頭鍵調整背光亮度

感應強度控制

根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相

數據保持

測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持

退出功能

按ESC鍵退出當前功能界面，返回上級目錄

數據查閱

按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據

無信號指示

當接收器沒有收到發射信號時動態顯示“----”符號

自動關機

開機約15分鐘后，儀表自動關機，以降低電池消耗

電池電壓

當電池電壓低于3.2V時：

探測器：電源指示燈慢閃，提醒充電；

接收端：電池電壓低符號顯示，提醒充電；

額定電流

探測器：20mA max；接收器：200mA max

儀表質量

探測器：205g(含電池)

接收器：395g(含電池)

絕緣桿：0.5kg(1根)

總質量：5.6kg(含儀表箱)

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

干    擾

無特強電磁場；無433MHz 、315MHz同頻干擾

絕緣強度

絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)

探測器：2000V/rms(外殼兩端之間)

接收器：2000V/rms(外殼兩端之間)

結    構

防滴漏Ⅱ型、IP63

適合安規

GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求

符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

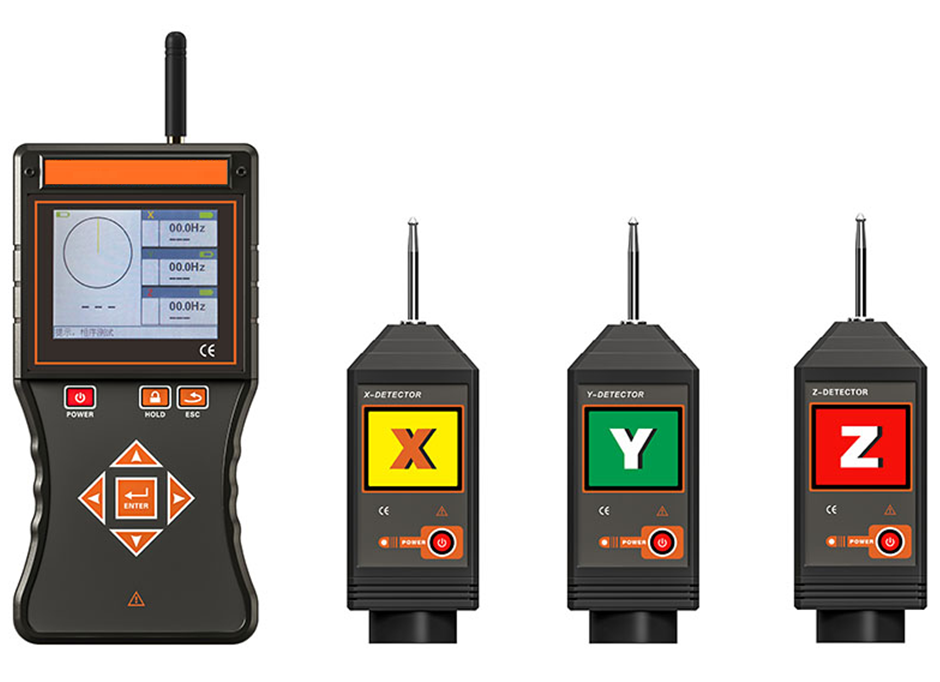

附件

1

探測器

3個(X、Y、Z各1個)

2

接收器

1臺

3

天線 (接收機用)

1根

3

伸縮絕緣桿

3根

4

鋁箱

1個

5

探鉤、探針

6只（各3只）

6

USB充電器、充電線

1套

7

鋰電池

4個(儀表內)

8

自校線

1根

9

輔助測試線

3根

10

說明書

1本

11

出廠報告

1份

12

合格證

1張
