1、用于對保護類、計量類CT/PT進行自動測試,適用于實驗室也適用于現場檢測。
2、ZSFA-6600 互感器伏安特性綜合測試儀(6路同測/3000V/1000A)是一款全自動化的CT/PT特性測試儀器,是繼電保護和高壓絕緣專業的專門檢測儀器。儀器可以完成的試驗包括:CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗,自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值,交流耐壓,一次通流(也稱二次回路)自動退磁,二次直阻,二次負荷,角差比差,可測低壓互感器,零序互感器,可測變壓器套管CT,可測準確限值系數(ALF),可綜合測試(電壓法一次性接線同時測試伏安特性、變比極性功能)等結果參數。
3、儀器采用進口核心器件,嚴格的制造工藝,保證產品性能穩定可靠;儀器面板采用人體工學設計,操作簡便,一人操作即可完成全部測試工作,軟件功能強大,自動計算并給出測試結果;自帶U盤轉存功能,結合上位機軟件,生成完備的測試報告,數據管理簡便高效,減輕測試人員工作負擔;儀器自帶微型打印機,可即時打印測試數據和曲線。本儀器是一款功能完備、適用于實驗室也適用于現場檢測并廣受用戶好評的專業測試儀器。
CTPT伏安特性綜合測試儀、互感器伏安特性綜合測試儀、CTPT伏安特性綜合測試儀
ZSFA-6600 互感器伏安特性綜合測試儀(6路同測/3000V/1000A)可以完成的試驗包括:CT伏安特性試驗、CT變比極性試驗、CT極性試驗、CT一次通流試驗、PT伏安特性試驗、PT變比極性試驗和PT極性試驗,自動計算拐點電壓電流值、變比比差值、5%或10%誤差曲線值,交流耐壓,一次通流(也稱二次回路)自動退磁,二次直阻,二次負荷,角差比差,可測低壓互感器,零序互感器,可測變壓器套管CT,可測準確限值系數(ALF),可綜合測試(電壓法一次性接線同時測試伏安特性、變比極性功能)等結果參數。
特點優勢
1、支持檢測CT和PT,CT變比6路同測;
2、滿足 GB1207、GB1208等規程要求;
3、無需外接其它輔助設備,單機即可完成所有檢測項目;
4、自帶微型快速打印機、可直接現場打印測試結果;
5、采用智能控制器,操作簡單;
6、大屏幕液晶,圖形化顯示接口;
7、按規程自動給出CT/PT(勵磁)拐點值;
8、自動給出5%和10%誤差曲線;
9、可保存3000組測試資料,掉電后不丟失;
10、支持U盤轉存資料,可以通過標準的PC進行讀取,并生成WORD報告;
11、小巧輕便≤22Kg,非常利于現場測試。
ZSFA-6600 互感器伏安特性綜合測試儀(6路同測/3000V/1000A)
CT(保護類、計量類)
PT

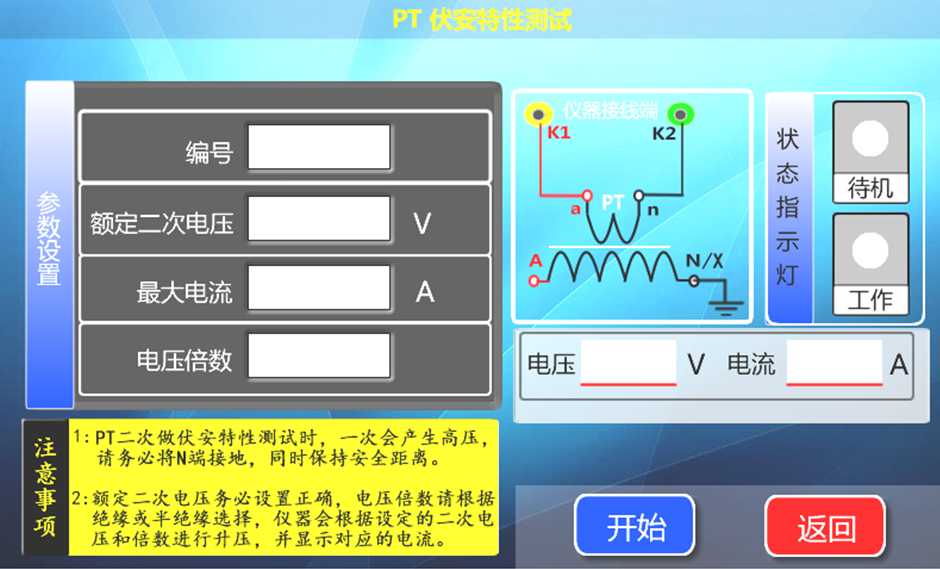

伏安特性(勵磁特性)曲線
伏安特性(勵磁特性)曲線
自動給出拐點值
自動給出拐點值
自動給出5%和10%的誤差曲線,可測限值系數實際值(ALF)

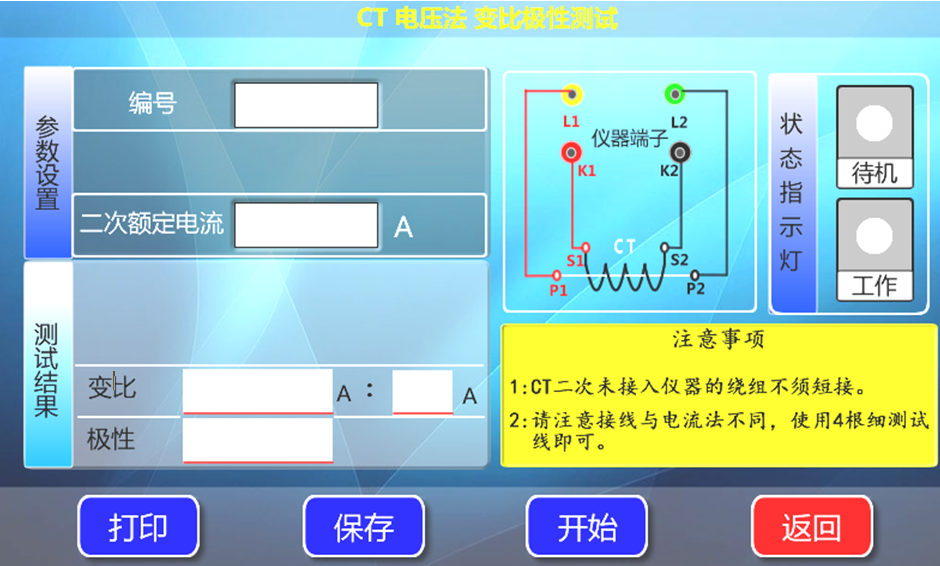

變比測量
變比測量,極性判斷
極性判斷
比差測量
比差測量

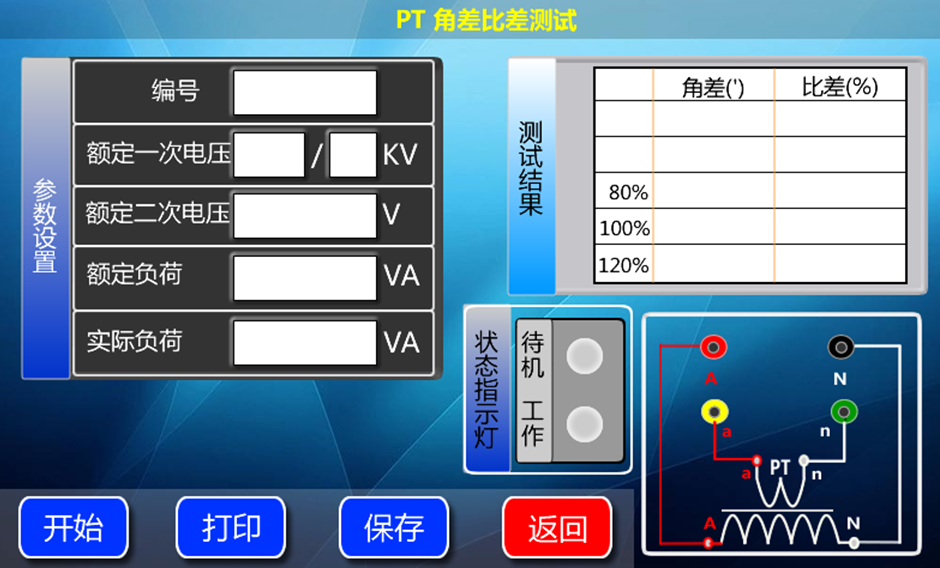

相位(角差)測量
相位(角差)測量
一次通流測試

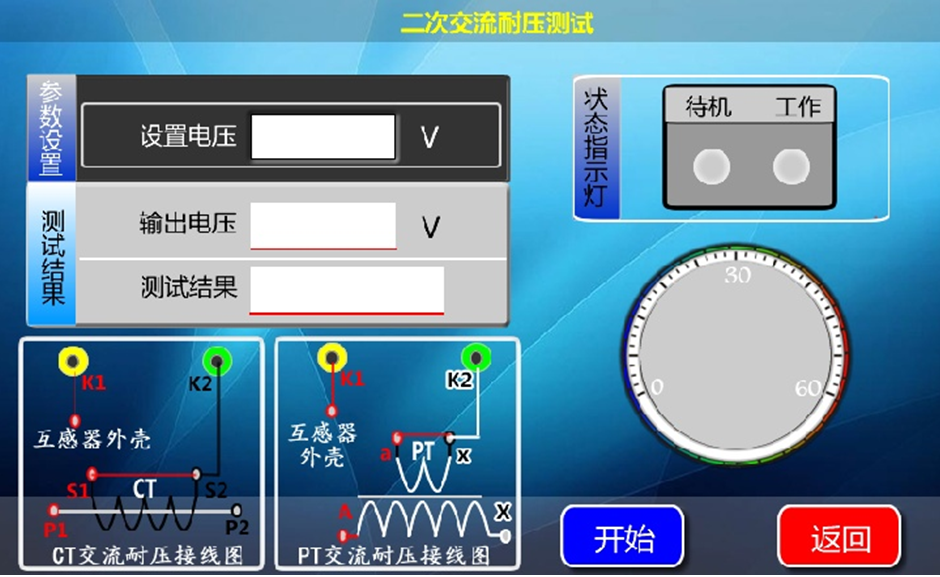

交流耐壓測試
交流耐壓測試

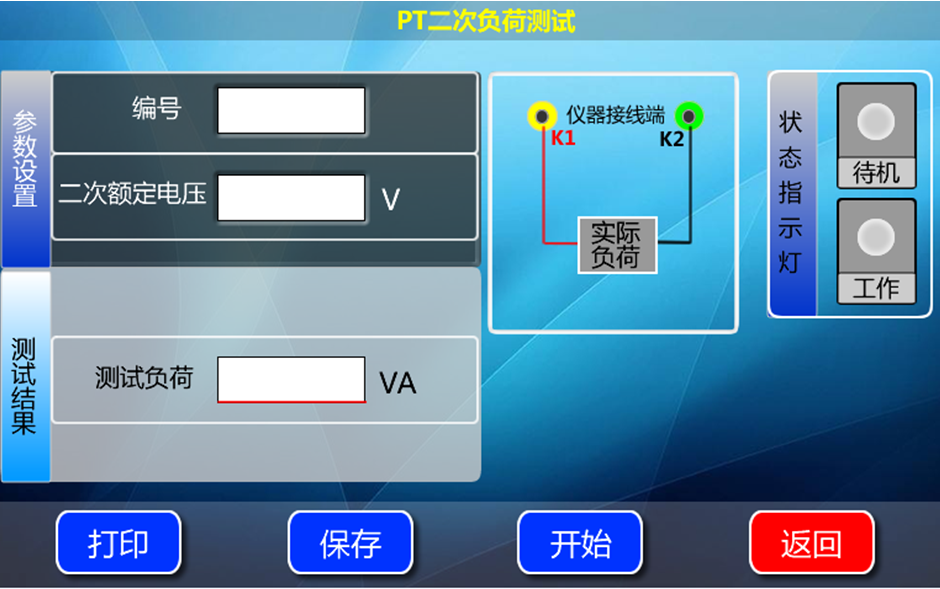

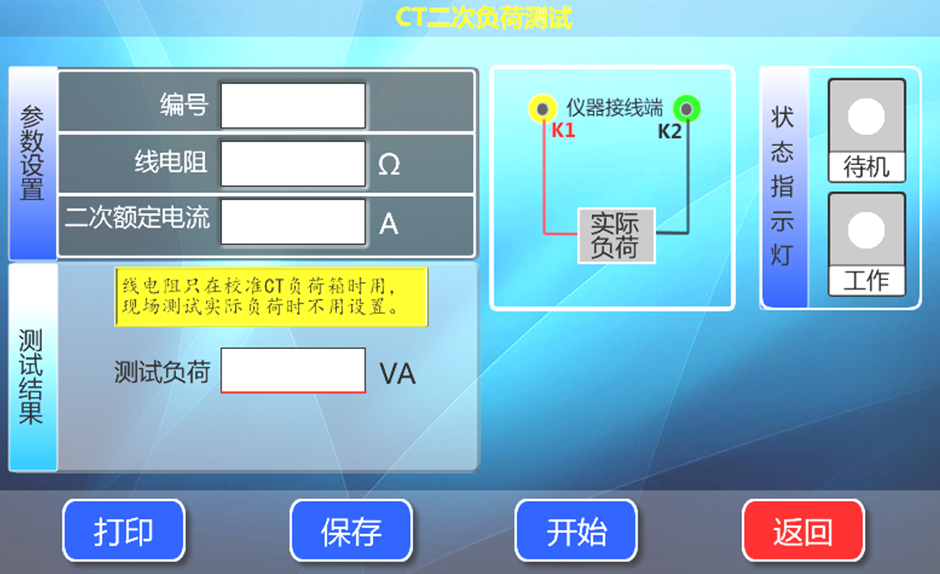

二次負荷測試
二次負荷測試

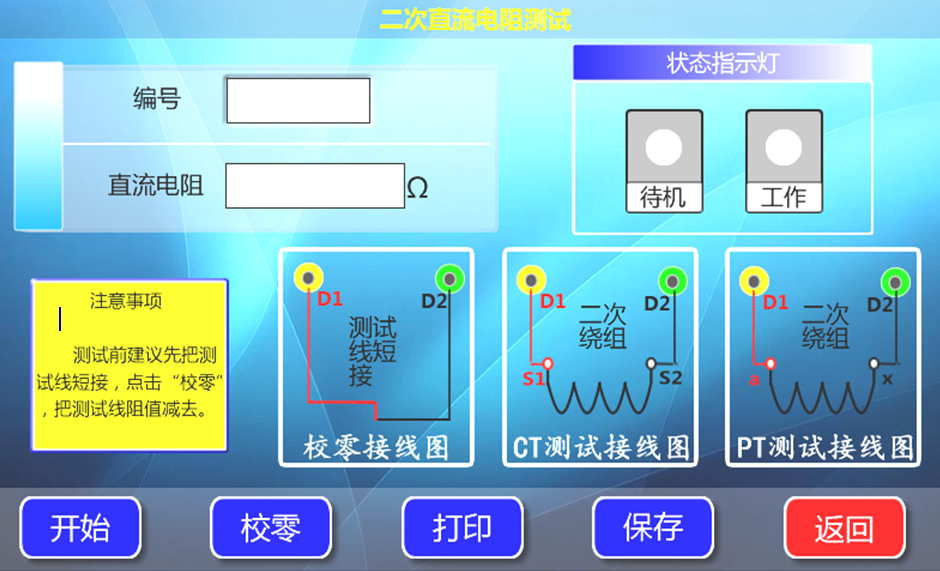

二次繞組測試
二次繞組測試
PT伏安電壓倍數可調(1.2—2.5)
可測中低壓互感器,零序互感器伏安特性
/
可測GIS,套管CT
/
綜合測試,一次測試同時完成勵磁、變比極性
/
參數
工作電源
AC220V±10% 、50Hz
設備輸出
0~3000Vrms, 5Arms(電流最大設置20A)
大電流輸出
0~1000A
勵磁精度
≤0.5%(0.2%*讀數+0.3%*量程)
二次繞組電阻測量
范圍
0.1~300Ω
精度
≤1.0%(0.4%*讀數+0.6%*量程)
二次實際負荷測量
范圍
5~500VA
精度
≤1.0%(0.4%*讀數+0.6%*量程)±0.1VA
相位測量(角差)
精度
4min
分辨率
0.1min
CT變比測量
范圍
≤25000A/5A(5000A/1A)
精度
≤0.5%
PT變比測量
范圍
≤500KV
精度
≤0.5%
工作環境
溫度:-10℃
~ 40℃,濕度:≤90%,海拔高度:≤1000m
尺寸、重量
尺寸:410mm ×
260mm × 340mm , 重量:≤22Kg
附件 |
||
1 |
主機 |
1臺 |
2 |
測試線 |
1套 |
3 |
電源線 |
1根 |
4 |
U盤 |
1個 |
5 |
保險管 |
1支 |
打印紙 |
2卷 |
|
6 |
出廠報告 |
1份 |
7 |
說明書 |
1份 |
8 |
合格證 |
1份 |
