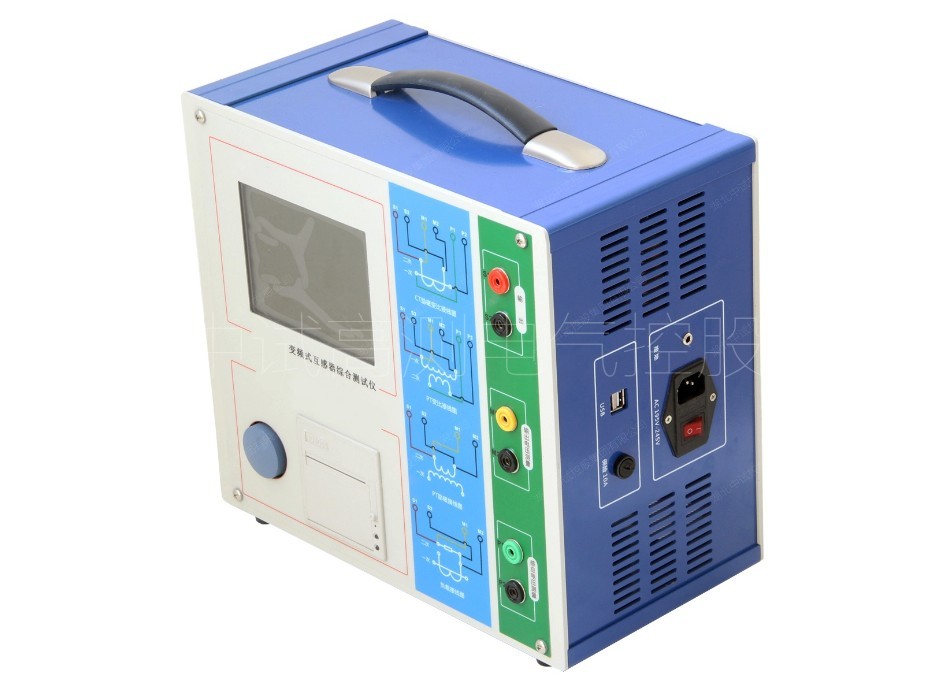

ZSCPT-120P變頻式互感器綜合測試儀(0.2%,18A峰值)


  • 可用于各種型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試
  • 參考標準:GB 20840.3-2013,GB 20840.2-2014
    • 保護類、計量類、TP類
    • CT、PT測試
    • CT變比測量范圍:1~40000,PT變比測量范圍:1~40000,精度±0.2%

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載
  • 行業配套

產品簡介


ZSCPT-120P變頻式互感器綜合特性測試儀精度±0.2%是由本公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。

產品別稱

變頻式全自動互感器校驗儀、變頻電流互感器測試儀、變頻式自動互感器測量儀、變頻電流互感器測試儀

產品特征

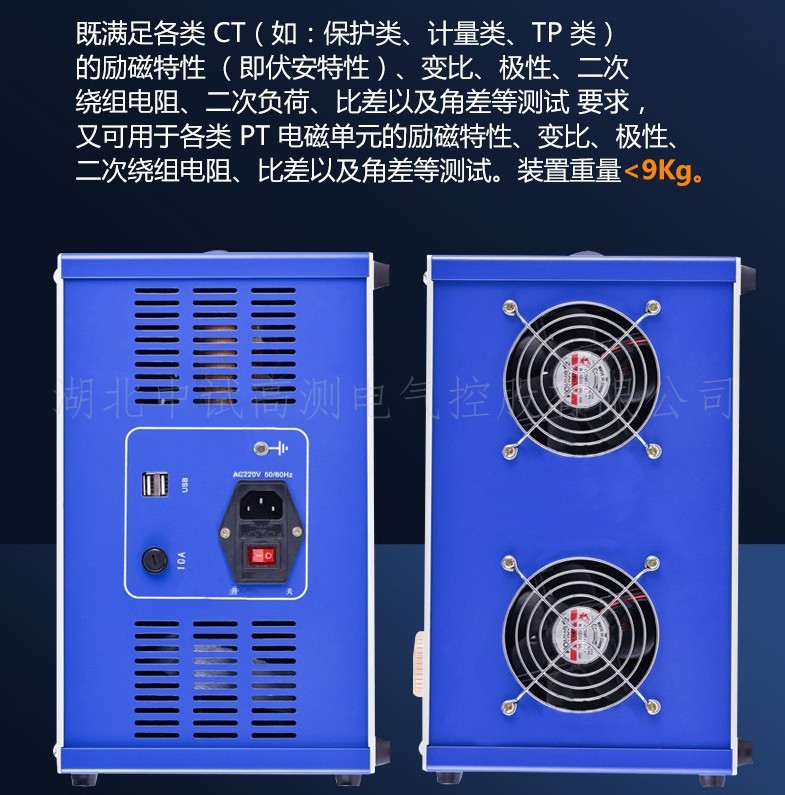

1、功能全面,既滿足各類CT(如:保護類、計量類、TP類)的勵磁特性(即伏安特性)、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求,又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻、比差以及角差等測試。
2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數(ALF)、儀表保安系數(FS)、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3、測試滿足GB1208(IEC60044-1)、GB16847(IEC60044-6) 、GB1207等各類互感器標準,并依照互感器類型和級別自動選擇何種標準進行測試。
4、基于先進的低頻法測試原理,能應對拐點高達45KV的CT測試。

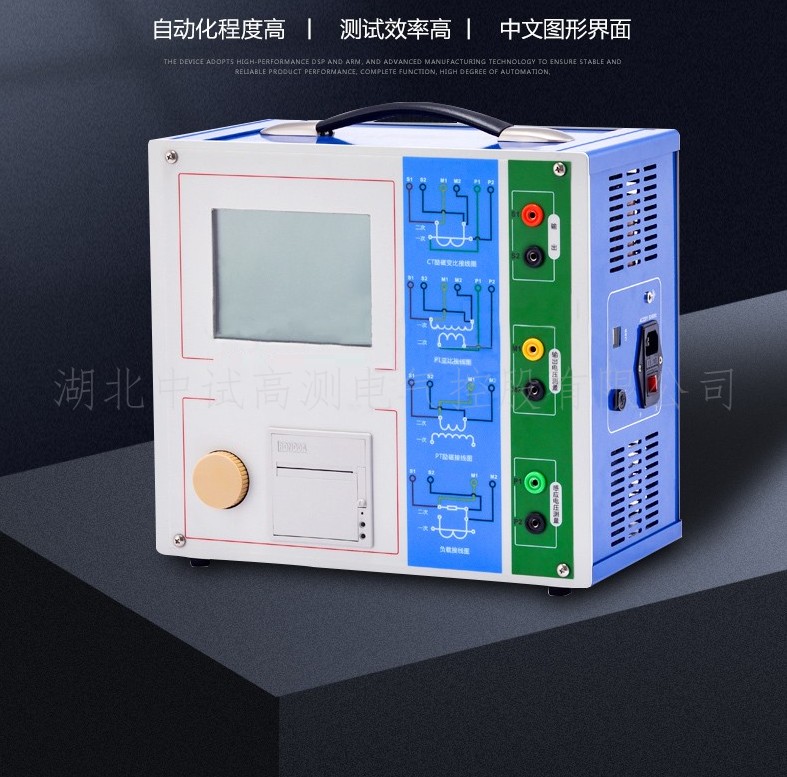

5、界面友好美觀,全中文圖形界面。

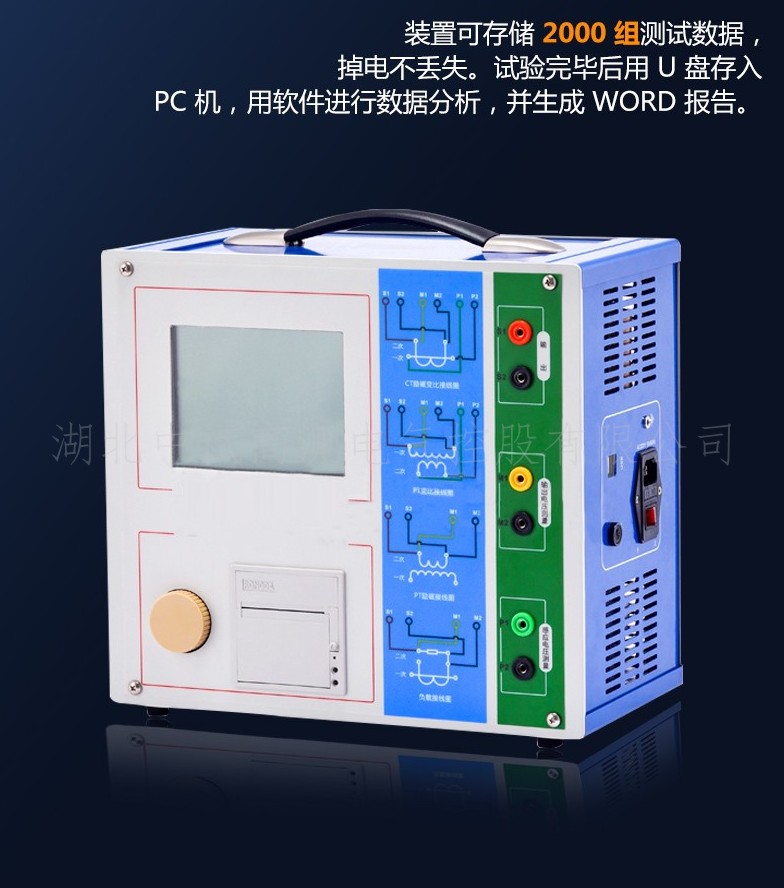

6、裝置可存儲2000組測試數據,掉電不丟失。試驗完畢后用U盤存入PC機,用軟件進行數據分析,并生成WORD報告。

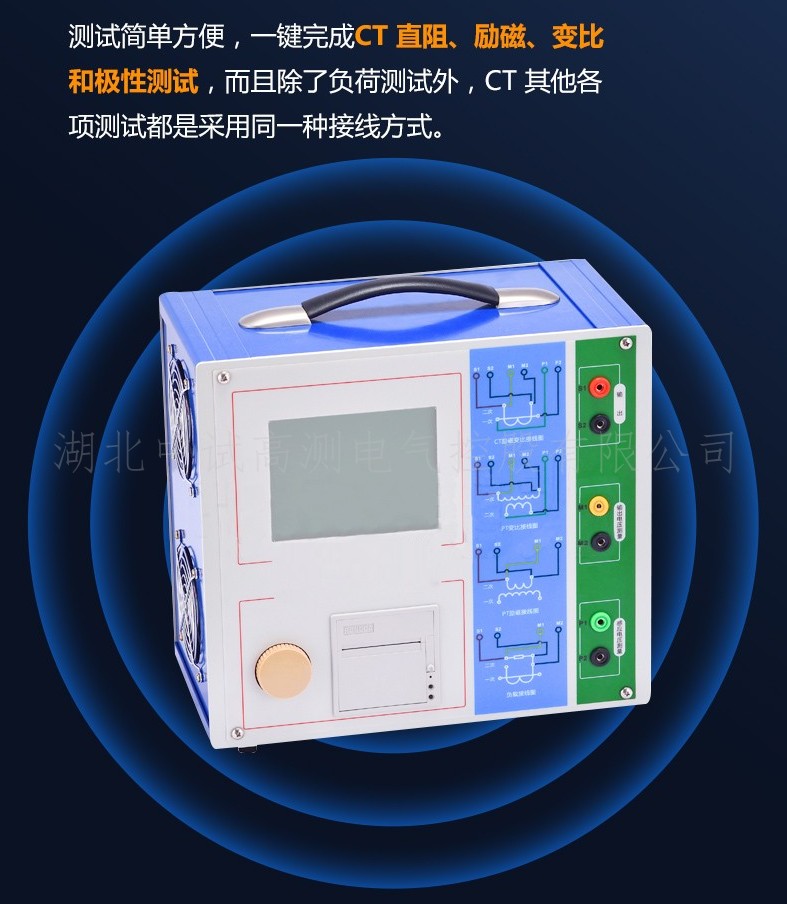

7、測試簡單方便,一鍵完成CT直阻、勵磁、變比和極性測試,而且除了負荷測試外,CT其他各項測試都是采用同一種接線方式。
8、易于攜帶,裝置重量<9Kg。

ZSCPT-120P變頻式互感器綜合特性測試儀參數

測試用途

保護類CT,保護類PT

輸出

0~180Vrms12Arms18A(峰值)

CT變比

測量

范圍

1~40000

精度

±0.2%

PT變比

測量

范圍

1~40000

精度

±0.2%

相位測量

精度

±5min

分辨率

0.5min

二次繞組電阻測量

范圍

0~300Ω

精度

2%±2mΩ

交流負載測量

范圍

0~1000VA

精度

2%±0.2VA

輸入電源電壓

AC220V±10%50Hz

工作環境

溫度:-10οC~50οC,濕度:≤90%

尺寸、重量

尺寸340mm x 300mm x 150mm重量<9kg

附件

1

主機

1

2

5米紅黑測試線

1

3

5米黃黑測試線

1

4

20米綠黑測試線

1

5

5米接地線

1

6

1.5米電源線

1

7

接線端子

12

8

鱷魚夾

12

9

10安保險

5

10

打印紙

2

11

軟件U

12

出廠報告

1

13

說明書

1

14

合格證

1







































































































     合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車















     合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車

服務理念

湖北中試高測電氣控股有限公司始終堅持"精心打造精品、優質回報客戶"的宗旨,并嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。建立完善的銷售服務機制,將銷售服務工作納入企業管理范疇,堅持常抓不懈;

主動服務

公司作為領先高新技術企業是電力檢測儀器和高壓試驗設備的研制廠商,是電力、水利、石油、鐵路、礦山等相關領域試驗解決方案產品的供應商。用心去感知,幫助客戶降低成本、提高效率。滿足客戶的服務期望,不斷引導、開發和創造客戶消費需求;

差異化服務

公司細分供電系統、發電系統、用電單位和科研院所等,精心設計針對性營銷服務方案,打造具有競爭力的客戶和業務品牌。秉承"服務為本、誠信經營"的方針,完善服務系統,加強售前、售中、售后服務,對不同地域客戶在諸多現場使用產品出現的各種問題及時幫助解決,使用戶感到極大方便;

高效服務

高效的服務為公司迎來效益,同時我們以服務促發展,以客戶為中心的服務體系,建立健全營銷渠道,優化服務流程,改善支撐手段,贏得了廣大客戶的信任,產品和服務贏得至高市場榮譽;

優質服務

公司推崇5S服務理念,引領服務先進理念,以親和、細致的服務感動客戶,尊重客戶,理解客戶,持續提供超越客戶期望的產品與服務,竭盡所能誠信天下,做客戶們永遠的伙伴。


服務流程

我們嚴格執行《售后服務承諾書》,我們深信優質、系統、全面、快捷的服務是事業發展的基礎。經過多年的不斷探索和進取,我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的管理、先進的技術創建國內一流的服務企業為目標,制定了規范管理制度,嚴格過程控制,保證產品質量,達到顧客滿意的質量方針,堅持"用戶第一"的原則,構建良好的銷售服務體系,為客戶提供優質的售前、售中及售后服務

1. 尊敬的的用戶,不論您有何種需求:只要您撥打湖北中試高測電氣控股有限公司統一服務熱線 027-83982728 剩下的事有我們來做;

2. 我們的服務專員將會給您提供專業的產品咨詢和技術解答;

3. 了解您的訴求,建立產品服務記錄,并與您協商確定售后服務方式;

4. 如有需要,我們會第一時間安排專業的技術工程師按與您約定的時間準時到達試驗現場;

5. 工程師將向您詳細地講解產品的工作原理和實驗操作步驟;

6. 工程師將現場指導您完成整個試驗過程,并對您提出的技術問題給予專業的解答;

7. 工程師還會為您購買的武漢中試產品進行全面檢測,如有故障,將一并解決;

8. 服務完成后請您對我們的服務提出寶貴的意見或建議,服務信息將同步到售后服務中心;

9. 售后服務中心將積極跟進服務進度,并定期跟蹤回訪。



售后服務承諾書

一、售前服務承諾

1. 提供專業咨詢。在2小時之內答復您提出的專業技術問題;

2. 提供詳細資料。在4小時之內將您所需要的技術資料郵出,并爭取您能在兩日內收到;

3. 提供合理報價。在2小時之內為您提供合理報價;

4. 提供考察接待。隨時接待您的考察,并盡力為您的考察工作提供各種便利條件。

二、售中服務承諾

1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議;

2. 自覺遵守合同法的規定,確保合同及技術協議順利履行;

3. 竭力按時按量為您提供優質產品,并采用最優運輸方式,確保您收到貨物完好無缺;

4. 積極與使用人員溝通,尊重用戶安排,為用戶提供周到的技術支持;

5. 按合同的規定為您提供送檢、安裝、調試及培訓等服務;

6. 無論合同大小,所有客戶在價格及服務方面都是公平的。

三、售后限時服務承諾

1. 我們將按照客戶的要求提供相關的技術培訓和技術資料;

2. 產品有質量問題,三年免費保修,終生維護,有合同約定的按合同約定;

3. 我們保證在15分鐘內進行電話指導,由您自行排除設備的簡單故障;

4. 對于10公斤以下的儀器,在兩日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;

5. 對于10公斤以上的儀器,在三日內排除故障或提供新的設備供您暫時使用,直到損壞設備修好為止;

6. 我們對所銷售的設備3年免費維護,終生維修,長期提供備品備件,軟件免費升級,有合同約定的除外。


服務相關說明

1. 我公司愿為用戶提供各種技術咨詢,當好參謀,并提供有關技術資料,如產品樣本、圖片、產品說明書;

2. 對于用戶來電、來函及來人詢價訪問,我公司將熱情接待,及時給予答復;

3. 我公司配有送貨專車,對于客戶確定合作之后,我們會選擇合理的物流送貨方式將產品安全送達規定地點;

4. 產品在運送過程中,如果由于運輸原因,致使產品損壞,我公司將與用戶協商解決辦法,直到達到用戶滿意為止;

5. 產品在貨物送達時,經驗貨如果發現有漏貨、錯貨或短貨等數量上問題,在接到通知后,將立即派人到現場進行服務和處理;

6. 在用戶使用過程中,如果發現由于我公司方面的責任引起的產品質量問題,我公司在接到通知后,保證在1小時內作出答復;對需要派工程師處理的,保證立即指派技術人員到達現場排除問題,不需要到現場服務的,一定當好參謀,為用戶提供最佳處理方案;

7、我公司派人到用戶現場服務的,應與用戶電話商定到達日期,假如由于某種客觀原因,不能如期到達,必須事前通知用戶,并說明原因或采取相應措施,保證用戶不受損失或把損失降到最低程度。


     合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車
文件名 更新時間 點擊下載
ZSCPT-120P變頻式互感器綜合測試儀(0.2%,18A峰值)說明書 2016年02月28日 點擊下載
ZSCPT-120P變頻式互感器綜合測試儀(0.2%,18A峰值)PDF說明書 2016年02月28日 點擊下載




     合作:國網武漢高所 ? 湖北計量院 ? 國網電網研究院 ? 廣東計量院 ? 江蘇計量院 ? 河北計量院 ? 云南計量院 ? 四川計量院 ? 天津電科院 ? 南網院 ? 武漢計量 ? 北京電科院 ? 中國中車

湖北中試高測電氣控股有限公司針對電力系統互感器測試規范,自主研發生產了ZSCPT-120P變頻式互感器綜合特性測試儀,采用直流法、變頻法與電壓法相結合技術,可準確測量包括CT二次直阻、伏安特性、變比極性等在內的多個重要測試項目。

結合市場需求, 隨著測試技術的發展,我們對該系列設備進行了多次硬軟件升級,可完美勝任電力系統計量用高精度級別CT,保護用穩態、暫態CT的測試工作,解決了傳統原理無法完成的發電機套管CT、GIS式SF6 CT、高拐點大變比的發電機出口CT的測試,測試變比可達30000/1,精確可達0.05% 。

下面我們以ZSCPT-120P變頻式互感器綜合特性測試儀為例,中試控股技術人員向大家介紹這款設備的基本操作方法,其他型號設備可參考本示例。

測試儀器: ZSCPT-120P變頻式互感器綜合特性測試儀

測試項目: CT比差、角差、勵磁特性、直阻等

測試對象:  電流互感器

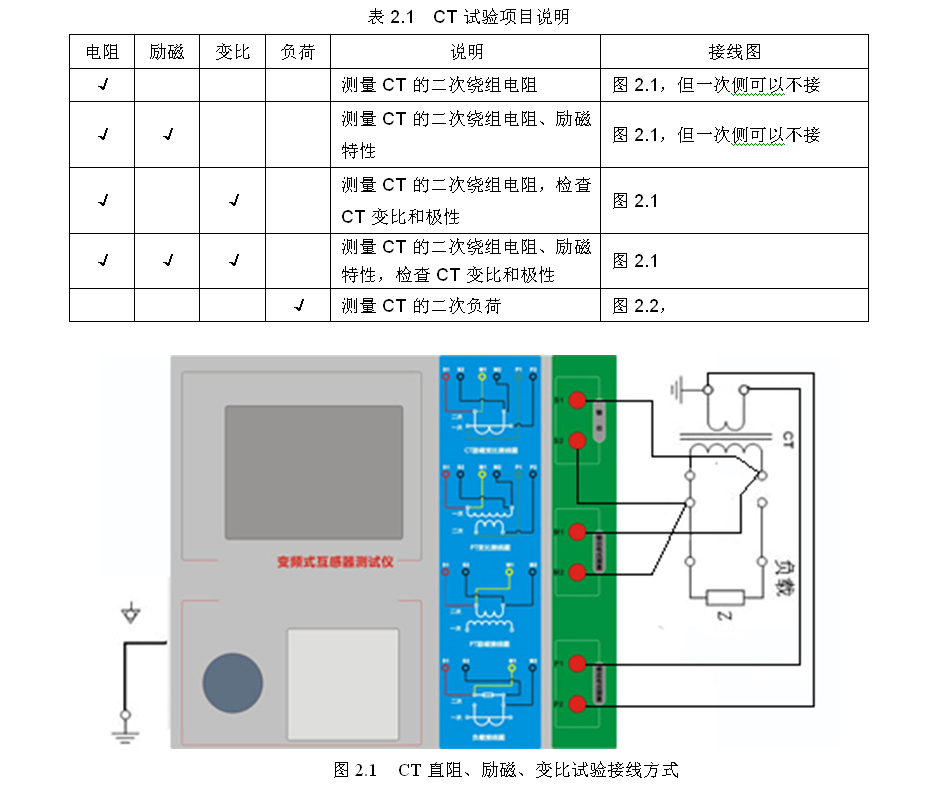

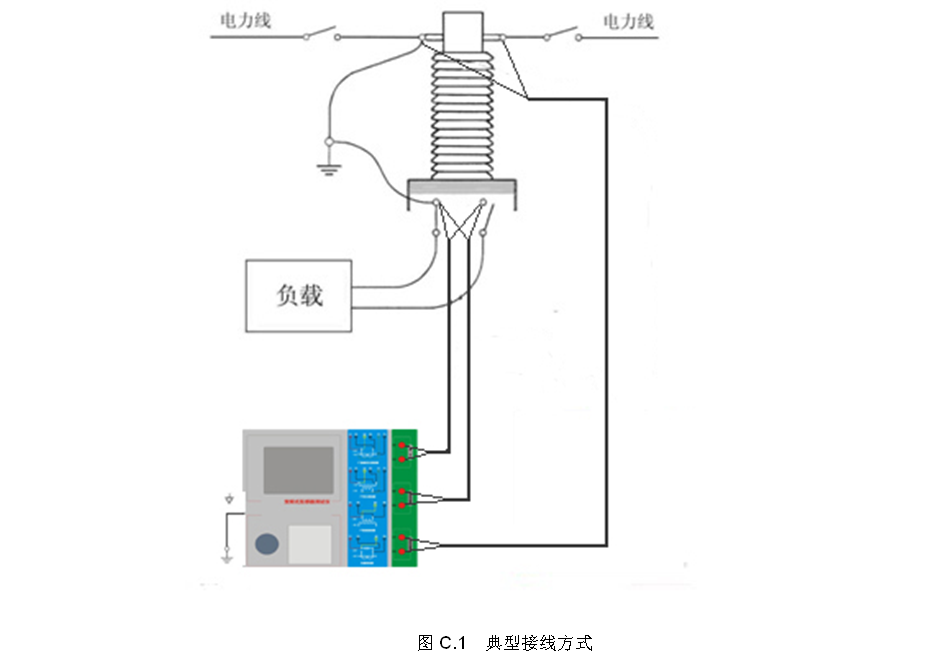

接線原理圖:



1) 接線方式 ZSCPT-120PS1口M1口接入電流互感器二次側S1口,測試儀S2口M2口接入互感器二次側S2口,測試儀P1P2接一次側兩端。



2)參數設置 :參考下圖。



參數說明:

一次電流/二次電流: 銘牌標注的額定電流,本CT為200/5;

繞組級別: 銘牌上標注的繞組等級,計量級或者保護級;

大電流: 一般選擇1.0A,根據經驗一般保護類CT的飽和電流在一百mA左右,計量級(或測量級)在幾十mA左右,大電流需大于飽和電流,正常情況下可設置為1.0A;

Sn/cos: CT負載,根據CT參數填寫,本CT為10VA, 功率因素為0.8;

FS: 儀表保安系數,除非銘牌專門給出,否則可默認選10。

設置完成后,在確認接線正確的情況下,點擊開始。(此處以1S1 1S2計量繞組為例)

儀器自動開始測試勾選的測試項目,并在25s后提示結束。

 3)測試結果





電流互感器測試報告

電阻特征:

參數

測試值

參數

測試值

電阻[25 ℃]

0.0878  Ω

電阻[75 ℃]

0.1050  Ω

勵磁特征:

參數

測試值

參數

測試值

拐點電壓VKN

10.666  V

不飽和電感LU

0.47  H

拐點電流IKN

0.07767  A

剩磁系數KR

0.74

極限電動勢EAL

12.62  V

二次時間常數TS

1.10  S

復合誤差ΕAL

0.34  %

實測儀表保安系數FS

5.90

變比特征:

參數

測試值

參數

測試值

變比

200.0  :5.0076

比值差

0.15  %

匝數比

39.80

相位差

2.96  '

極性

同極性/-



針對不同繞組級別,誤差參考如下圖:



該電流互感器合格標準要求角差0.5級,比差不超過30′,同極性,實測結果比差0.15%、角差2.96′,極性相同。
