產品簡介

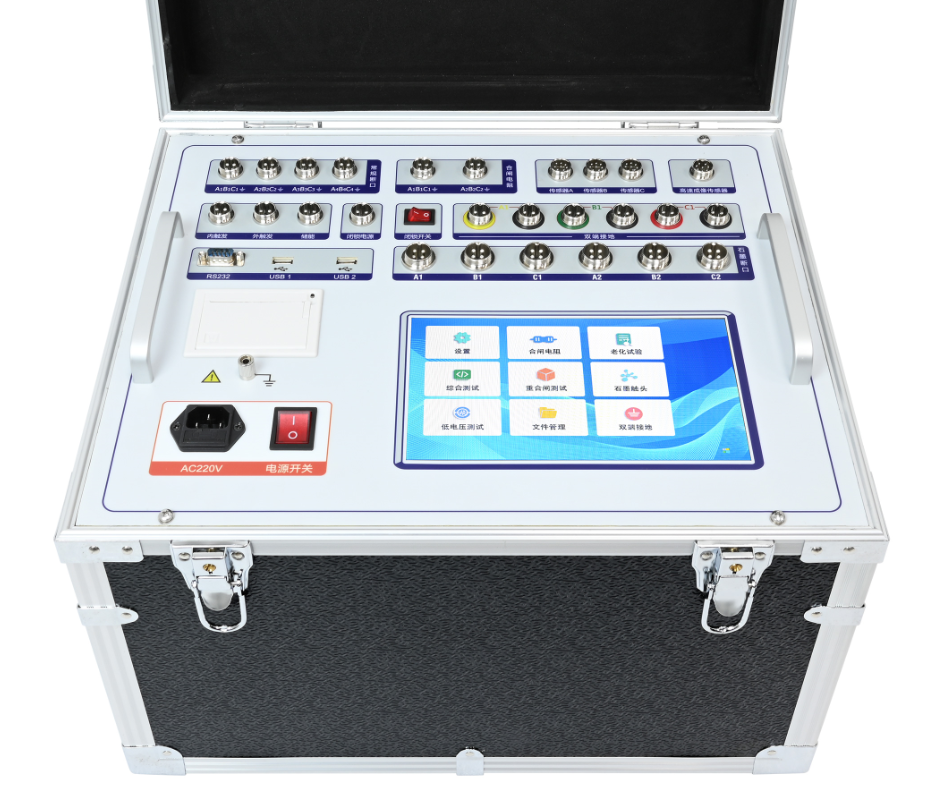

ZSKC-9830高壓開關綜合特性測試儀（3路），ZSKC-9860高壓開關綜合特性測試儀（6路）

高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。ZSKC-9700高壓開關特性綜合測試儀是依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

產品別稱

斷路器動特性分析儀、高壓開關機械特性測試儀、高壓開關動特性測試儀 、斷路器特性測試儀、智能開關測試儀、真空開關特性測試儀

產品特征

1、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。9寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

2、高速熱敏打印機，方便現場打印測試數據、觸頭波形、行程曲線、電流曲線。

3、機內集成式操作電源，無須現場二次電源，使用方便快捷。可提供DC6～270V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

4、配備直線傳感器、旋轉傳感器、萬能傳感器、激光傳感器（選配）以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

5、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

6、開關動作一次，得到所有數據及圖形，測試數據和圖形同屏顯示，速度可進行再計算，無需再測試。可以顯示開關斷路器的各種曲線、合閘行程曲線；分閘行程曲線；合-分行程曲線；分-合-分行程曲線；線圈電流曲線；電機儲能曲線；時間曲線，并可進行數字、曲線圖形分析。

7、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

8、配備2個USB接口，可接鼠標操作儀器，可直接把數據保存到U盤，上傳到計算機進行分析、保存。RS232接口聯機操作選配、無線平板操作選配。

9、同時可測12路金屬觸頭斷口、6路主斷口和6路輔助斷口、6路合閘電阻、1路速度(3路速度選配)、6路雙端接地測量（感應法3路和6路選配）。可使用加速度傳感器、數字傳感器、模擬傳感器、電阻性傳感器測量開關的行程、超程、反彈、過沖。

10、內含包絡線，通過一臺開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

11、內部抗干擾電路可滿足500KV變電站內可靠使用。

技術參數

  1．時間測量：

      12路 固有分閘（合閘）時間

      分閘（合閘）相內不同期

      分閘（合閘）相間不同期之差

      合閘（分閘）彈跳時間（彈跳次數）

      不同期測試范圍：1ms～99ms，分辨率：0.01ms；

      內觸發測試范圍：1ms～999ms，分辨率：0.01ms,

        1000ms～9999ms,分辨率：0.1ms,  10000ms～200000ms分辨率：1ms。

       外觸發測試范圍：0.01ms～200s

       在1000ms以內準確率：0.05%±0.1ms。

2. 合閘電阻測量：

      6路固有分閘（合閘）時間

       分閘（合閘）相內不同期

       分閘（合閘）相間不同期

       合閘電阻投入時間、電阻值

3. 測量范圍：30～10KΩ,分辨率0.1Ω，準確度：≤1%±1Ω

4. 速度測量：剛分（剛合）速度，指定時間段（行程段或角度段）平均速度

5.測速范圍：0.1mm傳感器 0.01～25.00m/s，

         345°角度傳感器 0.01～25.00m/s，

      激光傳感器0.01～15.00m/s。

6.行程測量：動觸頭行程（行程）（3路行程測量選配）

       接觸行程（開距）

       超行程

       過沖行程或反彈行程

7.石墨電流：10A±5%

8.測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率：0.1mm。

      旋轉傳感器：345^о，測量范圍：0-1000mm，分辨率：0.08^о。此傳感器有15度的無效區，安裝時在儀器可看到傳感器有效區域，數值顯示在160-200度左右為佳。

      加速度傳感器測量范圍：0-300mm，分辨率：0.1mm。

9.線圈電流范圍：最大電流30A,分辨率：0.01A。

10.線圈電阻測量范圍：0～10000Ω,分辨率：0.01Ω。

11.儀器電源 ：AC220V ± 10%；50Hz ± 10%。

12.直流電源輸出：DC6～270V連續可調，DC24V≤25A（短時），DC220V≤ 20A(短時)。

13.外觸發觸發電壓：AC/DC10-300V，電流≤120A

14.隔離開關測量范圍：

  ⑴、電壓輸出：DC6～270V（可調）；

    ⑵、電源輸出時間：0.01-20秒（可設置）；

    ⑶、斷口信號最大采集時間為200秒；

    ⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

15.主機體積：400×300×175mm

16.使用環境：-20℃~+50℃

17.相對濕度：≤90%
