本產品可廣泛應用于電力系統的局放檢測,包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測,通過以下幾項指標來衡量電氣設備的放電程度:
局部放電強度檢測:通過測量 1 個工頻周期內的放電信號,根據放電脈沖序列中最大值(dB)來表征局部放電的強度。
局部放電頻度檢測:通過測量 1 個工頻周期內的放電信號,提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
高壓開關柜局部放電試驗儀、變壓器局部放電試驗儀、GIS、架空線路、電纜、環網柜局部放電試驗儀
1、配置不同傳感器實現幾乎所有的高壓電氣設備的局部放電檢測;
ZSJF-9908多功能局部放電測試儀
作用:對高壓電氣設備的局部放電缺陷進行檢測及定位,應用于電力系統的局部放電檢測,電纜、變壓器(包括干式變壓器)、GIS、架空線路、高壓開關柜、環網柜、電壓/電流互感器、電纜終端、電纜分支箱、絕緣子等絕緣狀態檢測。

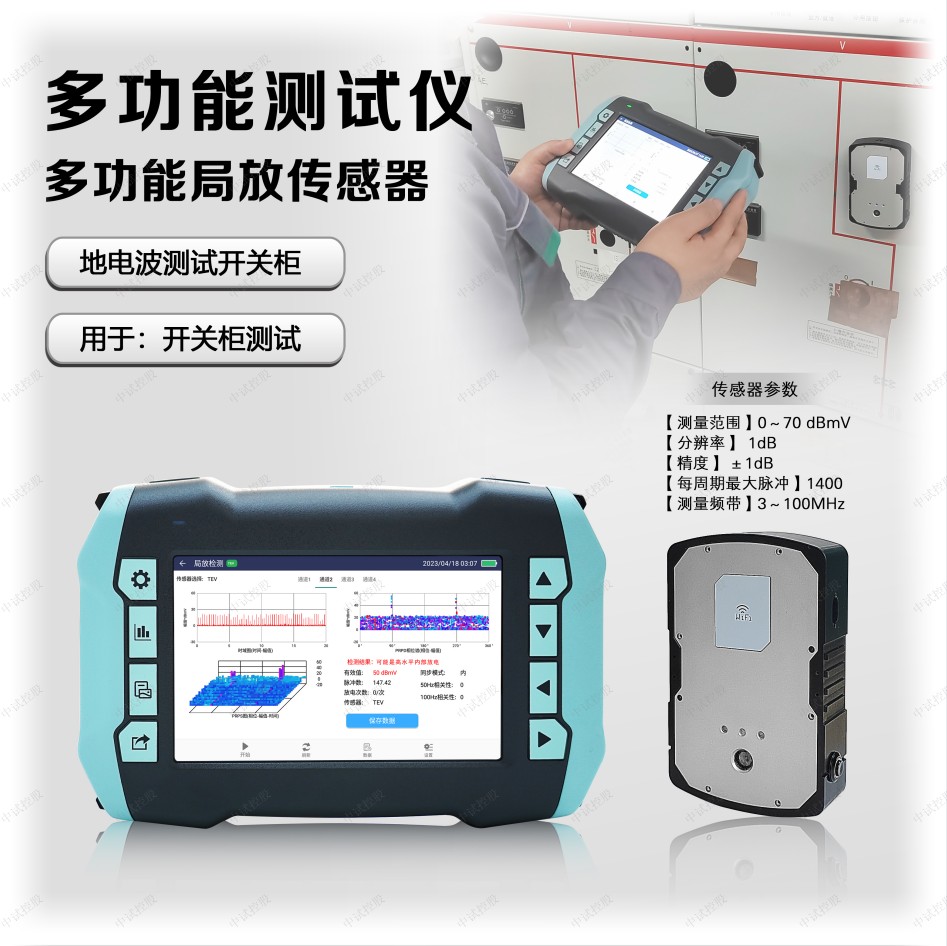

TEV地電波測量

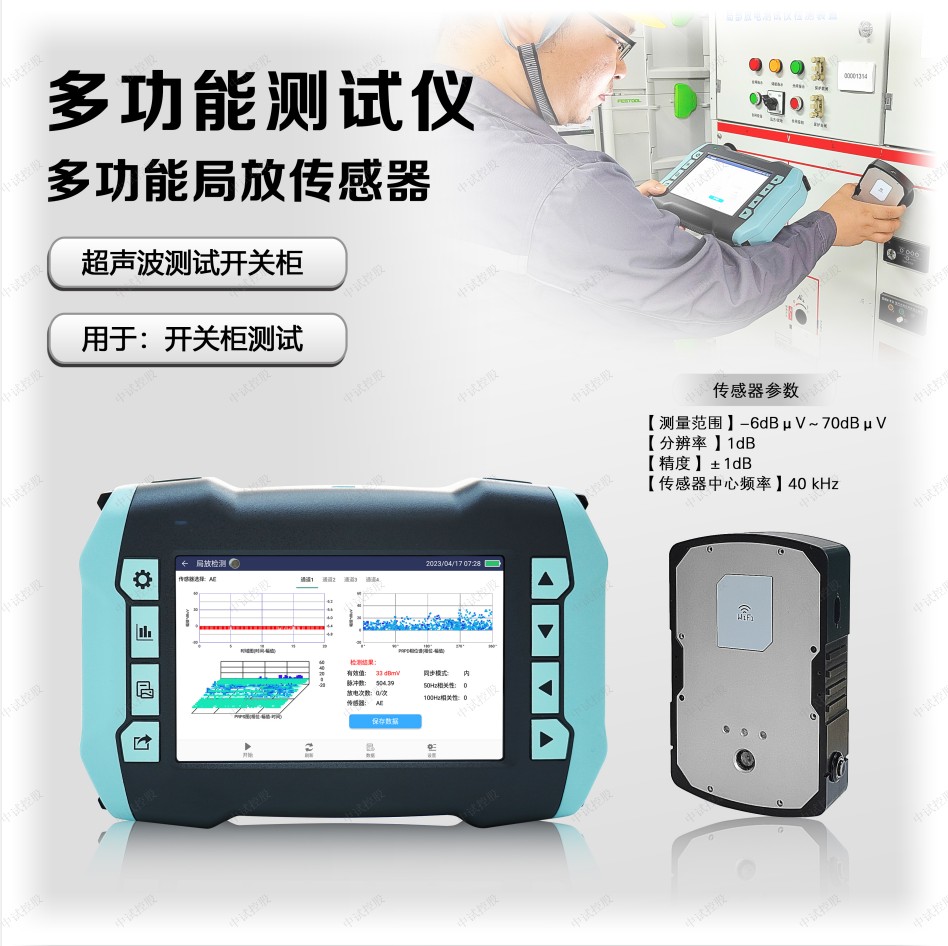

AE接觸式超聲波測量
測量范圍
0-70 dBmV
測量范圍
-6dBμV 至 68dBμV
分辨率
1dB
分辨率
1dB
精度
±1dB
精度
±1dB
每周期最大脈沖
1400
頻率范圍
20~200 kHz
測量頻帶
3~100MHz

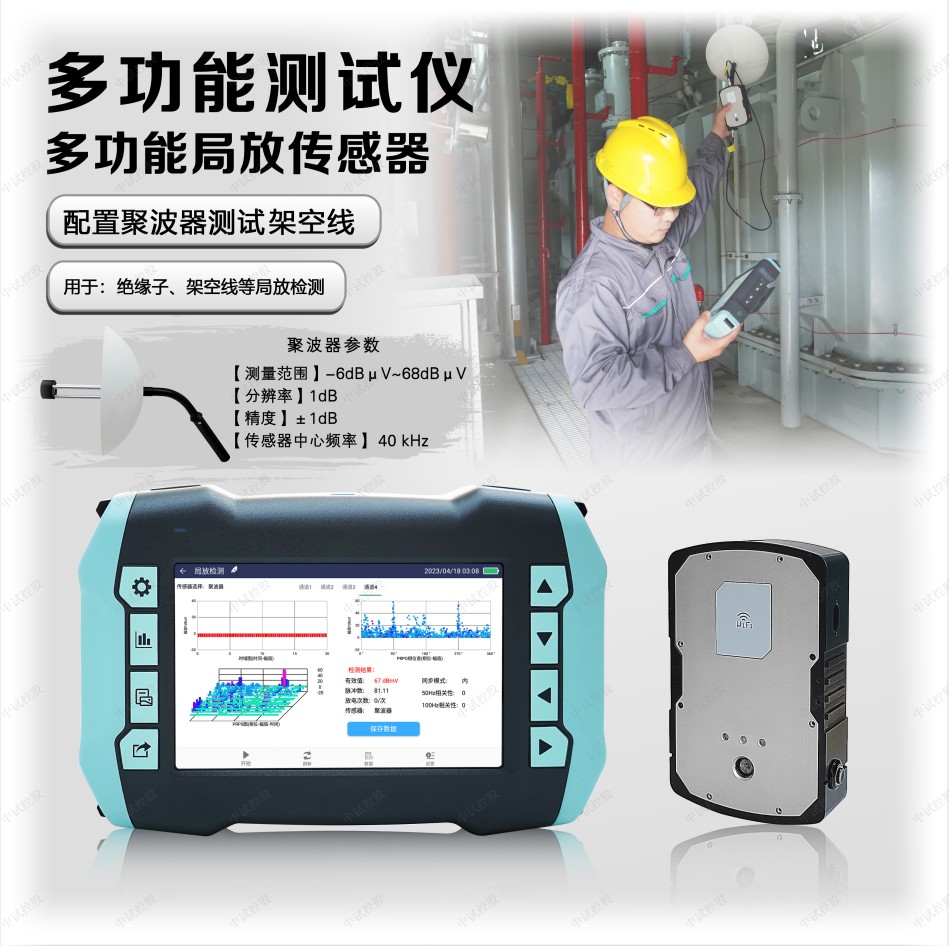

AA非接觸式超聲波測量

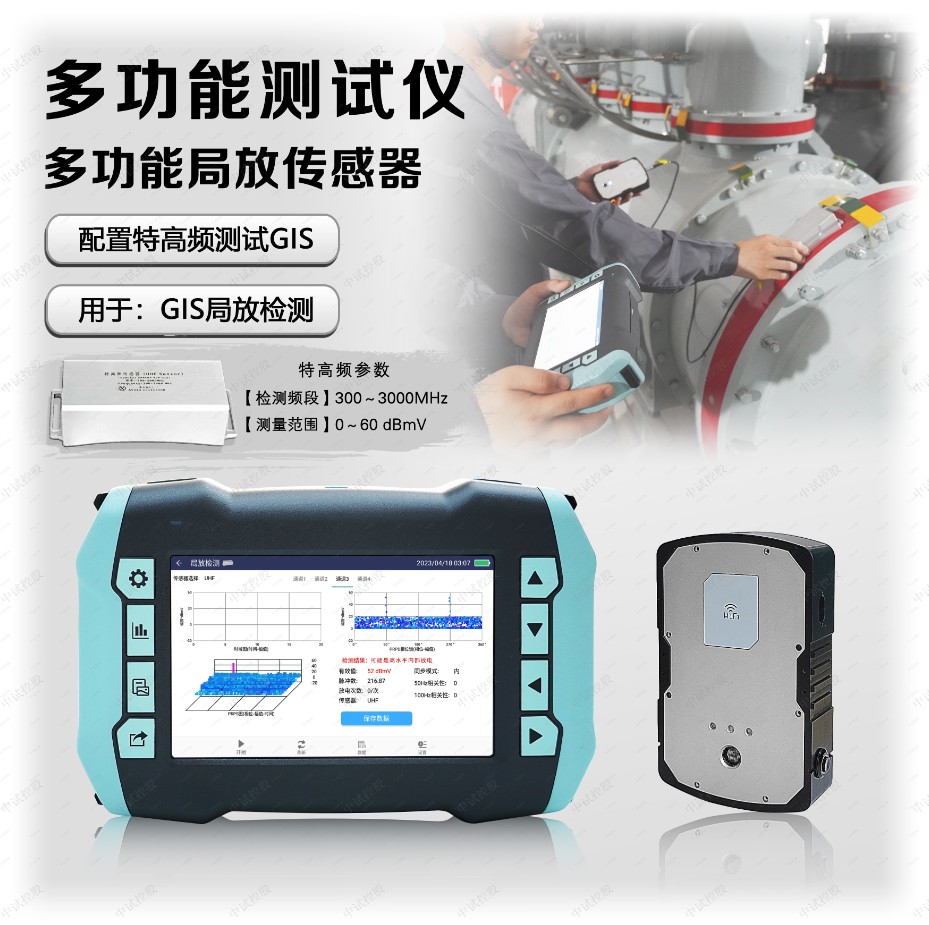

UHF特高頻測量
測量范圍
-6dBμV~68dBμV
檢測頻段
300-2000MHz
分辨率
1dB
測量范圍
0-60 dBmV
精度
±1dB
傳感器中心頻率
40 kHz

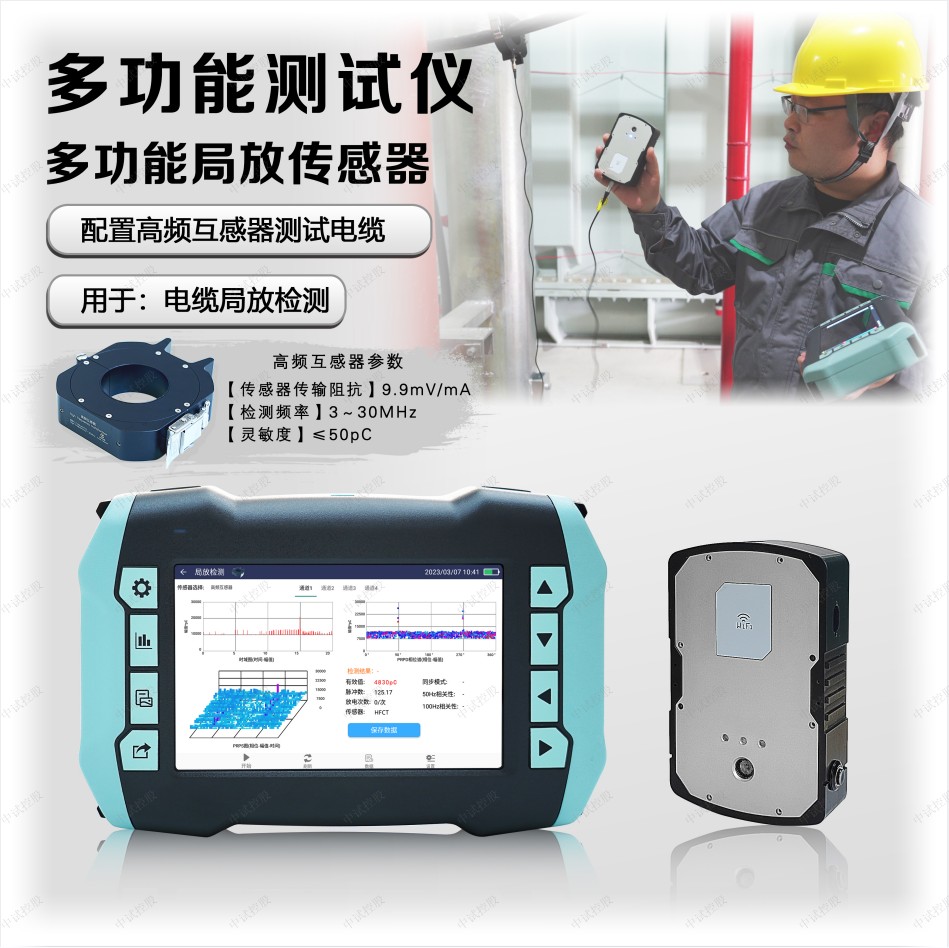

HFCT高頻互感器測量
傳感器傳輸阻抗
9.9mV/mA
檢測頻率
3~30MHz
靈敏度
≤50pC
硬件
外殼
ABS
主機尺寸
248*165*55(長*寬*厚,mm)
顯示
7英寸電容式觸摸屏,分辨率1280*800
采樣精度
12bit
同步方式
內同步、外同步
連接器
USB 接口(兼充電器輸入)外部傳感器輸入接口
SD 卡
標配 16G ~ 64G
內置電池
3.7V/5000mAh 鋰電池
工作時間
約 6 小時
充電器
100~240VAC,50/60Hz
使用溫度
-35 ~ 50℃
濕度
30-60% 相對濕度
重量
1.3kg
附件
序號
名稱
數量單位
備 注
1
多功能測試儀
1
標配
2
多功能局放1號傳感器
1
適用于開關柜的超聲波與地電波檢測
3
多功能局放2號傳感器
1
連接配合接觸式超聲波、高頻互感器和特高頻等傳感器的測試
4
接觸式超聲波傳感器
1
用于變壓器、GIS、電機等局放檢測
5
高頻互感器
1
用于電纜局放檢測
6
特高頻傳感器
1
用于測試GIS
7

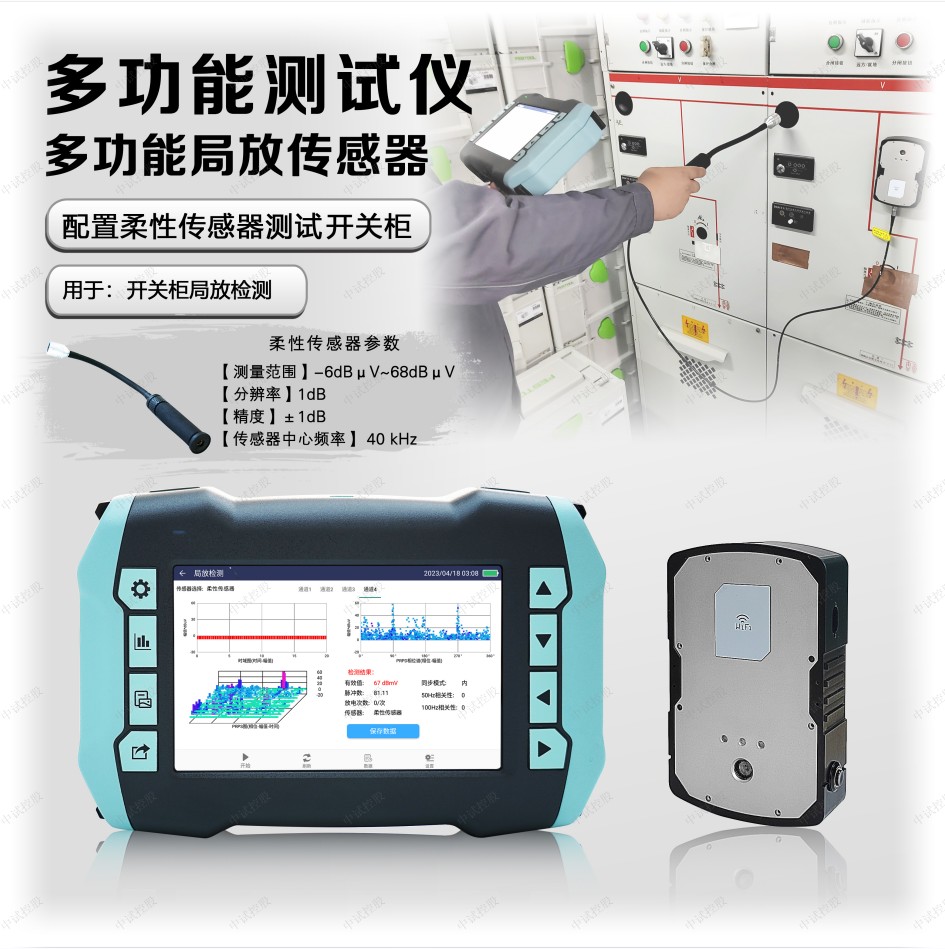

柔性傳感器
1
用于測試開關柜
8
U盤
1
9
充電器
1
10
USB線
1
11
說明書
1
12
出廠報告
1
13
合格證
1
2、提供時域波形、PRPD、PRPS等多種放電圖譜,實現不同放電類型的分析;
3、人性化的人機界面方便不同設備的數據管理;
4、內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器,可外接變壓器、GIS、架空線路、電纜等專用傳感器;
5、采用非侵入式檢測方式,測試過程中無需停電,無需額外配置高壓源,比傳統的脈沖式局部放電檢測儀使用更加方便;
6、測試帶寬范圍為30kHz ~ 2.0GHz,適用各種頻段的檢測原理。
按照標準
DL/T 500-2009 電壓檢測儀使用技術條件
GB/T 4208-2008 外殼防護等級的分類(IP代碼)
GB/T 2423.1-2001 電工電子產品基本環境試驗規程 試驗 A:低溫試驗方法
GB/T 2423.2-2001 電工電子產品基本環境試驗規程 試驗 B:高溫試驗方法
GB/T 2423.4-1993 電工電子產品基本環境試驗規程 試驗:交變濕熱試驗方法
GB/T 2423.5-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:沖擊試驗方法
GB/T 2423.10-1995 電工電子產品環境試驗 第2部分:試驗方法 試驗和導則:振動(正弦)試驗方法
GB/T 17626.2-2006 電磁兼容性 試驗和測量技術 靜電放電抗擾度性試驗(IEC 61000-4-2:1995)
GB/T 17626.5-2008 電磁兼容性 試驗和測量技術 浪涌(沖擊)抗擾度試驗(IEC 61000-4-5:1995)
GB/T 17626.3-2006 電磁兼容性 試驗和測量技術 射頻電磁場輻射抗擾度試驗(IEC 61000-4-3:1995)
GB/T 17626.4-2008 電磁兼容性 試驗和測量技術 快速瞬變電脈沖群抗擾度試驗(IEC 61000-4-4: 1995)
GB/T 17626.7-1998 電磁兼容 試驗和測量技術供電系統及所連設備諧波、諧間波的測量和測量?jī)x器導則
GB/T 19862-2005 工業自動化儀表絕緣電阻、絕緣強度技術要求和試驗方法
