ZSYDF-10KVA/100KV 局放測試裝置


  • 用于被試品高壓試驗時的局放量測試
  • 參考標準:DL/T 848.3-2004
    • 本成套系統由局放儀、無局放高壓試驗變壓器、控制臺、隔離變壓器、高壓耦合電容器、高壓無局放限流電阻等六個部分組成
    • 電壓互感器、電流互感器、變壓器、氧化鋅避雷器、高壓開關、絕緣子局放試驗
    • 適合電壓等級:35KV及以下

    • 品牌:中試所 ? 中試控股
    • 湖北電力試驗技術研究協會會長單位
    • 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
  • 歡迎來電咨詢 027-83621138  聯系我們






  • 產品介紹
  • 應用展示
  • 圖文集合
  • 質保方針
  • 資料下載

產品簡介

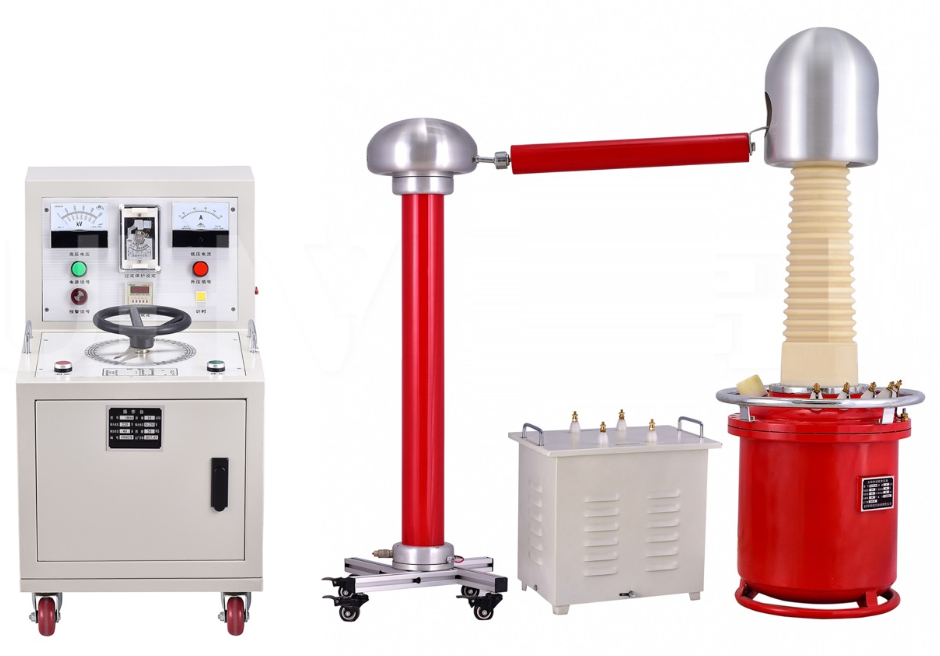

1ZSYDF-10KVA/100KV局放試驗測試裝置適用于供配電系統,電力變壓器制造廠、工礦企業、科研部門等,對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗,是高壓試驗中必不可少的重要設備。

2、廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量,產品的型式試驗,絕緣的運行監督等。

3、本儀器檢測靈敏度高,試樣電容覆蓋范圍大,適用試品范圍廣,輸入單元(檢測阻抗)配備齊全,頻帶組合多(九種)。

4、儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示,指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

產品別稱

變壓器局部放電檢測儀、電壓互感器局部放電測試儀、電流互感器局放儀、氧化鋅避雷器局部放電系統

產品特征

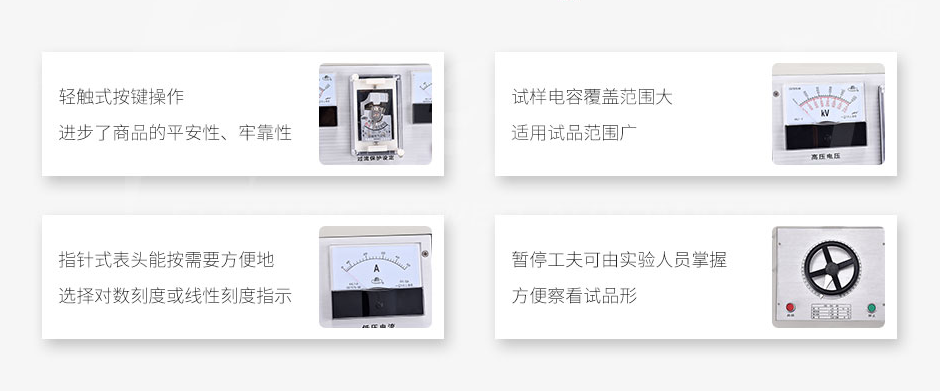

1、全中文界面,操作簡單明了,可順應多種使用場所;

2、輕觸式按鍵操作,一切功用均可經過按鍵設定,進步了商品的平安性、牢靠性;

3、采用硬、軟件抗攪擾技術相結合,功能波動,抗攪擾性強;

4、暫停功用,自動控制時,此功用可做到在恣意點完成升壓或降壓的暫停,暫停工夫可由實驗人員靈敏掌握,方便察看試品形;

5、自動計時功用。自動控制時,當電壓自動上升至設定值時,設備自動開端計時,當計時工夫到,顯示實驗后果,設備自動回到零位。

一、局放儀(組成:局放儀主機、校驗脈沖發生器)

1.局部放電局部放電是指在絕緣的局部位置放電,它并不構成整個絕緣的貫通性擊穿。它包含三種放電形式:內部放電(在介質內部)、沿面放電(在介質表面)、電暈放電(在電極尖端)

2.電荷量q在試品兩端瞬時注入一定電荷量,使試品端電壓的變化和由局部放電本身引起的端電壓的變化相同,此注入量即為局部放電的視在電荷量。

3.視在放電量校準器視在放電量校準器是一標準電量發生器,試驗前它以輸出某固定電量加之試品兩端,模擬該試品在此電量下放電時局部放電測試儀的響應,此時調整刻度系數,確定局部放電檢測儀的量程,以便在試驗時測量該試品在額定電壓下的視在放電量。因該放電量時以標準電量發生器比較后間接測出,而非直接測出,故此放電量稱為“視在放電量”。校正電量發生器是測量局部放電時必備的儀器,它的性能參數直接關系到測試結果的準確性。視在放電量校準器由校準脈沖電壓發生器和校準電容串聯組成,其參數主要包括:脈沖波形上升時間、衰減時間、內阻、脈沖峰值、校準電容值等。校準脈沖電壓發生器電壓波形上升時間為從0.1U00.9U0的時間,衰減時間定義為從峰值下降到0.1U0的時間。

參數

1.可測試品的電容范圍:6F~250F

2.檢測靈敏度及允許電流

3.橢圓掃描時基

(1) 頻率:50100150200400z

(2) 旋轉:以30度為一檔,可旋轉120

(3) 工作方式:標準-擴展-直線

(4) 高頻時基橢圓的輸入電壓范圍:13~275

4.顯示單元

采用100×80mm矩形示波管,有亮度與聚焦調節旋鈕

5.放大器

(1) 3dB低頻端頻fL2040KHz任選

(2) 3dB高頻端頻率fH200300KHz任選

(3) 增益調節:粗調6檔,檔間增益差10倍±5%

(4) 細調范圍:>10

(5) 正、負脈沖響應不對稱性:<5%

6.時間窗

(1) 窗寬:5~150(50Hz) 連續可調

(2) 窗位置:每一窗可旋轉0~170

(3) 兩個時間窗可分別或同時控制

7、脈沖峰值表

(1) 線性指示:0~100誤差不大于5%

(2) 指示:1~100誤差不大于5%

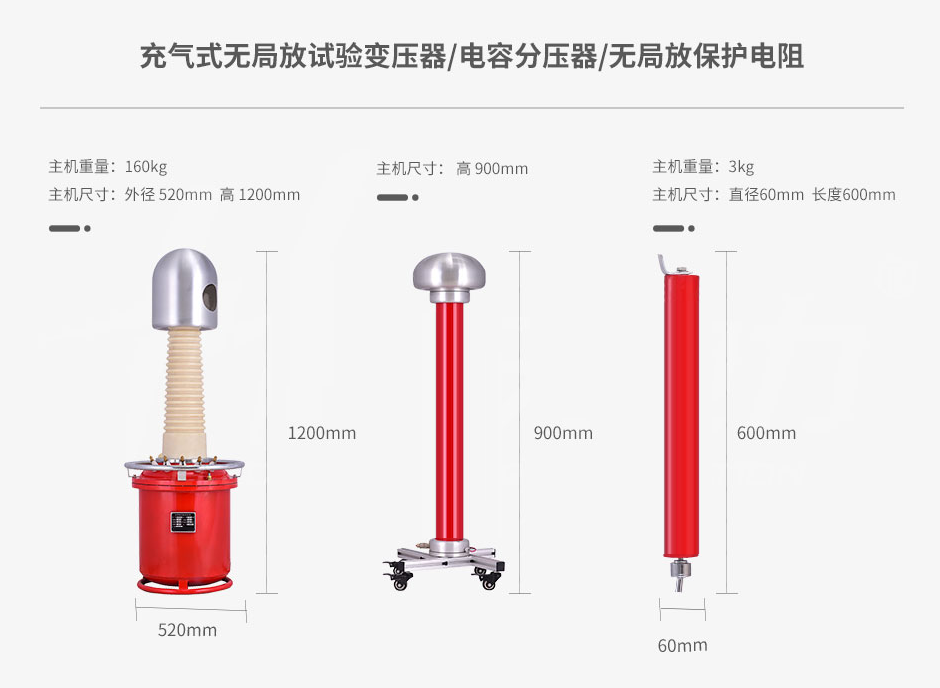

二、無局放高壓試驗變壓器

無局放高壓試驗變壓器采用SF6充氣式設計,具有結構合理、外形美觀、重量輕等特點

容量:10KVA

輸入電壓:AC200V

輸入電流:50A

輸出電壓:AC100KV

輸出電流:AC100 mA

局放量5PC

尺寸:?500*950mm

重量:70Kg

三、控制臺

1、控制臺為無局放高壓試驗變壓器的配套控制調壓裝置,手動升壓,數顯表計,高壓電壓指示、低壓電流指示、耐壓計時指示、耐壓計時整定、過流保護、過流保護整定、零位啟動保護等

容量:10KVA

輸入電壓:AC220V

輸入電流:45A

輸出電壓:0250V可調

輸出電流:050A

尺寸560*460*780mm

重量:58Kg

四、隔離變壓器

隔離變壓器的主要功能:采用雙屏蔽方式制作,隔離電源電壓中的諧波分量等干擾源使電源更干凈更安全

容量:10KVA

輸入電壓:AC200V

輸入電流50A

輸出電壓:200V

輸出電流:50A

尺寸400*340*400mm

重量:48kg

五、高壓耦合電容

高壓耦合電容的主要功能:提供與局放儀相匹配的高壓耦合信號

參數為100KV/800PF

尺寸?200*1000mm

重量:20Kg

六、高壓限流電阻

    電阻值6.7KΩ

    尺寸:?60*1000

    重量:5Kg
