ZSTK-5016電量（波形）記錄分析儀
- 集成了電氣試驗、故障錄波、綜合電力監測功能
- 參考標準：DL/T 553-2013
- 16路模擬量、16路開關量
- 實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）
- 發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，勵磁調解器各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
產品簡介

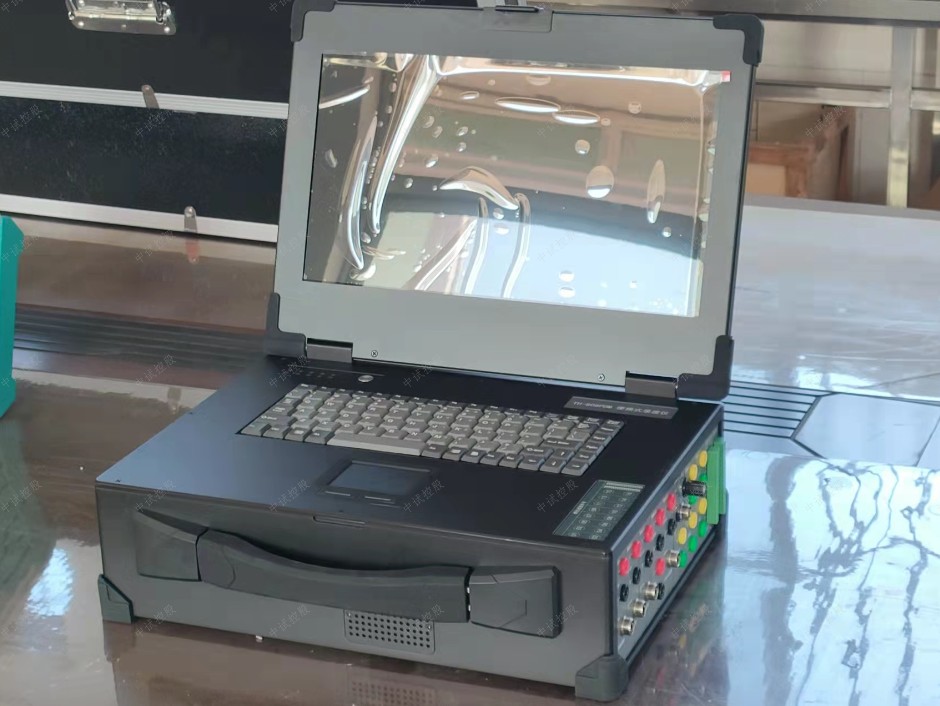

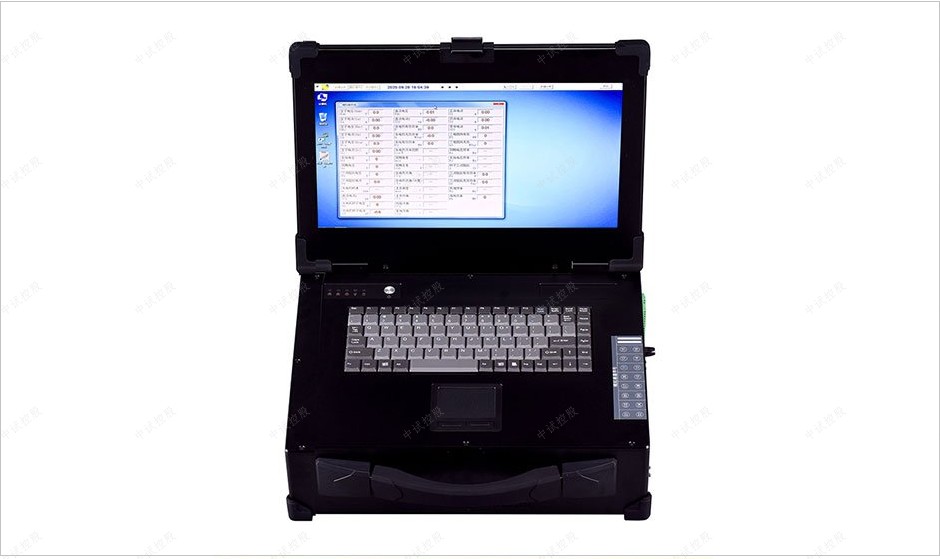

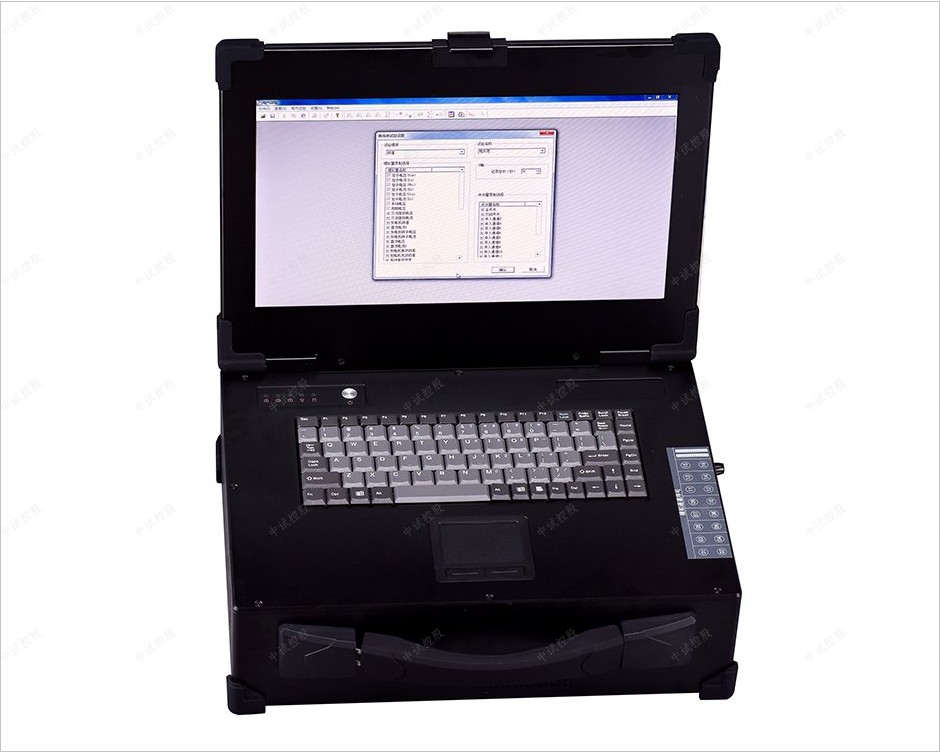

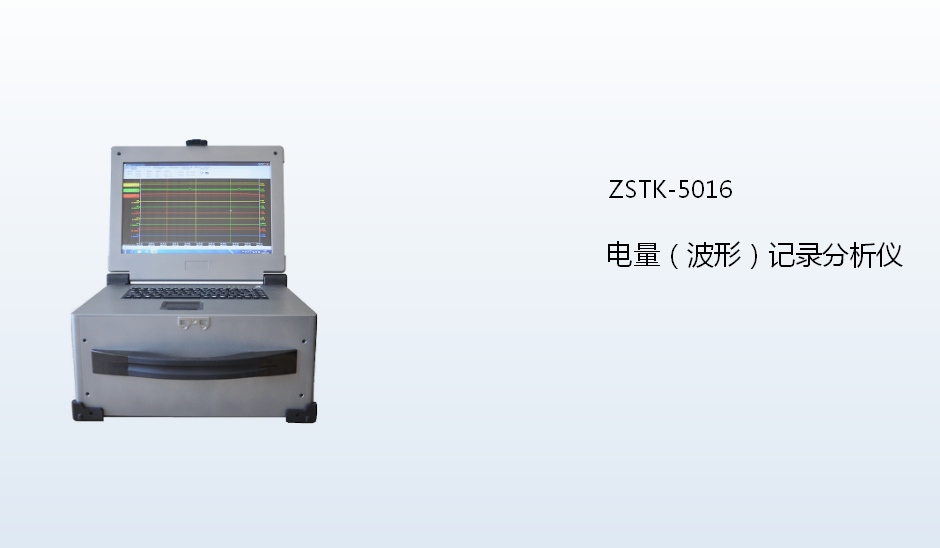

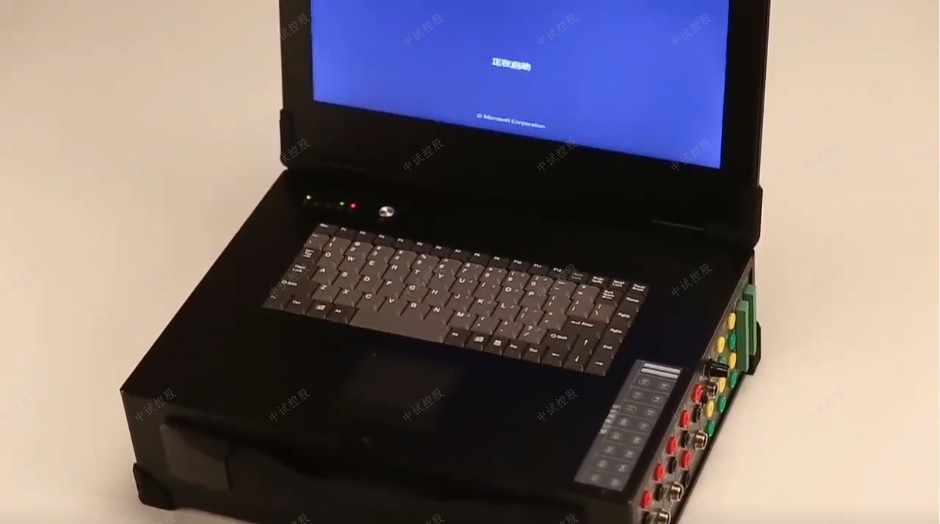

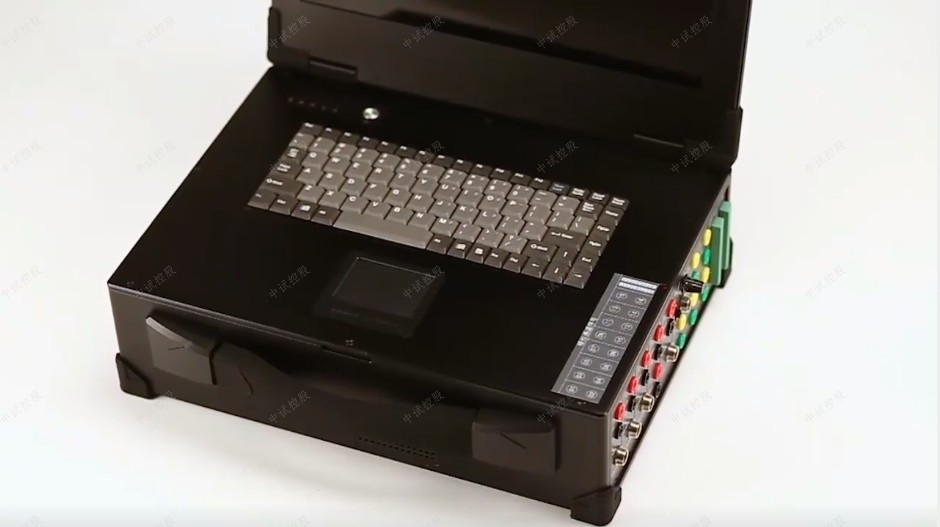

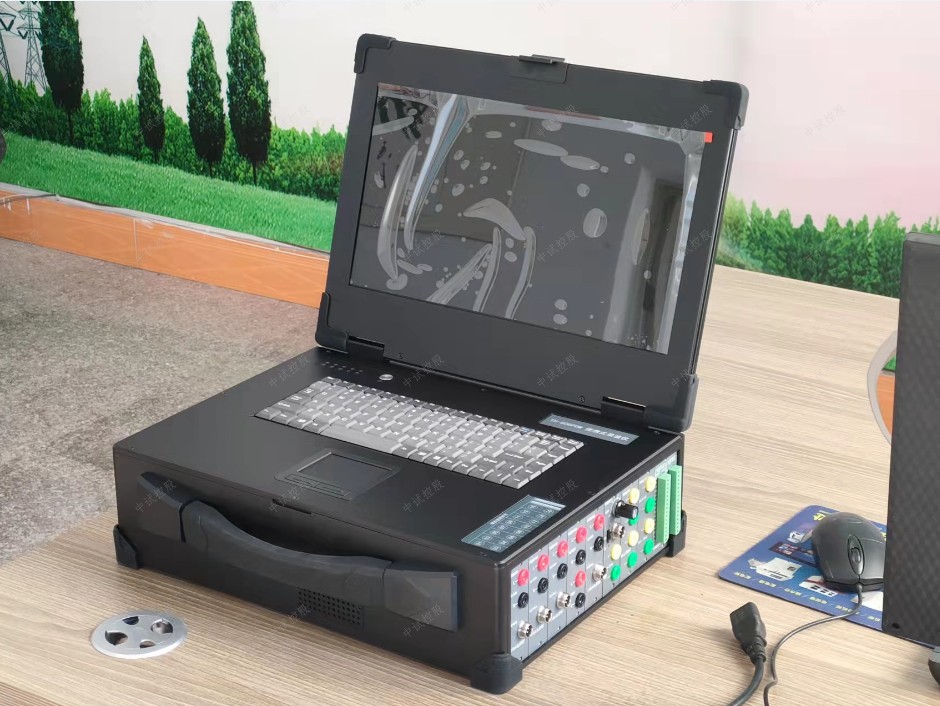

1、ZSTK-5016電量（波形）記錄分析儀是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。

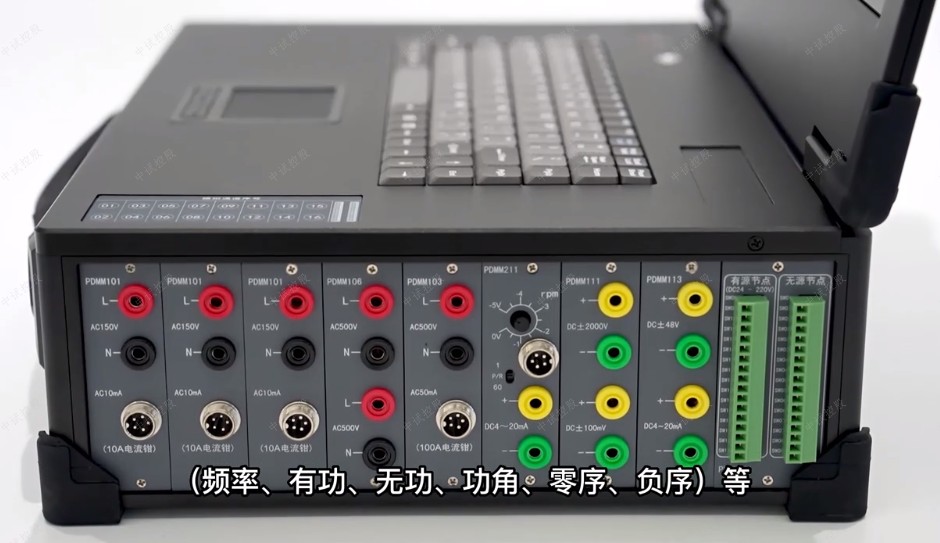

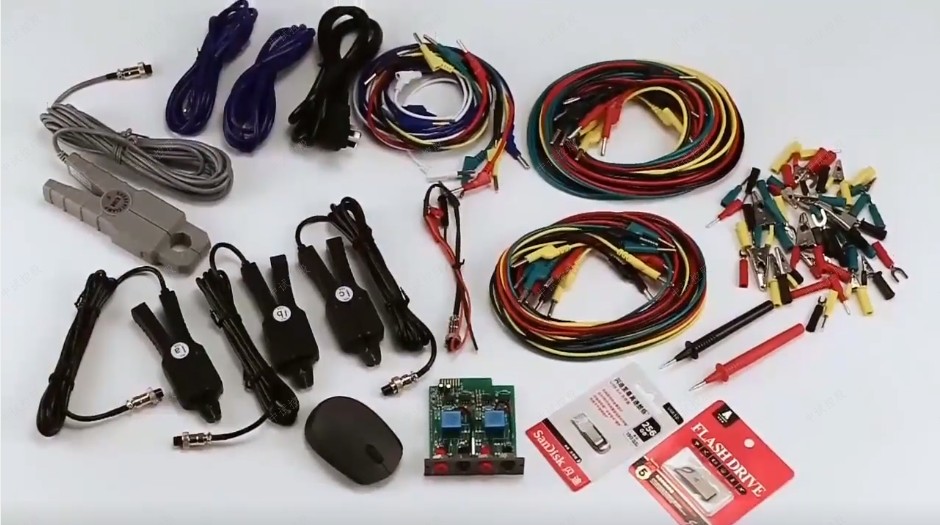

2、ZSTK-5016電量（波形）記錄分析儀配置了多種模擬通道，全部采用電氣隔離技術，隔離耐壓達DC3000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。
3、ZSTK-5016電量（波形）記錄分析儀具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。
產品別稱
便攜式故障錄波儀、發電機特性測試儀、波形記錄儀、電量分析儀、波形記錄儀、波形分析儀
產品特征

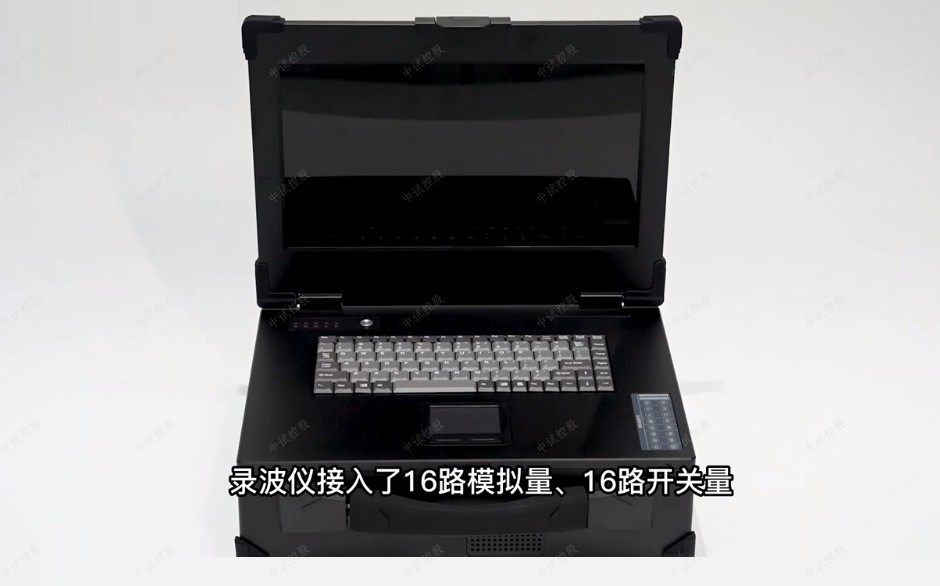

1、實時監測：錄波儀接入了16路模擬量、16路開關量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。
2、發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。
3、故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄制。可在電力系統發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化過程。

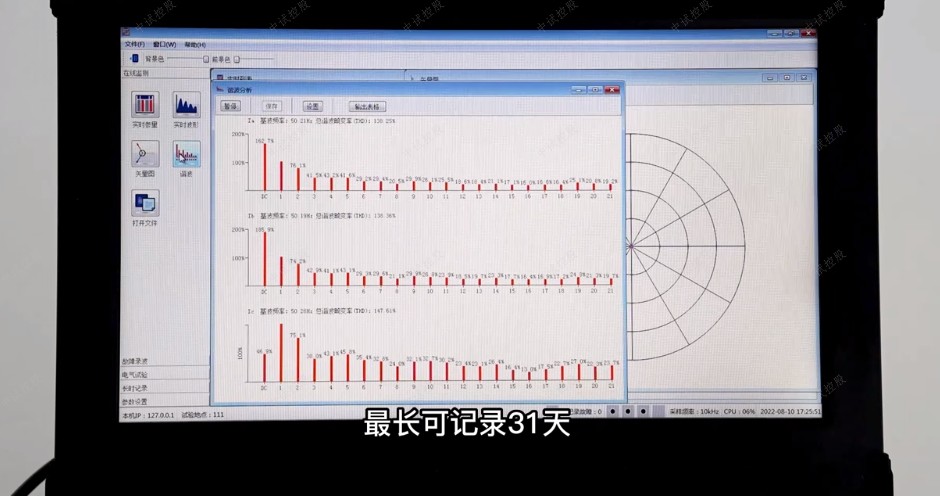

4、長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態。最長可記錄31天，最高可選采樣頻率為10kHz。
技術參數
硬件配置
顯示屏
15.6" LCD；分辨率：1366×768
存儲
硬盤200GB，內存4GB
通訊接口
網絡：1個10/100M接口、2個USB接口，1個RS-232C端口
通道數
模擬量
16路
開關量
16路
派生量
24路
輸入通道
同步采樣頻率
全通道10K,20K,50K,100K可選
安全性
電氣隔離耐壓3000VDC
工作電源
交流電源 額定電壓
單相220V，50Hz,允許偏差-15%～+15%
直流電源 額定電壓
220V，允許偏差-15%～+15%
校時方式
外部GPS校時
RS232 GPS報文
結構
機箱尺寸
407(寬) ×150(高)×370(深)
重量

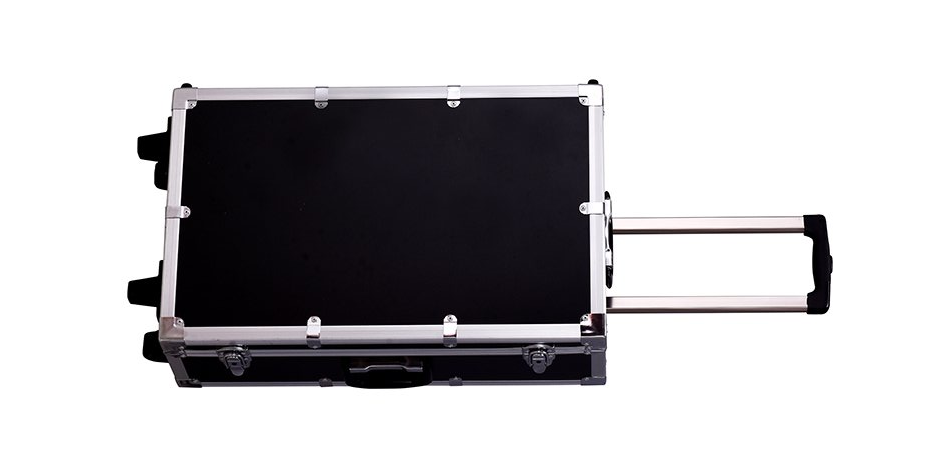

10kg(含鋁合金包裝箱)
環境
工作溫度
室內使用，-5 ～ +45℃，相對濕度5 ～ 95%
存儲環境
室內保存：-5 ～ +45℃，濕度95rh%以下（不凝結）
|

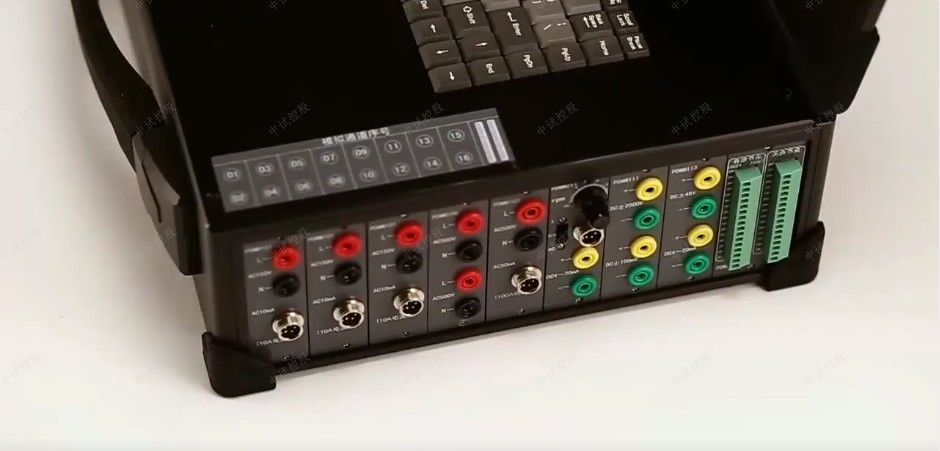

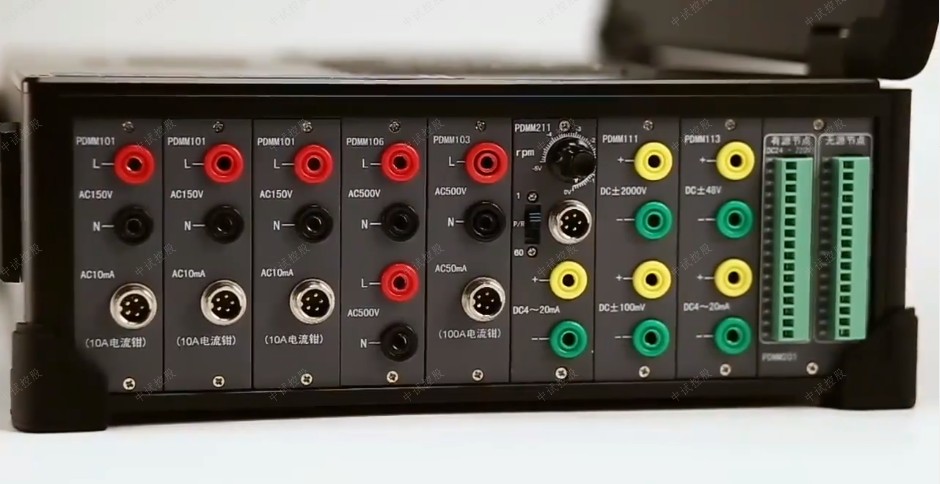

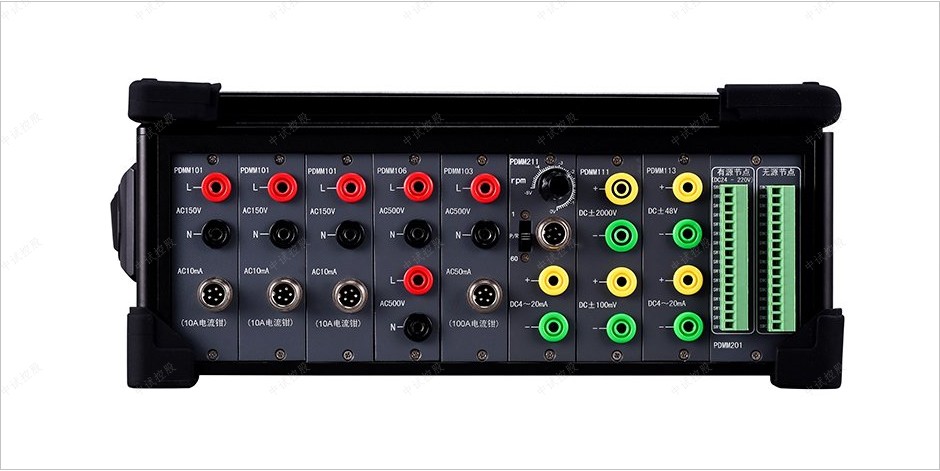

模擬通道（錄波儀裝有8個模擬信號處理模塊，每個模塊由2路模擬通道組成） |
|
|
技術指標 |
|
|
A/D分辨率 |
16位 |
|
有效值準確度 |
0.2% |
|
通道類型 |
|
|
交流信號 |
用RMS（均方根）算法計算有效值 |
|
直流信號 |
用平均值算法計算有效值 |
|
轉速信號 |
處理并提取過零點信息，計算轉速、功角等參量 |
|
4～20mA信號 |
用平均值算法計算有效值 |
|
測量范圍 |
|
|
交流電壓通道 |
AC150V～AC1000V |
|
交流電流通道 |
直接接入 AC10A |
|
電流鉗 AC1A～AC200A |
|
|
直流電壓通道 |
DC±100mV、DC±2000V |
|
直流電流通道 |
直接接入 DC±200mA |
|
霍爾電流鉗 DC±100A |
|
|
轉速通道 |
光電傳感器或渦流傳感器；1:1或1:60 |
|
結構 |
|
|
機箱尺寸 |
407(寬) ×150(高)×370(深) |
|
重量 |
10kg(含鋁合金包裝箱) |
|
環境 |
|
|
工作溫度 |
室內使用，-5 ～ +45℃，相對濕度5 ～ 95% |
|
存儲環境 |
室內保存：-5 ～ +45℃，濕度95rh%以下（不凝結） |
|

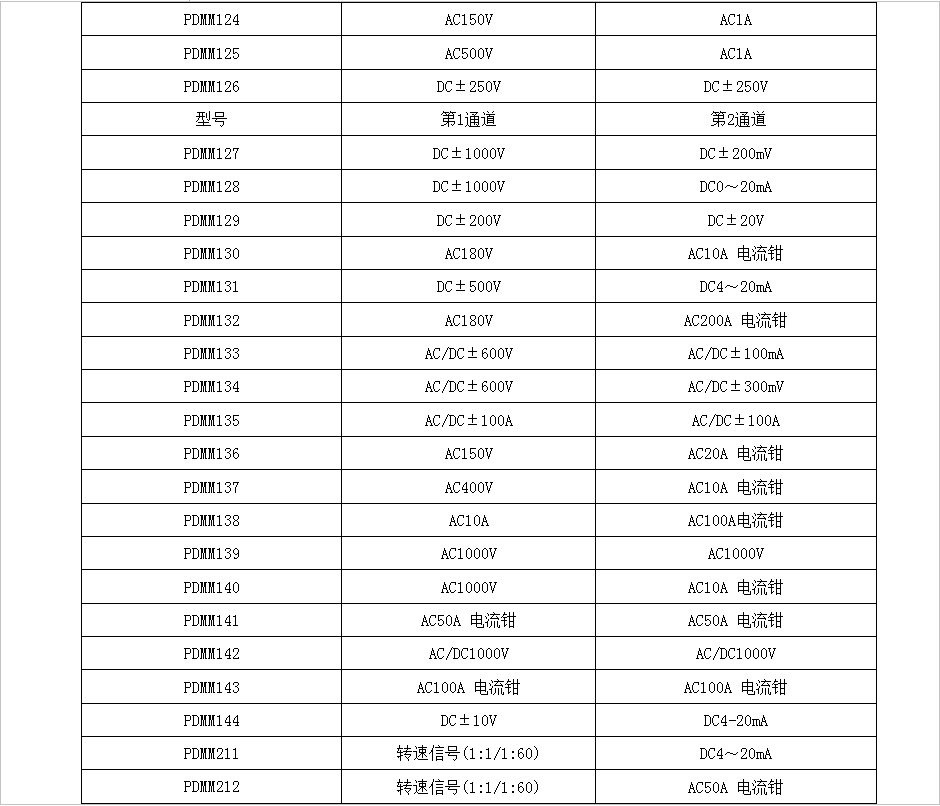

模塊型號詳見“附錄A”，模擬通道輸入特性詳見“附錄B” 8個模塊的通道型號、測量范圍，可根據用戶要求調整，或根據用戶要求提供其他型號模塊 |
|
|
派生量 |
|
|
準確度 |
15.6" LCD；分辨率：1366×768 |
|
頻率 |
±0.02Hz |
|
有功功率 |
0.5%，cosφ1.0～0.5 電壓＞50% 電流＞10% |
|
無功功率 |
0.5%，sinφ1.0～0.5 電壓＞50% 電流＞10% |
|
兩矢量差，兩矢量和，交流阻抗 |
0.5% |
|
功率因數，正序，負序，零序，兩相負序，同期壓差 |
1% |
|
相角差，實測功角，線路功角 |
±0.3° |
|
計算功角 |
±1.5° |
|
標量和，標量差，一次函數 |
由引用參量決定 |
|
最多可設置24路派生量，各類型的準確度如表所示 |
|
|
開關量通道 |
|
|
有源節點8路、無源節點8路組合 |
有源節點接入DC24~220V |
|
無源節點8路、有源節點4路和開出量4路 |
有源節點接入DC24~220V，開出量空節點輸出，AC220V/5A |
|
無源節點 |
16路 |
|
最多可接入16路開關量。也可根據用戶要求配置有源節點的電壓范圍 |
|
|
轉速通道 |
|
錄波儀可以測量3種轉速信號（可提供DC-5～0V的偏置電壓） |
|
1:1信號 |
|
即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器輸出的信號。 此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器輸出的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用“實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1～5V，則應將偏置旋鈕調至-3～-2V位置，使得脈沖信號產生有效的過零點 |
|
1：60信號 |
|
這種信號來自60齒的齒輪盤，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位 |
|
脈沖數等于極對數 |
|
轉子上的測速齒輪盤的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見“6.1 參量設置-模擬量”。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節 |
|
使用錄波儀的“實時波形”功能觀察到的轉速通道的波形，不是轉速傳感器輸出的原始信號，而是經過錄波儀轉速通道處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。 |

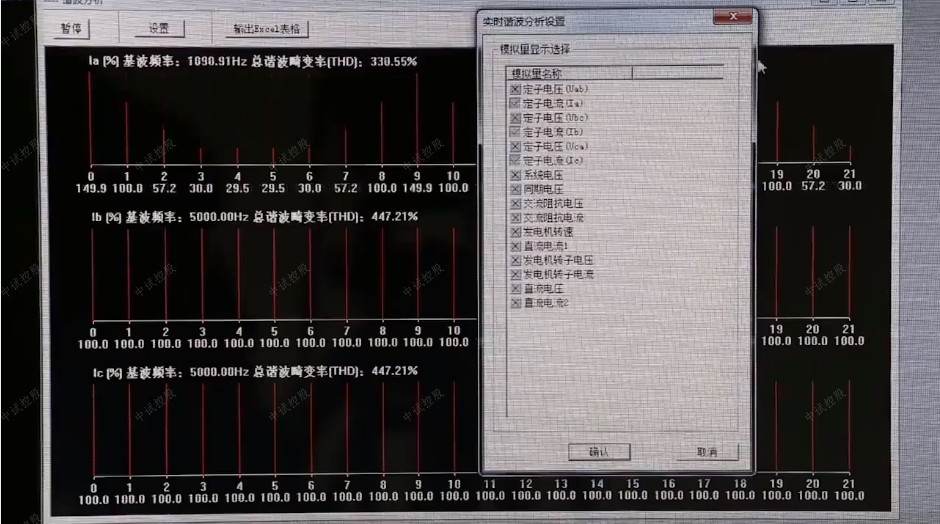

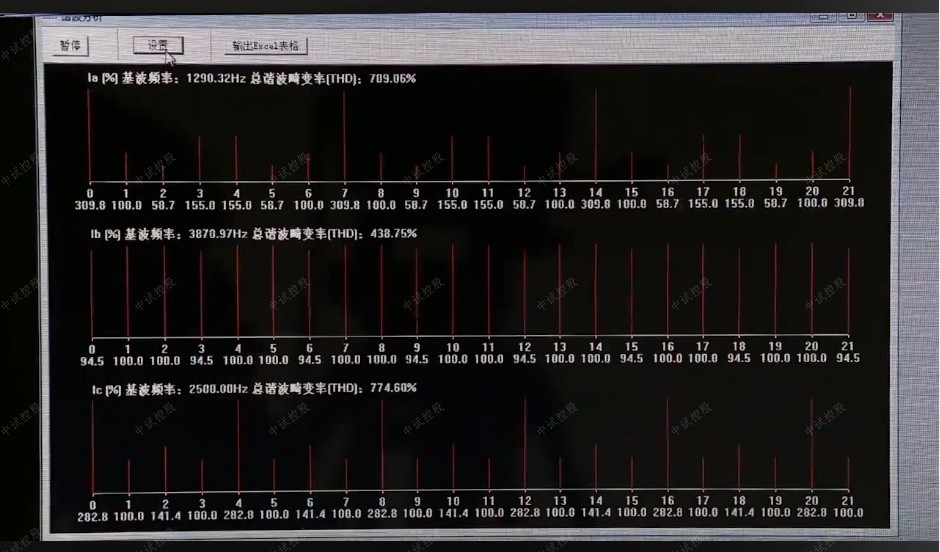

波形分析畫面
發電機短路試驗畫面
發電機空載試驗畫面
勵磁試驗畫面
同期試驗畫面
轉子交流阻抗試驗畫面
