ZSTK-6000電量（波形）記錄分析儀
- 電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障，集成了電氣試驗、故障錄波、綜合電力監測功能
- 參考標準：DL/T 553-2013
- 16路開關量、18路模擬量或者電氣隔離24路模擬量、16路開關量同步采樣
- 實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）
- 發電機總啟動電氣試驗、發電機空載試驗、短路試驗、頻率特性、進相、甩負荷、轉子交流阻抗、同期裝置校驗等，勵磁調解器各項試驗等
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
產品簡介
ZSTK-6018電量波形記錄分析儀：18模擬通道數，16開關通道數 / ZSTK-6024電量波形記錄分析儀：24路模擬通道數，16開關通道數
1、ZSTK-6000電量（波形）記錄分析儀是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。
2、基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，最高為100K/S，可用于暫態電氣信號的錄制分析。
3、采用先進工控內核，結合嵌入式操作系統，高效、可靠地實現數據高級處理、傳輸、存儲、顯示功能。
4、提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。
5、故障錄波：按用戶預先定義的故障判據，電量記錄分析儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在永久存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。
6、實時監測：電量記錄分析儀接入了16路開關量、24路模擬量。電量記錄分析儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，最高21次）、矢量圖（最多4組，每組最多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。
7、3天歷史曲線：電量記錄分析儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。
8、發電機總啟動電氣試驗：電量記錄分析儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。電量記錄分析儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。
9、可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。
產品別稱
便攜式電量記錄分析儀、發電機啟動試驗系統參數綜合測試儀、發電機綜合特性測試儀
產品特征
1、電氣隔離18路模擬量、16路開關量同步采樣：輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。
2、靈活的采樣頻率：
ZSTK-6000電量（波形）記錄分析儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。最高采樣頻率為100K/s（2路模擬通道、16路開關通道），當18路模擬量、16路開關量全部打開時，ZSTK-6000電量（波形）記錄分析儀的采樣頻率為10K/s。
3、實時有效值計算：錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。
4、實時派生量計算：用戶可以定義最多達24個派生量，包括頻率、有功、無功等多個類型。ZSTK-6000電量（波形）記錄分析儀進行無延遲的派生量計算。
5、對接入通道、派生量實時監視，多種故障啟動方式：在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。
6、發電機總啟動電氣試驗功能：連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。
7、實時監測：實時諧波分析、實時波形顯示、矢量圖畫面。
8、6.4＂TTF顯示屏：分辨率為640*480
9、串行口通訊RS-232C：可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。
10、10/100Mbps局域網接口：錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。
11、PC軟件：PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。
一、24路同步采樣模擬通道
型號
第1通道
第2通道
第3通道
PMRC1001
AC150V
AC150V
AC150V
PMRC1002
AC10A
AC10A
AC10A
PMRC1003
DC±2000V
DC±500V
DC±100mV
PMRC1004
DC±10V
DC±10V
DC±10V
PMRC1005
DC4-20mA
DC4-20mA
DC4-20mA
PMRC1006
AC150V
AC150V
AC500V
PMRC1007
AC10A
AC10A
AC100A 電流鉗
PMRC1008
AC500V
AC500V
AC500V
PMRC1009
AC100A 電流鉗
AC100A 電流鉗
AC100A 電流鉗
PMRC1010
AC10A 電流鉗
AC10A 電流鉗
AC10A 電流鉗
PMRC1011
轉速信號(1:1/1:60)
DC±2000V
DC±100mV
PMRC1012
轉速信號(1:1/1:60)
DC±100V
DC4-20mA
PMRC1013
DC±100V
DC±100V
DC±100V
信號類型
輸入阻抗
AC150V
> 80kΩ
AC500V
> 300kΩ
AC10A
< 0.05Ω
DC±2000V
> 2.0MΩ
DC±500V
> 500kΩ
DC±100V
> 100kΩ
DC100mV
> 8kΩ
轉速信號(1:1/1:60)
> 300kΩ(50Hz)
DC±10V
> 15kΩ
DC4-20mA
120Ω
類型
準確度
備注
頻率
±0.02Hz
有功功率
0.5%
cosφ1.0–0.5 電壓＞50% 電流＞10%
無功功率
0.5%
sinφ1.0–0.5 電壓＞50% 電流＞10%
功率因數
1.0%
正序
1.0%
負序
1.0%
零序
1.0%
兩相負序
1.0%
相角差
±0.3°
實測功角
±0.3°
兩矢量差
0.5%
兩矢量和
0.5%
線路功角
±0.3°
交流阻抗
0.5%
同期壓差
1.0%
計算功角
±1.5°
標量和
由引用參量決定
標量差
由引用參量決定
一次函數
由引用參量決定
模擬通道數
開關通道數
最高采樣頻率
24
16
10K/s
10
16
20K/s
4
16
50K/s
2
16
100K/s
1、模擬通道A/D分辨率：16位
2、有效值準確度：0.2%
3、裝有6個模擬信號處理模塊，每個模塊由3路模擬通道組成
模塊種類：
輸入特性：
6個模塊的種類配置、量程，可根據用戶要求調整，或可根據用戶要求提供其他種類模塊。
二、16路同步采樣開關量通道
標配為外接無源節點，通道內部輸出+24V。可根據用戶要求配置為各種電壓范圍的有源節點。
三、24路實時派生量
最多可設置24路派生量，各類型的準確度如下表所示。派生量的具體種類、算法請參見“3.4 派生量”。
四、同步采樣頻率
采樣通道數與最高可選采樣頻率的關系如下：
五、故障啟動方式：模擬量：突變、過量、欠量，開關量：變位（閉合、斷開）
六、故障記錄容量：1GB
七、通訊：串行口：1個RS-232C端口，最大通訊波特率115200bps。使用專用串口通訊電纜（5芯），網絡：1個10/100Mbps 802.3u接口
八、顯示屏： 6.4” 262144色TTF顯示屏，分辨率：640×480
九、機箱尺寸（mm）：448 (寬) ×178(高)×318(深)
十、重量：14kG(含鋁合金包裝箱)
十一、工作電源：AC220V±15% 50Hz±0.5Hz；DC220V±15%
波形分析畫面
波形類試驗畫面
發電機短路試驗畫面

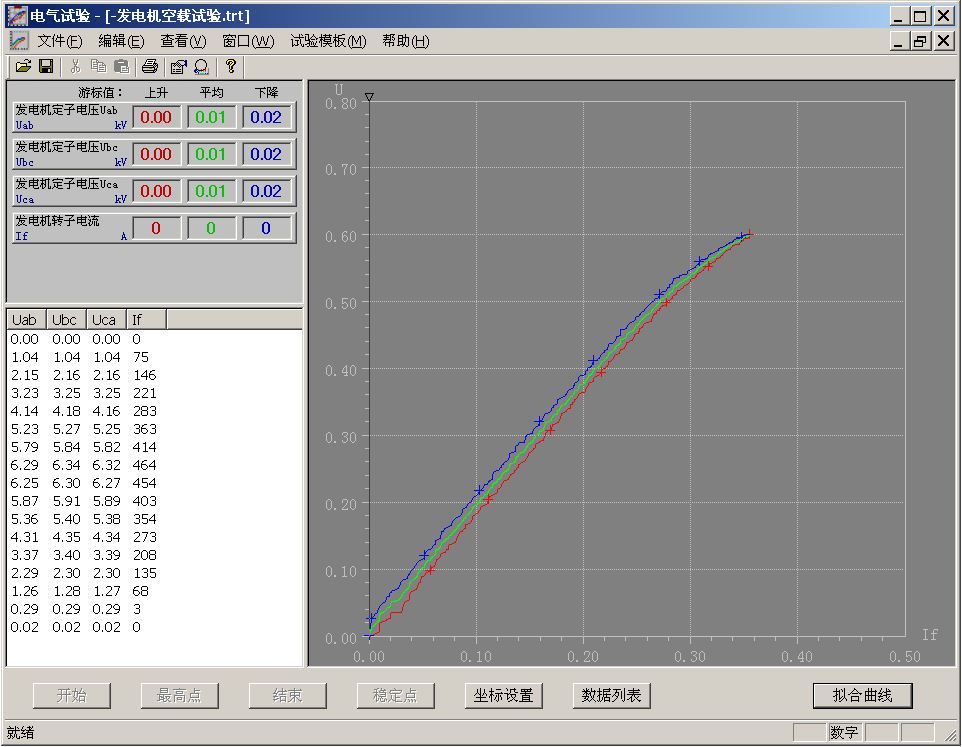

發電機空載試驗畫面

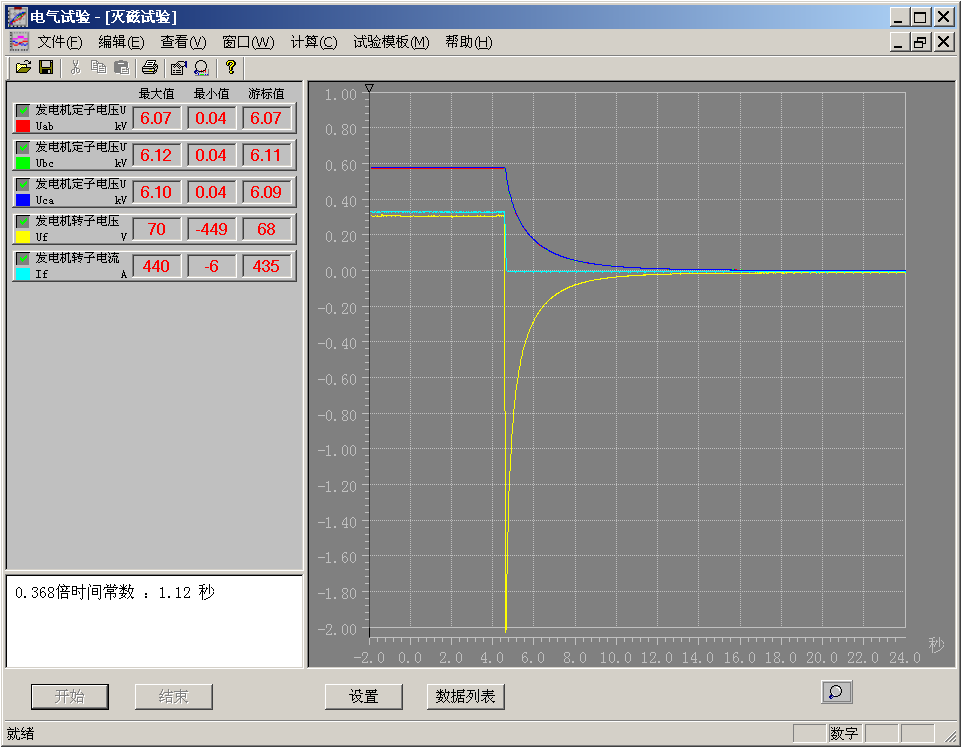

勵磁試驗畫面
同期試驗畫面

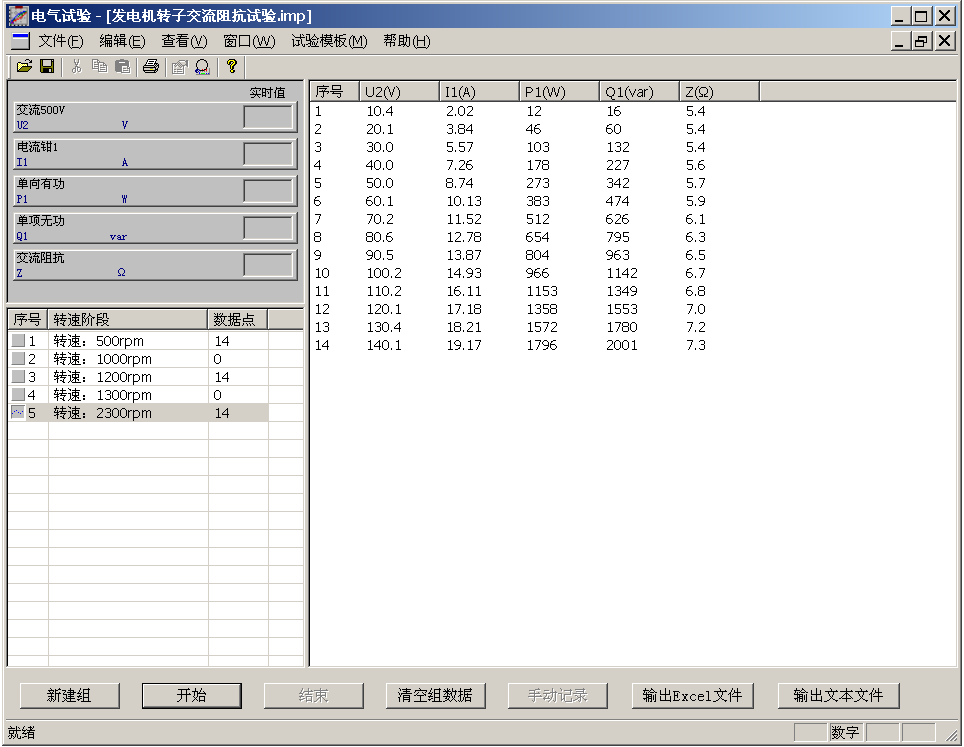

轉子交流阻抗試驗畫面
