ZSDET-2500 雙鉗數字接地電阻測試儀

應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、電壓測量
參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 雙鉗法、選擇法、二、三、四線法測試
- 回路電阻、導通電阻、直流電阻、等電位連接電阻測試；土壤電阻率、交流電流、漏電流、接地電壓測試
- 二三四線法測量接地電阻(Re)、直流電阻：0.000Ω～30.00kΩ選擇法測量接地電阻：0.00Ω～3000Ω雙鉗法測量接地電阻：0.01Ω～200Ω土壤電阻率：0.00Ωm～9000kΩm接地電壓（50Hz/60Hz）：AC 0.0～100V交流電流（50Hz/60Hz）：AC 0.00mA～600A

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹

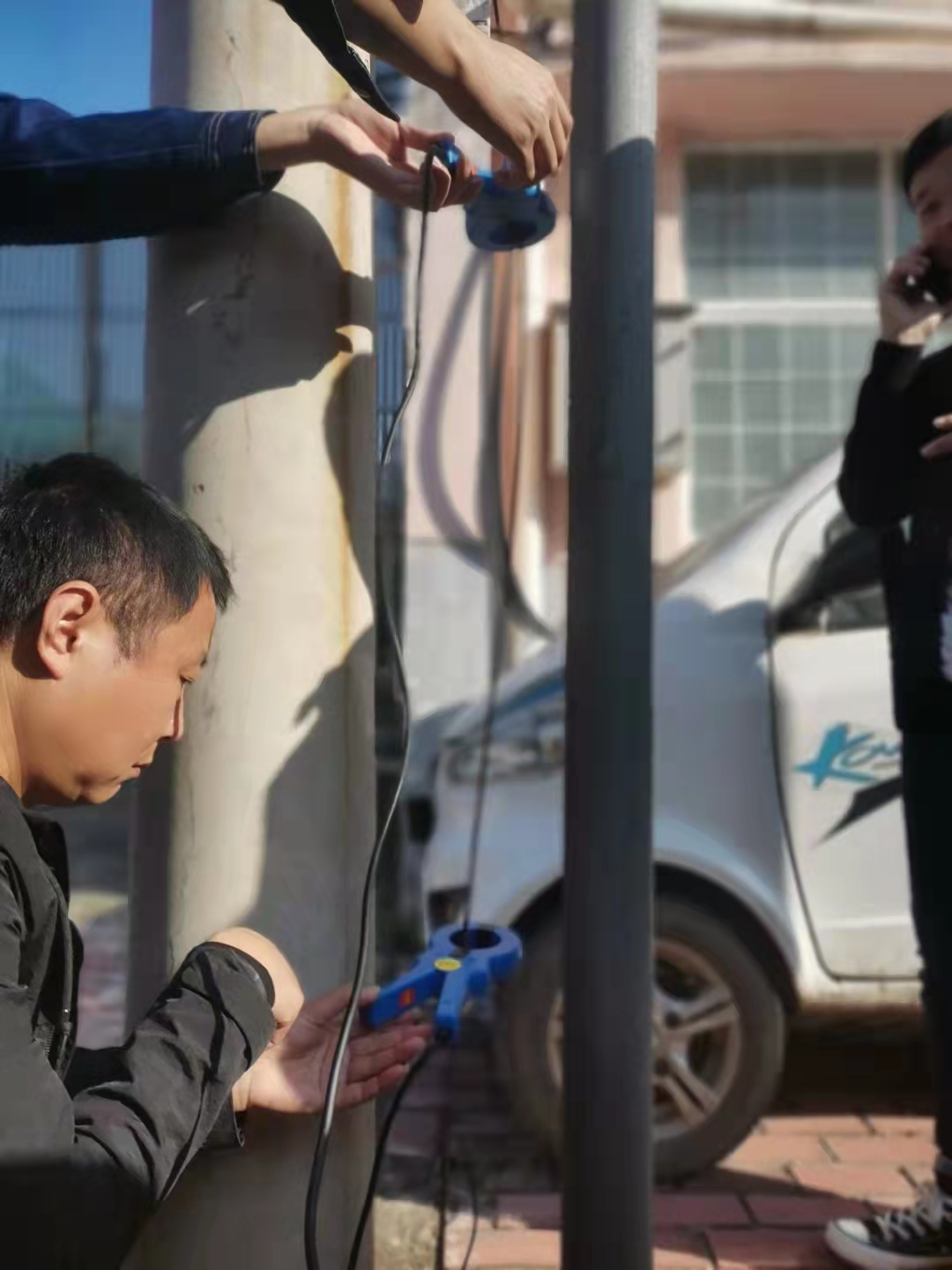

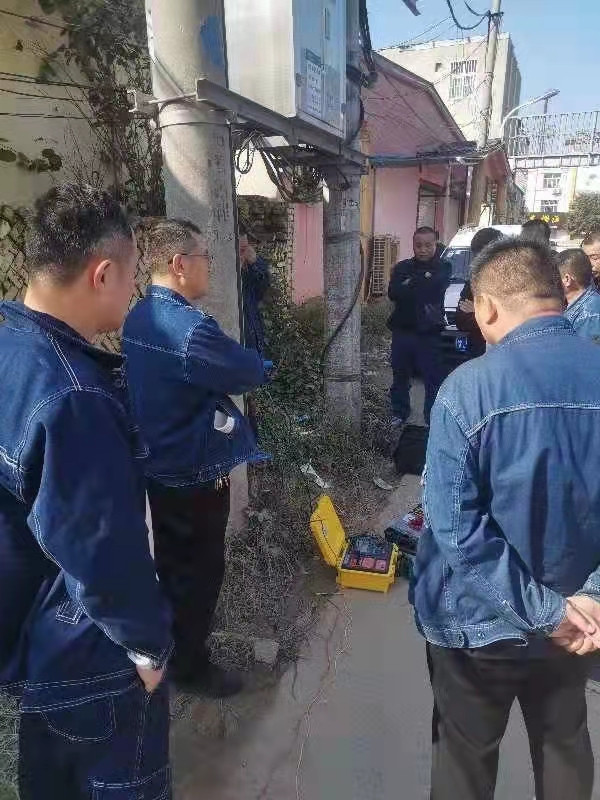

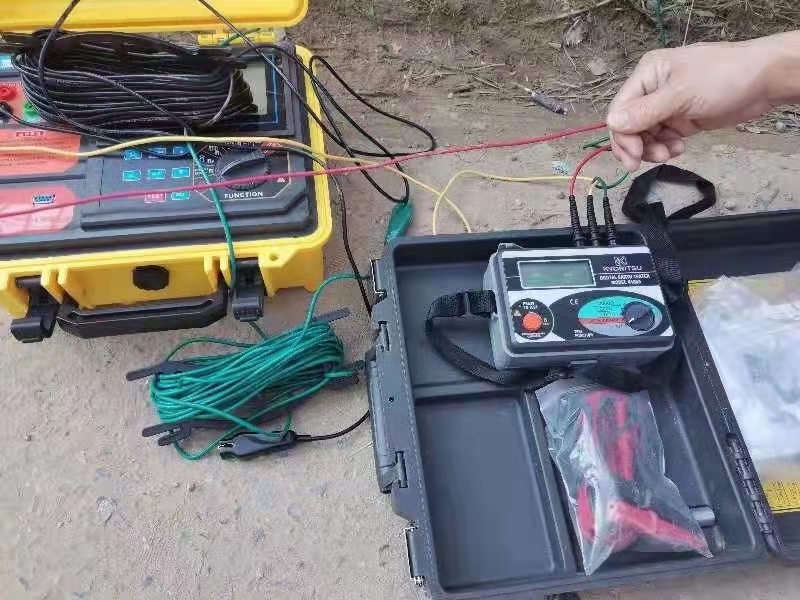

應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

雙鉗法、選擇法、二線法、三線法、四線法測試接地電阻；回路電阻、導通電阻、直流電阻、等電位連接電阻測試；土壤電阻率、交流電流、漏電流、接地電壓測試；按氣象防雷接地電阻測試新標準設計；接地電阻測試電流達20mA；專用工具箱設計，經久耐用；工具箱可選黑色或黃色； FFT技術、AFC技術，抗干擾能力強；量程：0.000Ω～30000Ω；0～100V；0～600A；分辨率：0.001Ω；0.1V；0.1mA。

ZSDET-2500雙鉗數字式接地電阻測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而精心設計制造的，測試電流達20mA，采用新數字處理技術，精密4線法、3線法和簡易2線法、選擇法、雙鉗法測量接地電阻，大口徑電流鉗設計，可測量使用大型接地引下線的接地系統，可靈活準確測量單點和網狀接地等各種復雜接地情況的任意接地電阻值，并聯接地測量時無需斷開任何并聯接地電極，大程度地提高測量的方便性。導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電流、漏電流測量。

產品別稱

雙鉗法接地電阻測試儀、選擇法接地電阻測試儀、二線法接地電阻測試儀、三線法接地電阻測試儀、四線法接地電阻測試儀

產品特征

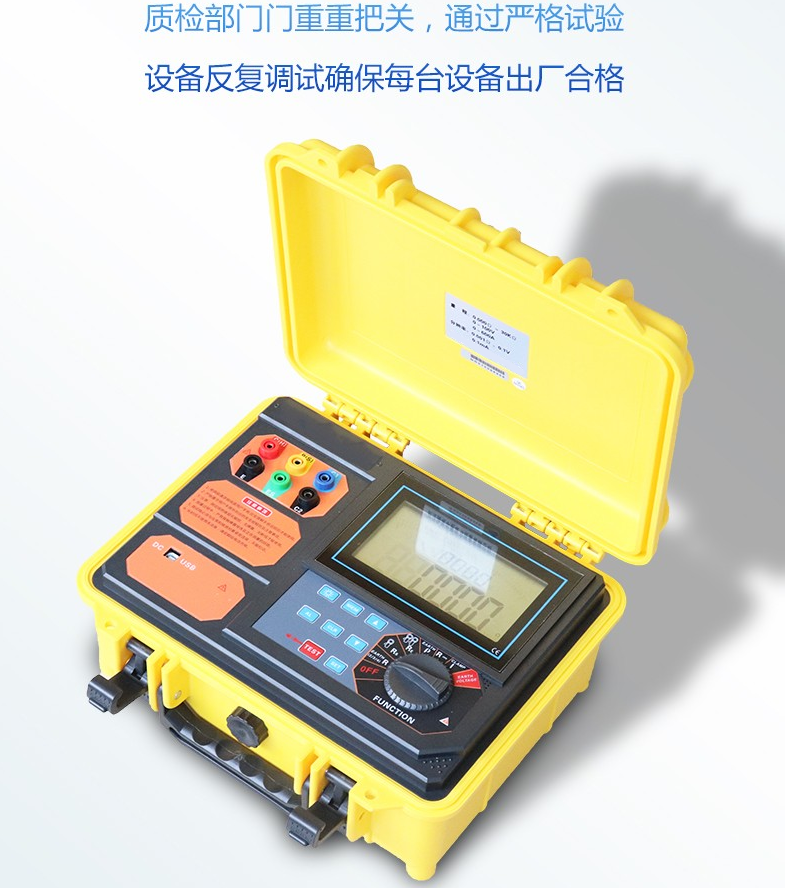

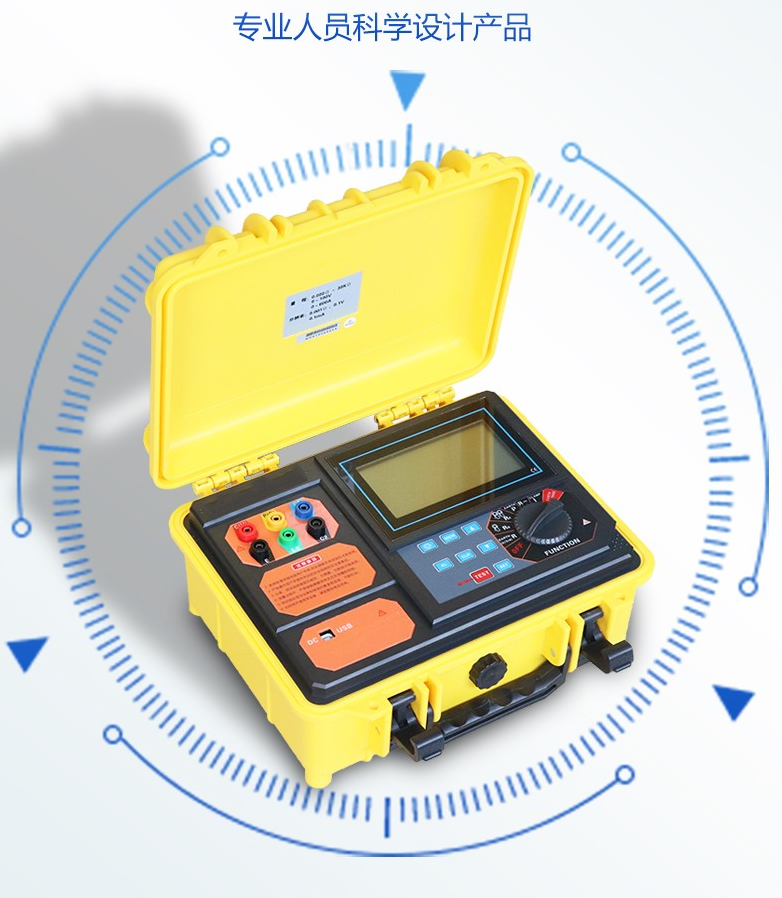

ZSDET-2500雙鉗數字式接地電阻測試儀又名雙鉗接地電阻測試儀、雙鉗接地電阻儀，由主機、電流鉗(雙鉗)、數據軟件、測試線、輔助接地棒、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然。同時能存儲2000組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。

ZSDET-2500 雙鉗數字式接地電阻測試儀參數
功能	接地電阻、土壤電阻率、直流電阻、導通電阻、等電位連接電阻、接地電壓、交流電流、漏電流測量
電源	DC 7.4V 1.8Ah可充鋰電池
背光	可控白屏背光，適合昏暗場所使用

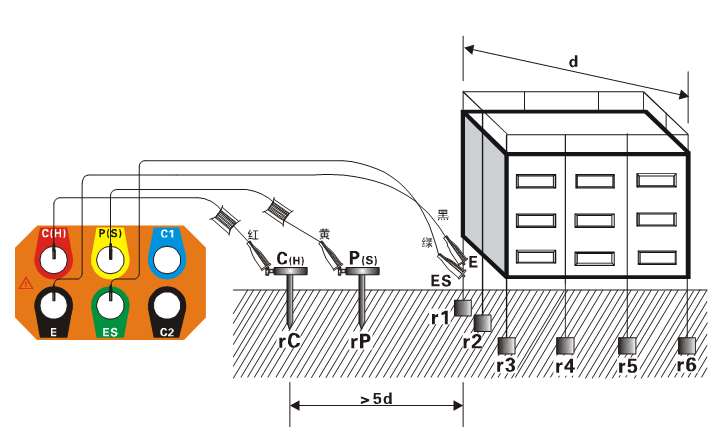

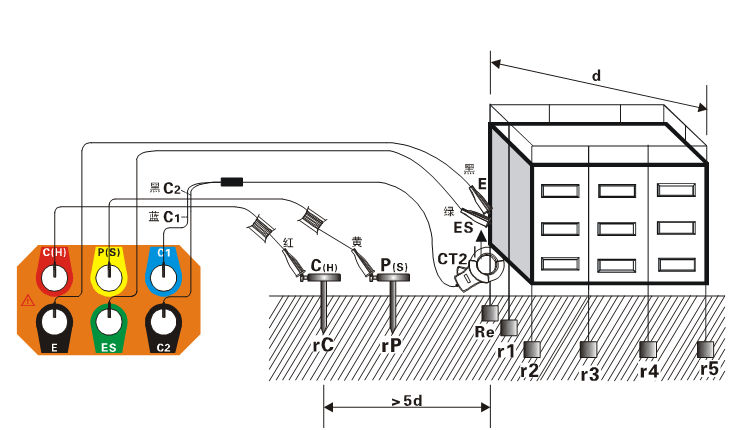

測量方式	精密四線、三線法測量、簡易二線、選擇法、雙鉗法測量接地電阻

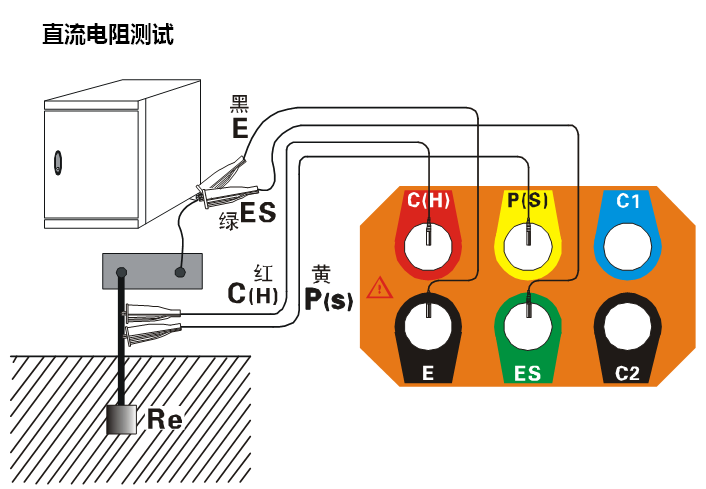

測量方法	二三四線法測量：變極法，短路測量電流20mA Max 選擇法測量：變極法，短路測量電流20mA Max 雙鉗法：非接觸互感測量法，測試電流1mA Max 土壤電阻率：四極法(溫納法) 直流電阻：變極法交流電流：平均值整流(鉗形) 對地電壓：平均值整流(P(S)-ES接口間)
量程	二三四線法測量接地電阻(Re)、直流電阻： 0.000Ω～30000Ω

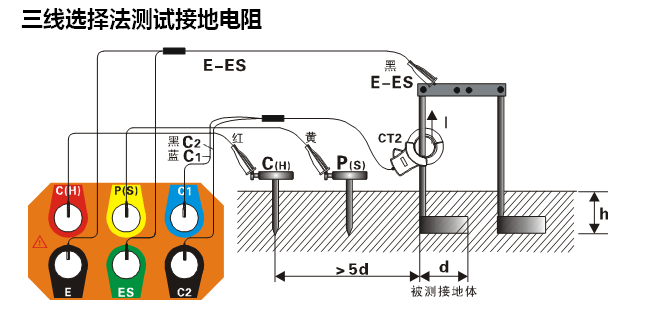

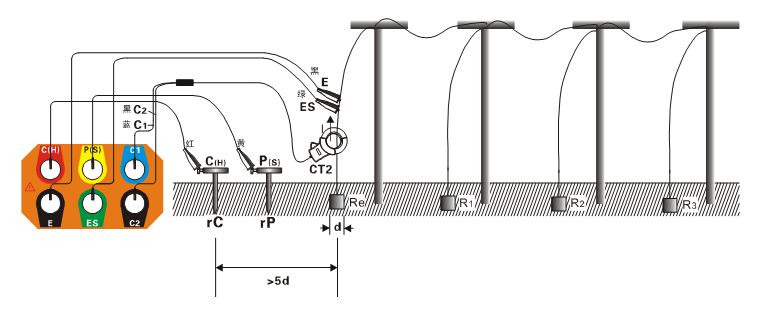

	選擇法測量接地電阻(Re)：0.00Ω～3000Ω
	雙鉗法測量接地電阻(Re)：0.01Ω～200Ω
	土壤電阻率(ρ)：0.00Ωm～9000kΩm

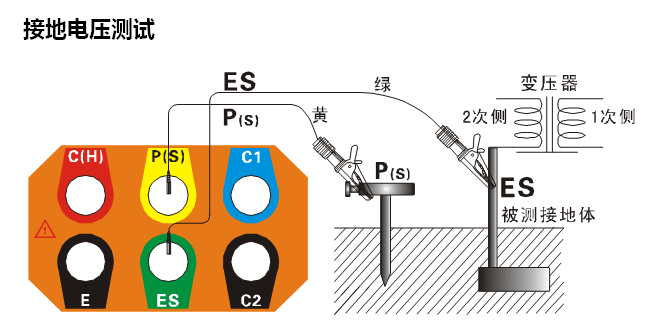

	接地電壓（50Hz/60Hz）： AC 0.0～100.0V

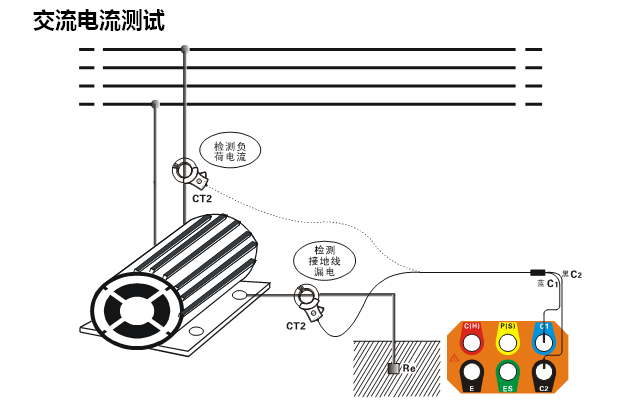

	交流電流（50Hz/60Hz）： AC 0.00mA～600.0A
最高分辨率	二三四線法測量接地電阻(Re)、直流電阻： 0.001Ω（0.000Ω～29.999Ω） 0.01Ω（30.00Ω～299.99Ω） 0.1Ω（300.0Ω～2999.9Ω） 1Ω（3000Ω～30000Ω）
	選擇法測量接地電阻(Re)： 0.01Ω（0.00Ω～29.99Ω） 0.1Ω（30.0Ω～299.9Ω） 1Ω（300Ω～3000Ω）
	雙鉗法測量接地電阻(Re)： 0.01Ω（0.01Ω～0.99Ω） 0.1Ω（1.0Ω～29.9Ω） 1Ω（30Ω～200Ω）
	土壤電阻率(ρ)： 0.01Ωm（0.00Ωm～99.99Ωm） 0.1Ωm（100.0Ωm～999.9Ωm） 1Ωm（1000Ωm～9999Ωm） 10Ωm（10.00kΩm ～99.99kΩm） 100Ωm（100.0kΩm～999.9kΩm） 1kΩm（1000kΩm～9000kΩm）
	接地電壓（50Hz/60Hz）： 0.1V
	交流電流（50Hz/60Hz）： 0.01mA
精度	二三四線法測量接地電阻(Re)、直流電阻(R—)： ±2%rdg±0.05Ω （0.000Ω～29.999Ω） ±2%rdg±3dgt （30.00Ω～299.99Ω） ±2%rdg±3dgt （300.0Ω～2999.9Ω） ±4%rdg±3dgt （3.000kΩ～30.00kΩ）注：1、rC max或rP max時的附加誤差≤±5%rdg±5dgt。(rC max:4kΩ+100R＜50kΩ, rP max:4kΩ+100R＜50kΩ) 2、5V干擾電壓時的附加誤差≤±5%rdg±5dgt
	選擇法測量接地電阻(Re)： ±2%rdg±5dgt（0.00Ω～29.99Ω） ±2%rdg±3dgt（30.0Ω～299.9Ω） ±2%rdg±3dgt （300Ω～3000Ω）
	雙鉗法測量接地電阻(Re)： ±10%rdg±5dgt（0.01Ω～100Ω） ±20%rdg±5dgt（101Ω～200Ω）
	土壤電阻率(ρ)：根據R的測量精度而定（ρ=2πaR a:1 m～100m；π=3.14）
	接地電壓（50Hz/60Hz）： ±2%rdg±3dgt
	交流電流（50Hz/60Hz）： ±2%rdg±3dgt
測試電壓波形	正弦波
測試頻率	128Hz/111Hz/105Hz/94Hz(自動選頻)
短路測試電流	AC 20mA max
開路測試電壓	AC 40V max
電極間距范圍	1m～100m
顯示模式	6位超大LCD顯示，帶背光
測量指示	測量中LED閃爍指示，LCD倒計數顯示
LCD尺寸	128mm×75mm
LCD顯示域	124mm×67mm
設備尺寸	儀表長寬高：約320mm×275mm×145mm 電流鉗長寬高：約220mm×100mm×27mm
包裝尺寸	外包裝長寬高：約400mm×245mm×335mm
測試線	紅色15m，黑色15m，黃色10m，綠色10m各1條
簡易測試線	2條：紅色1.6m，黑色1.6m各1條
輔助接地棒	4根：φ10mm×150mm
電流鉗	2把： CT1鉗紅黑插頭，CT2鉗藍黑插頭各1把
電流鉗口徑	φ52mm
電流鉗匝比	1000：1
電流鉗引線	長2m
測量時間	交流電流：約2次/秒對地電壓：約2次/秒接地電阻：約7秒/次
測量次數	5000次以上(短路測試，測1次，停30秒再測)
線路電壓	AC 100V以下測量
通訊接口	具有USB接口，存儲數據可以通過軟件上傳電腦
通訊線	USB通訊線1條，長1.5m
數據保持	保持數據時“HOLD”符號指示
數據存儲	2000組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿
數據查閱	查閱數據時“READ”符號指示
溢出顯示	超量程溢出時“OL”符號指示
電流鉗低電流指示	選擇法或者雙鉗法測量時，當CT2鉗接收的電流信號低于0.5mA時，顯示“ ”符號，此時應檢查CT2電流鉗的鉗入方向
干擾測試	自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示
輔助接地測試	具有輔助接地電阻值測試功能，0.00kΩ～30.00kΩ(100R+rC<50kΩ，100R+rP<50kΩ)
報警功能	測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示
電池電壓	當電池電壓不足時，電池電壓低符號顯示，提醒需要給電池充電。
自動關機	開機15分鐘后自動關機
功耗	背光：25mA Max(單獨背光耗電) 待機：25mA Max(開機后背光關閉) 測量：150mA Max(背光關閉)
質量	主機：2.66kg(含電池) 總質量：7.87kg(含測試線、接地針、包裝)
工具箱	軍用工具箱設計，可承重200kg
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-20℃～60℃；70%rh以下
過載保護	測量接地電阻： C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻	20MΩ以上(電路與外殼之間500V)
耐壓	AC 3700V/rms(電路與外殼之間)
電磁特性	IEC61326(EMC)
適合安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)； IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)； JJG 1054-2009(鉗形接地電阻儀)。

附件
1	儀表	1
2	工具包	1
3	輔助接地棒	4
4	測試線(紅15米；黃10米；綠10米；黑15米)	4
5	簡易測試線(紅1.6米；黑1.6米)	2
6	電流鉗	2
7	USB充電器、充電線（通訊線）	1
8	說明書	1
9	出廠報告	1
10	合格證	1
