ZSDET-2300 接地電阻.土壤電阻率測試儀
- 用于電力、電信、氣象、建筑、防雷及工業設備等接地電阻、接地電壓測量
- 參考標準：DL/T 845.2-2004，GB/T 17949.1-2000
- 二線法、三線法測量、四線法
- 接地電阻、回路電阻、導通電阻 等電位連接電阻、土壤電阻率、接地電壓、交流電壓測試
- 量程：0.000Ω～30000Ω，土壤電阻率(ρ)：0.00Ωm～9000kΩm，接地電壓：AC 0.0～100.0V
- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
- 歡迎來電咨詢 027-83621138 聯系我們
- 產品介紹
- 應用展示
- 圖文集合
- 質保方針
- 資料下載
產品簡介
二、三、四線法測試接地電阻、回路電阻、導通電阻 等電位連接電阻、土壤電阻率、接地電壓、交流電壓測試 按氣象防雷接地電阻測試新標準設計； 接地電阻測試電流達20mA； 專用工具箱設計，經久耐用； FFT技術、AFC技術，抗干擾能力強； 量 程：0.000Ω～30000Ω； 分辨率：0.001Ω； 測試線長：20m/10m/1.6m； 測試頻率：128Hz/111Hz/105Hz/94Hz。
ZSDET-2300接地電阻.土壤電阻率測試儀是結合新的防雷接地電阻檢測標準，專為現場測量接地電阻、土壤電阻率、接地電壓、交流電壓而精心設計制造的，測試電流達20mA，采用數字及微處理技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小，提供更加準確的接地電阻值。具有獨特的抗干擾能力和環境適應能力，重復測試一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。
產品別稱
接地電阻·土壤電阻率測試儀、精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀、接地電阻測試儀
產品特征

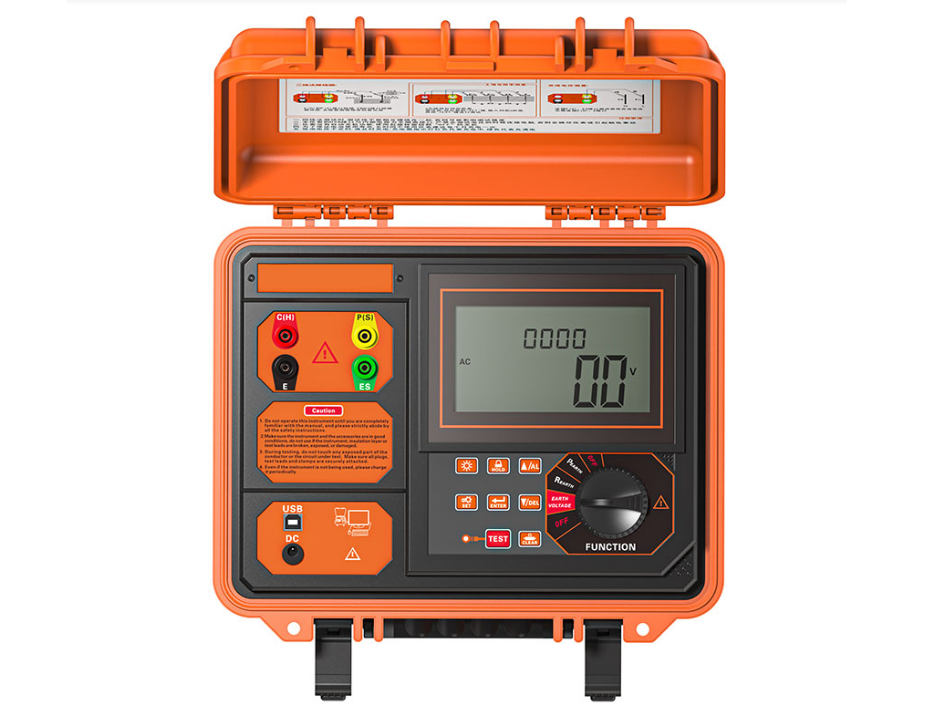

ZSDET-2300接地電阻.土壤電阻率測試儀又名精密接地電阻測試儀、四線接地電阻測試儀、二三四線接地電阻測試儀、土壤電阻率測試儀，由主機、數據軟件、測試線、輔助接地棒、通訊線等組成。主機專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更顯優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光，棒圖指示，一目了然。同時能存儲300組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。
ZSDET-2300接地電阻.土壤電阻率測試儀參數
功 能

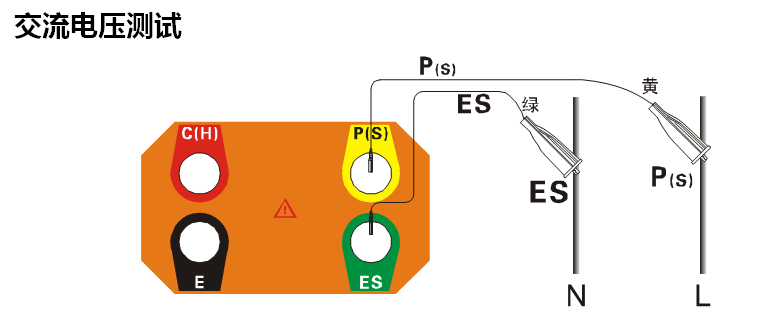

接地電阻、土壤電阻率測試；接地電壓、交流電壓測試
電 源
11.1V 2600mAH可充鋰電池
背 光
可控白屏背光，適合昏暗場所使用
測量方式

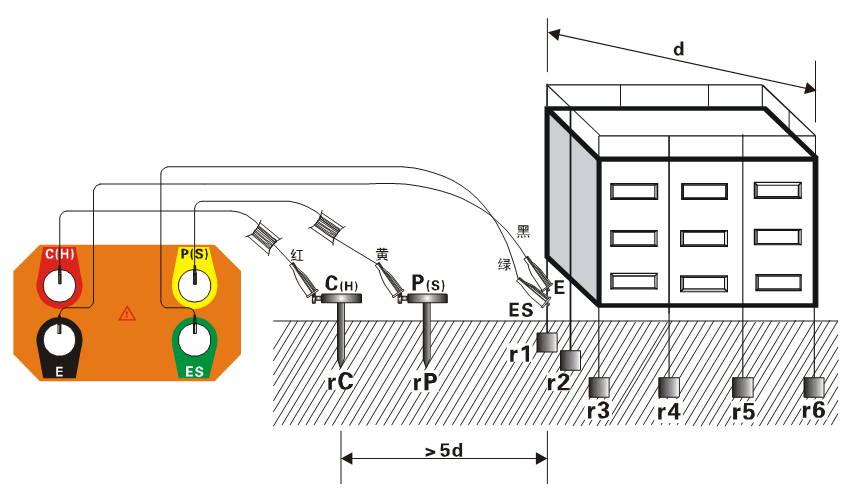

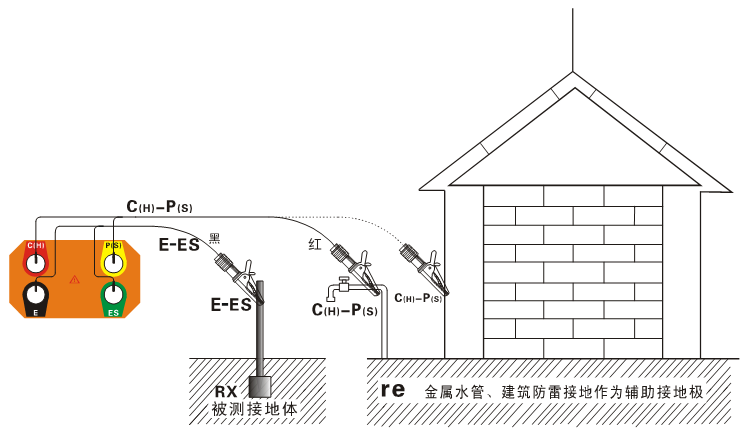

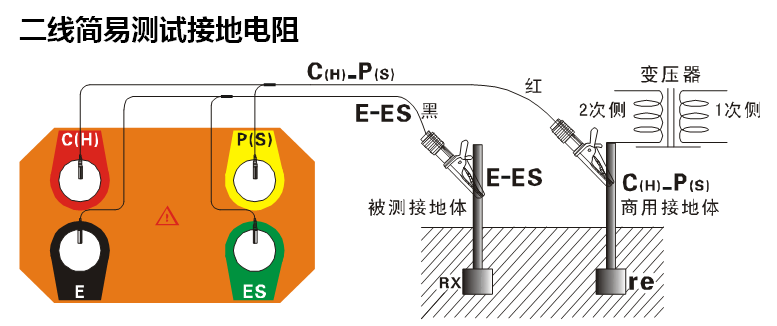

精密4線、3線法測量、簡易2線測量接地電阻
測量方法
接地電阻：額定電流變極法，測量電流20mA Max

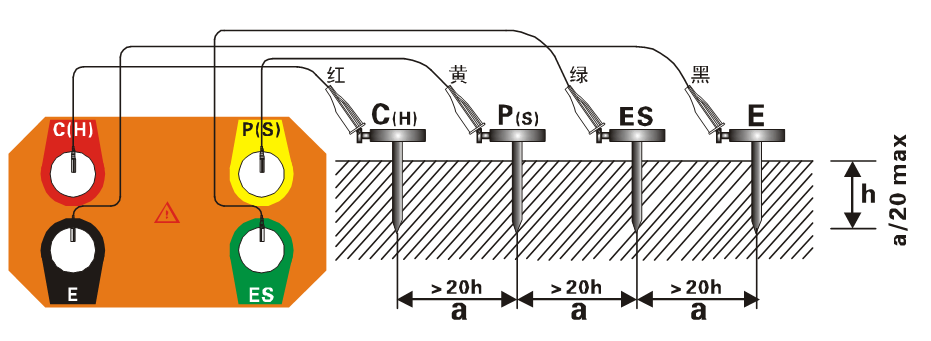

土壤電阻率：四極法(溫納法)
對地電壓：平均值整流(P(S)-ES接口間）
量 程
二三四線法測量接地電阻(R)：0.000Ω～200.0kΩ
土壤電阻率(ρ)：0.000Ωm~9999kΩm
接地電壓： AC 0.001V～600V（50Hz/60Hz）
最高分辨率
二三四線法測量接地電阻(R)：0.001Ω
土壤電阻率(ρ)：0.01Ωm
接地電壓：0.001V
精 度
二三四線法測量接地電阻(R)：
1．0.000Ω～10.00kΩ: ±2%rdg±5dgt
2．10.0K~100.0kΩ:±3%rdg±5dgt
3．100.0K~200.0kΩ:±3.5%rdg±5dgt
注： 干擾電壓5V時的附加誤差≤±5%rdg±5dgt
土壤電阻率(ρ)：根據R的測量精度而定
（ρ=2πaR (a:1 m～100m)；π=3.14）
接地電壓： ±2%rdg±5dgt（50Hz/60Hz）
測試電壓波形
正弦波
測試頻率
412Hz、825Hz、1280Hz (自動選頻)
短路測試電流
AC 20mA max
開路測試電壓
AC 90V max
電極間距范圍
1m～100m
換 擋
接地電阻：0.000Ω～200kΩ 全自動換檔
土壤電阻率：0.00Ωm～9999kΩm全自動換檔
LCD
6位LCD顯示，白屏背光
LCD尺寸
128mm×75mm
LCD顯示域
124mm×67mm
測量指示
測量中LED閃爍指示，LCD倒計數，進度棒圖指示
尺寸
儀表尺寸：約320mm(長)×275mm(寬)×145mm(高)
外包裝尺寸：約400mm(長)×245mm(寬)×335mm(高)
標準測試線
4條：紅色15m，黑色15m，黃色10m，綠色10m各1條
簡易測試線
2條：紅色1.6m，黑色1.6m各1條
輔助接地棒
4根：約φ10mm×200mm
測量時間
對地電壓：約2次/秒；接地電阻：約7秒/次；土壤電阻率：約7秒/次
測量次數
5000次以上(短路測試，測1次，停30秒再測)
線路電壓
AC 600V以下測量
通訊接口
具有USB接口，存儲數據可以上傳電腦，保存打印
通 訊 線
USB通訊線1條，長1.5m
數據保持
保持數據時“HOLD”符號指示
數據存儲
300組，“HOLD”存儲指示，顯示“FULL”表示存儲已滿
數據查閱
查閱數據時“READ”符號指示
溢出顯示
超量程溢出時“OL”符號指示
干擾測試
自動識別干擾信號，干擾電壓高于5V“NOISE”符號指示
報警功能
測量值超過報警設定值時，產生“嘟--嘟--嘟--”報警提示
電池電壓
當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電
自動關機
無任何操作時，開機15分鐘后自動關機
工作電流
待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：150mA Max(背光關閉)
質 量
儀表：約2.66kg(含電池)
總質量：約6.88kg(含包裝)
工 具 箱
軍用工具箱設計，可承重200kg
工作溫濕度
-10℃～40℃；80%rh以下
存放溫濕度
-20℃～60℃；70%rh以下
過載保護
測量接地電阻：C(H)-E、P(S)-ES各端口間AC 280V/3秒
絕緣電阻
20MΩ以上(電路與外殼之間500V)
耐 壓
AC 3700V/rms(電路與外殼之間)
電磁特性
IEC61326(EMC)
適合安規
IEC61010-1(CAT Ⅲ 300V、CAT
IV 150V、污染等級2)；
IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)
|
附件 |
||
|
1 |
儀表 |
1 |
|
2 |
工具袋 |
1 |
|
3 |
輔助接地棒 |
2 |
|
4 |
測試線(紅15米；黃10米；綠5米) |
3 |
|
5 |
簡易測試線(紅1.6米；綠 1.6米) |
2 |
|
6 |
充電器、充電線、USB通訊線 |
1 |
|
7 |
說明書 |
1 |
|
8 |
出廠報告 |
1 |
|
9 |
合格證 |
1 |
|
10 |
出廠報告 |
1份 |
| 11 |
合格證 |
1份 |
