ZSDET-2200數字式接地電阻測試儀參數

功    能

接地電阻、接地電壓、低值電阻測量

電    源

DC 14.8V 2600mAh可充鋰電池，電池充滿約16.8V

背    光

可控白屏背光，適合昏暗場所使用

測量方式

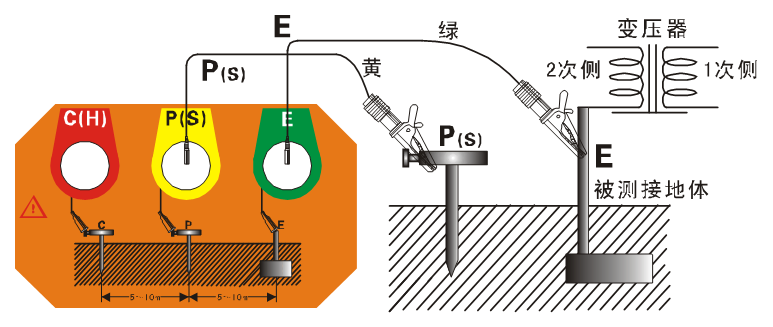

精密三線法、簡易二線法測量接地電阻

測量方法

二三線法測量：額定電流變極法

對地電壓：平均值整流(P-E接口間)

量    程

接地電阻： 0.000Ω～3000Ω

接地電壓： AC 0.0～100V（50Hz/60Hz）

分 辨 率

0.001Ω; 0.1V

精    度

接地電阻：±2%rdg±0.05Ω (0~30Ω) ,±2%rdg±5dgt(30~3000Ω)

注：1. 輔助接地電阻100Ω±5%，對地電壓＜5V

2. 干擾電壓5V時的附加誤差≤±5%rdg±5dgt

接地電壓：±2%rdg±3dgt（50Hz/60Hz）

測試電壓波形

正弦波

測試頻率

128Hz/111Hz/105Hz/94Hz(自動選頻)

短路測試電流

AC 20mA max

開路測試電壓

AC 40V max

顯示模式

6位超大LCD顯示

測量指示

測量中LED閃爍指示，LCD倒計數顯示

LCD尺寸

128mm×75mm

LCD顯示域

124mm×67mm

產品尺寸

主機尺寸：約320mm×270mm×145mm

外包裝尺寸：400 mm×245mm×335mm

測 試 線

3條：紅色15m，黃色10m，綠色5m各1條

簡易測試線

2條：紅色1.6m，綠色1.6m各1條

輔助接地棒

2根：φ10mm×200mm

測量時間

對地電壓：約2次/秒；接地電阻：約5秒/次

測量次數

5000次以上(短路測試，測1次，停30秒再測)

線路電壓

AC 100V以下測量

通訊接口

具有USB接口，存儲數據可以通過數據軟件上傳電腦，保存打印

通 訊 線

USB通訊線1條，長1.5m

數據保持

保持數據時“HOLD”符號指示

數據存儲

2000組，“MEM”存儲指示，存儲已滿顯示“FULL”符號

數據查閱

查閱數據時“READ”符號指示

溢出顯示

超量程溢出時“OL”符號指示

干擾測試

自動識別干擾信號；測量時P-E間干擾信號電壓高于5伏LCD顯示NOISE符號

報警功能

測量值超過報警設定值時，“嘟--嘟--嘟--”報警提示

電池電壓

當電池電壓降不足時，電池電壓低符號顯示，提醒需要充電

自動關機

沒有任何操作時，約15分鐘后自動關機

功    耗

背光：25mA Max(單獨背光耗電)

待機：35mA Max(開機后背光關閉)

測量：150mA Max(背光關閉)

質    量

儀表：1.55kg(含電池)

總質量：3.45kg(含包裝)

工作溫濕度

-10℃～40℃；80%rh以下

存放溫濕度

-20℃～60℃；70%rh以下

過壓保護

C-E端口間 AC 75V

P-E端口間 AC 600V

P-C端口間AC 600V

絕緣電阻

20MΩ以上(電路與外殼之間500V)

耐    壓

AC 3700V/rms(儀器面板與箱體之間)

電磁特性

IEC61326(EMC)

適合安規

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)；

IEC61010-031；IEC61557-1(接地電阻)；JJG 366-2004(接地電阻表)。

附件

1

主機

1臺

2

工具包

1個

3

輔助接地棒

2根

4

測試線

3條(紅15米；黃10米；綠5米)

5

簡易測試線

2條(紅1.6米；綠1.6米)

6

充電器、充電線

1套

7

USB通訊線

1根

8

數據軟件（電子版）

1份

9

說明書

1份

10

出廠報告

1份

合格證

1份
